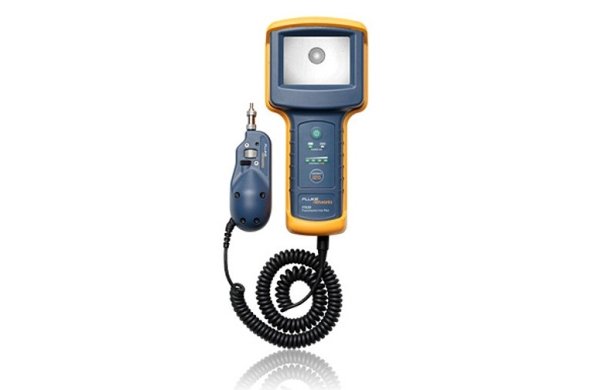

Видеомикроскоп Fluke Networks FiberInspector Pro FT600

Артикул: 1-4937

Дисплей FT630
• Тип дисплея: 9 см TFT, активная матрица, 320 на 240 пикселей
• Видео выход: NTSC
• Источник питания: Ионно-литиевая батарея или переменный ток
• Размеры: 10 x 5,3 x 22 см
• Вес: 0,4 кг
Детектор FT650 Fiber Probe
• Увеличение:
 • Низкое увеличение: 250-кратное
 • Высокое увеличение: 400-кратное
• Тип камеры: 8,38 мм CCD с регулировкой фокуса
• Источник света: Светодиодный
• Путь передачи света: Коаксиальный световод
• Размеры: 4,57 x 4,32 x 14 см
• Вес: 0,18 кг





Видеомикроскоп Fluke Networks FiberInspector Pro FT600


Профессиональный видеомикроскоп, оборудованный датчиком с двумя режимами увеличения и крупным переносным экраном, позволяет проводить проверку торцевой поверхности разъемов внутри портов и коммутационных шнуров.

• Датчик с двумя вариантами увеличения позволяет быстро переходить с 200-кратного на 400-кратное увеличение
• Большой 3,5-дюймовый дисплей отображает четкие изображения микроскопических обломков и повреждений торцевых поверхностей кабелей
• Поиск неисправностей выполняется в 10 раз быстрее, чем с помощью традиционных микроскопов
• Различные наконечники-адаптеры датчика позволяют проводить обследование через разъемы разных типов
• Надежный переносной кейс и защитный чехол предотвращают повреждение устройства
• Захват и загрузка изображений при использовании микроскопа вместе с OptiViewTM или OptiFiberTM


FiberInspector™ Pro используется для осмотра торцевых поверхностей установленного оптоволокна, чтобы убедиться, что они ровные и чистые. Избегайте самой главной причины отказа волоконно-оптической линии: загрязнение торцевых поверхностей. Грязь, пыль и другие загрязняющие вещества препятствуют высокоскоростной передаче данных через волоконно-оптические кабели. Современные сетевые приложения требуют использования волоконно-оптических линий с более высокой пропускной способностью для еще большего снижения затрат. Для гарантии успешного использования приложения очень важно, чтобы оптические соединители были чистыми и не содержали загрязнений. Видеомикроскоп FiberInspector Pro™ от компании Fluke Networks представляет собой оптимальное решение этой задачи. Этот портативный видеомикроскоп работает в 10 раз быстрее традиционных микроскопов. Просто вставьте датчик и обследуйте установленные волоконно-оптические разъемы при помощи специальных адаптеров, не используя обратную сторону коммутационных панелей. Кроме того, применение видеомикроскопа полностью гарантирует, что световые импульсы лазера не причинят вреда вашим глазам. Датчик с двумя вариантами увеличения делает возможным как широкое поле обзора на муфте, так и осмотр самого оптоволокна на очень близком расстоянии. На большой 3,5-дюймовый экран микроскопа выводится четкое изображение, получаемое от датчика. С помощью ряда стандартных и дополнительных датчиков можно осматривать торцевые поверхности соединителей многих различных типов, включая LC и MPO соединители.


Функции

Устранение повреждений

Если при осмотре торцевой поверхности соединителя обнаружено повреждение, необходимо определить, требуется ли что-либо предпринять и если да, то что. Некоторые повреждения могут быть очень незначительными, поэтому их следует оставить, в то время, как другие требуют выполнения повторной заделки кабелей


Сколы торцевых поверхностей?

Решение: Путем визуального осмотра, установите, находятся ли сколы допустимыми. До 5% внешних краев оболочки кабеля обычно имеют сколы, являющиеся результатом процесса полировки кабелей. Сколы сердечника оптоволокна не допускаются. Если размер сколов превышает допустимый предел, следует повторно выполнить заделку оптоволокна.


Царапины и пятна эпоксидной смолы на торцевых поверхностях?

Решение: Если торцевая поверхность имеет царапины, следы полировки или пятна эпоксидной смолы, то ее рекомендуется отполировать повторно с помощью наждачной бумаги, чтобы при визуальном осмотре было видно, что царапин и загрязнений больше нет.


Трещины или разрушение торцевых поверхностей?

Решение: Если торцевая поверхность имеет трещины или разрушена, рекомендуется выполнить заделку оптоволокна повторно. Трещины могут распространиться по всей торцевой поверхности оптоволокна и привести к его непригодности.




Устранение загрязнений

Если с помощью микроскопа было обнаружено загрязнение, очень важно удалить его надлежащим образом во избежание возникновения новых проблем. Очищать изделия необходимо, потому что в противном случае, оптоволоконные кабели будут не только неэффективно использоваться, но и представлять потенциальную угрозу работе сети. Эффективная очистка торцевых поверхностей оптоволоконного кабеля включает два основных компонента: специализированные растворы и платочки или тампоны. Растворитель для оптоволокна необходимо использовать для растворения определенных загрязнений. Кроме того, он действует как смазка, позволяющая избежать царапин, которые можно нанести торцевым поверхностям при очистке. Не рекомендуется использовать изопропиловый спирт, поскольку после его испарения образуется осадок. Компания Fluke Networks предлагает комплекты средств для очистки, содержащие все необходимые принадлежности для прецизионной очистки торцевых поверхностей соединителей и внутри портов. Всегда после очистки еще раз осмотрите торцевые поверхности перед их соединением, чтобы убедиться, что все загрязнения удалены. При необходимости, повторите этапы очистки, чтобы удалить все оставшиеся загрязнения, которые не были удалены при первой очистке.


Функции устройства

• 3,5-дюймовый экран: Большой экран предоставляет максимальный обзор состояния торцевой поверхности оптоволокна
• Защитный чехол: Надежный пластмассовый чехол защищает прибор от повреждения
• Датчик с двумя вариантами увеличения: Выберите нужный вариант увеличения из двух: 250-кратное или 400-кратное с круглой шкалой на датчике. Используйте линзы с 250-кратным увеличением для широкого поля обзора поверхности муфты.
• Линзы с 400-кратным увеличением рекомендуется использовать для просмотра торцевых поверхностей на очень близком расстоянии для определенных приложений и при ограниченном бюджете.
• Автоотключение: Установите автоматическое отключение питания дисплея через предварительно установленное время: 15 сек, 30 сек, 60 сек или не отключать.
• Контрастность: Отрегулируйте уровень контрастности, выбрав один из четырех параметров.
• Рекомендации по использованию датчика: Используйте широкий спектр стандартных и дополнительных адаптеров для просмотра торцевых поверхностей соединителей различных типов, включая MTP/MPO.


Предотвращение простоев

Микроскопы компании Fluke Networks позволяют избегать проблем, часто встречающихся в волоконно-оптических сетях. В исследовании, проведенном компанией Fluke Networks, причиной номер 1 отказов волоконно-оптических линий было названо загрязнение торцевых поверхностей соединителей. Согласно предварительной оценке, 85% отказов оптоволокна происходит из-за загрязнения торцевых поверхностей. Поэтому нужно осматривать и при необходимости очищать торцевые поверхности всякий раз при сопряжении кабелей. Важно также осматривать и очищать обе стороны соединителя, поскольку загрязнение может переходить от одной торцевой поверхности к другой при сопряжении кабелей. Кроме того, не следует ждать, пока появится проблема, требующая очистки. Грязь и загрязнения, накопившиеся между торцевыми поверхностями двух оптоволокон, могут приводить к постоянным повреждениям, например, трещинам, царапинам или точечной коррозии, которые требуют не только очистки, но и повторной заделки кабелей.




Принадлежности, входящие в комплект поставки

Микроскоп FiberInspector Pro Video включает в себя детектор FT650 Fiber Probe, дисплей FT630 Fiber Display, адаптер переменного тока/зарядное устройство для батарей, наконечники адаптера микроскопа (ST, SC, FC и универсальный 2,5-мм наконечник для коммутационного шнура) и прочный защитный кейс.

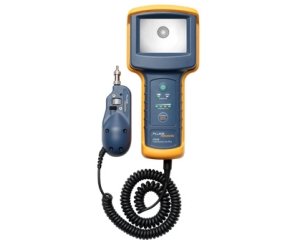

FN FiberInspector Pro FT600




Характеристики
FT600
Диапазон температур Рабочая: 0º C до 40º C
Хранение: От -10 ºC до 60 ºC
Диапазон влажности Рабочая: От 0 % до 45 % относительной влажности без конденсата. Хранение: От 0 % до 95 % относительной влажности без конденсата
Сертификация CE
Вес 0,4 кг
Дисплей FT630
Тип дисплея 9 см TFT, активная матрица, 320 на 240 пикселей
Видео выход NTSC
Источник питания Ионно-литиевая батарея или переменный ток
Время работы от батарей 2 часа непрерывного использования
Размеры 10 x 5,3 x 22 см
Вес 0,4 кг
Детектор FT650 Fiber Probe
Увеличение Низкое увеличение: 250-кратное
Высокое увеличение: 400-кратное
Тип камеры 8,38 мм CCD с регулировкой фокуса
Источник света Светодиодный
Путь передачи света Коаксиальный световод
Размеры 4,57 x 4,32 x 14 см
Вес 0,18 кг




Дополнительные принадлежности
1614309 Наконечник адаптера MT-RJ видеодатчика  NF360
1614311 Наконечник адаптера LC видеодатчика стоечного типа  NF362
1778227 Наконечник адаптера MU видеодатчика  NF364
2138218 Наконечник адаптера E2000 видеодатчика  NF366
2787780 Наконечник адаптера универсального видеодатчика  NF368
2806408 Наконечник адаптера MPO видеодатчика  NF370
3076611 Наконечник адаптера APC/SC видеодатчика стоечного типа  NF395
3454909 Комплект сменных наконечников  NF300R
