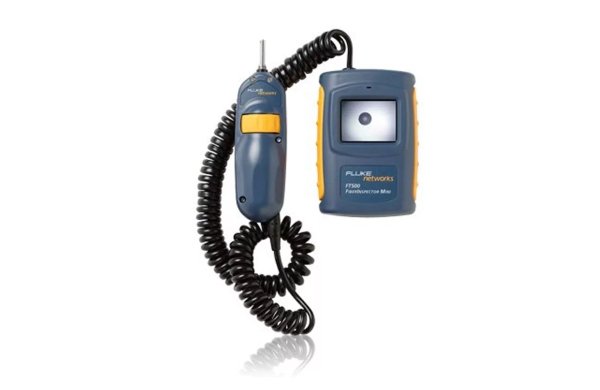

Видеомикроскоп Fluke Networks FiberInspector Mini FT500

Удобный видеомикроскоп позволяет выполнять осмотр торцевых поверхностей внутри портов и на коммутационных шнурах.

• Датчик с 200-кратным увеличением позволяет выполнять осмотр торцевых поверхностей как многомодового, так и одномодового оптоволокна внутри портов и на коммутационных кабелях
• Миниатюрный 1,8-дюймовый дисплей с исключительно высоким разрешением
• Работа устройства в экономичном режиме запуска продлевает срок службы батареи
• Различные наконечники-адаптеры датчика позволяют проводить обследование через разъемы разных типов

FiberInspector™ Mini используется для осмотра торцевых поверхностей установленного оптоволокна, чтобы убедиться, что они ровные и чистые. Избегайте причины №1 отказа волоконно-оптической линии: загрязнение торцевых поверхностей. Грязь, пыль и другие загрязняющие вещества препятствуют высокоскоростной передаче данных через волоконно-оптические кабели. Современные сетевые приложения требуют использования волоконно-оптических линий с более высокой пропускной способностью для еще большего снижения затрат. Для гарантии успешного использования приложения очень важно, чтобы оптические соединители были чистыми и не содержали загрязнений. Видеомикроскоп FiberInspector Mini компании Fluke Networks предлагает решение для осмотра загрязнений на торцевых поверхностях соединителей, которое умещается на вашей ладони. Этот портативный видеомикроскоп работает в 10 раз быстрее традиционных микроскопов. Просто вставьте датчик и обследуйте установленные волоконно-оптические разъемы при помощи специальных адаптеров, не используя обратную сторону коммутационных панелей. Кроме того, применение видеомикроскопа полностью гарантирует, что световые импульсы лазера не причинят вреда вашим глазам. Миниатюрные размеры FiberInspector Mini делают его сверхпортативным и чрезвычайно удобным в использовании. Устройство позволяет получать исключительно четкие изображения на 1,8-дюймовом экране. Продление срока службы батарей в экономичном режиме запуска, при котором устройство отображает изображения только при сжимании сторон дисплея. С помощью спектра стандартных и дополнительных датчиков можно осматривать торцевые поверхности соединителей многих различных типов, включая LC соединители.

Функции

Устранение повреждений

Если при осмотре торцевой поверхности соединителя обнаружено повреждение, необходимо определить, требуется ли что-либо предпринять и если да, то что. Некоторые повреждения могут быть очень незначительными, поэтому их следует оставить, в то время, как другие требуют выполнения повторной заделки кабелей.

Сколы торцевых поверхностей?

Решение: Путем визуального осмотра, установите, находятся ли сколы допустимыми. До 5% внешних краев оболочки кабеля обычно имеют сколы, являющиеся результатом процесса полировки кабелей. Сколы сердечника оптоволокна не допускаются. Если размер сколов превышает допустимый предел, следует повторно выполнить заделку оптоволокна.

Царапины и пятна эпоксидной смолы на торцевых поверхностях?

Решение: Если торцевая поверхность имеет царапины, следы полировки или пятна эпоксидной смолы, то ее рекомендуется отполировать повторно с помощью наждачной бумаги, чтобы при визуальном осмотре было видно, что царапин и загрязнений больше нет.

Трещины или разрушение торцевых поверхностей?

Решение: Если торцевая поверхность имеет трещины или разрушена, рекомендуется выполнить заделку оптоволокна повторно. Трещины могут распространиться по всей торцевой поверхности оптоволокна и привести к его непригодности.

Устранение загрязнений

Если с помощью микроскопа было обнаружено загрязнение, очень важно удалить его надлежащим образом во избежание возникновения новых проблем. Очищать изделия необходимо, потому что в противном случае, оптоволоконные кабели будут не только неэффективно использоваться, но и представлять потенциальную угрозу работе сети. Эффективная очистка торцевых поверхностей оптоволоконного кабеля включает два основных компонента: специализированные растворы и платочки или тампоны. Растворитель для оптоволокна необходимо использовать для растворения определенных загрязнений. Кроме того, он действует как смазка, позволяющая избежать царапин, которые можно нанести торцевым поверхностям при очистке. Не рекомендуется использовать изопропиловый спирт, поскольку после его испарения образуется осадок. Компания Fluke Networks предлагает комплекты средств для очистки, содержащие все необходимые принадлежности для прецизионной очистки торцевых поверхностей соединителей и внутри портов. Всегда после очистки еще раз осмотрите торцевые поверхности перед их соединением, чтобы убедиться, что все загрязнения удалены. При необходимости, повторите этапы очистки, чтобы удалить все оставшиеся загрязнения, которые не были удалены при первой очистке.

Предотвращение простоев

Микроскопы компании Fluke Networks позволяют избегать проблем, часто встречающихся в волоконно-оптических сетях. В исследовании, проведенном компанией Fluke Networks, причиной номер 1 отказов волоконно-оптических линий было названо загрязнение торцевых поверхностей соединителей. Согласно предварительной оценке, 85% отказов оптоволокна происходит из-за загрязнения торцевых поверхностей. Поэтому нужно осматривать и при необходимости очищать торцевые поверхности всякий раз при сопряжении кабелей. Важно также осматривать и очищать обе стороны соединителя, поскольку загрязнение может переходить от одной торцевой поверхности к другой при сопряжении кабелей. Кроме того, не следует ждать, пока появится проблема, требующая очистки. Грязь и загрязнения, накопившиеся между торцевыми поверхностями двух оптоволокон, могут приводить к постоянным повреждениям, например, трещинам, царапинам или точечной коррозии, которые требуют не только очистки, но и повторной заделки кабелей.

Принадлежности, входящие в комплект поставки

Видеомикроскоп FiberInspector Mini включает детектор оптоволокна и дисплей, адаптер переменного тока/зарядное устройство для батарей, наконечники адаптера детектора (ST, SC, универсальный 2,5 мм наконечник для коммутационного шнура) и мягкий кейс для транспортировки).

Характеристики
Общие технические характеристики
Диапазон температур	Рабочая: Хранение при температуре от 0 °C до 40 °C: от -10 °C до +60 °C
Диапазон влажности	Рабочая: Хранение при относительной влажности от 0 % до 45 % без образования конденсата: От 0 % до 95 % относительной влажности без конденсата
Сертификация	CE
Масса	8,1 унц. (230 г) (детектор и дисплей)
Характеристики детектора
Увеличение	200-кратное увеличение
Тип камеры	0,33 дюймов (8,38 мм) CMOS-датчик
Источник света	Светодиод, более 100 000 ч. работы
Путь передачи света	Коаксиальный световод
Размеры	140 x 46 x 44 мм (длина зависит от крышки адаптера)
Характеристики дисплея
Тип дисплея	46 см ЖК-дисплей с TFT
Формат видео	NTSC
Источник питания	Перезаряжаемые никель-металлогидридные батареи или переменный ток
Адаптер переменного тока/зарядное устройство	Заряжает 6 никель-металлогидридных батарей. Вход: 100–240 В переменного тока, 0,5 A, от 47 Гц до 63 Гц Выход: 9 В постоянного тока, 0,4 A
Время работы от батарей	3 часа непрерывного использования
Размеры	100 мм x 72 мм x 43 мм, с адаптером TPAK

Дополнительные принадлежности
3076609	Адаптер перегородки APC (SC)	NF390
2822079	Дополнительный комплект наконечников	NFM110
3450149	Полный дополнительный комплект наконечников	NFM115
2822087	Аккумуляторная батарея	NFM120
