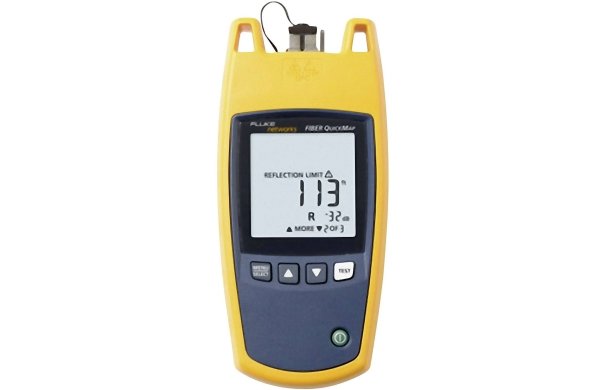

| Анализатор волоконных соединений Fluke Networks FIBR-1-KITPRO Анализ волоконных соединений и обнаружение неисправностей на расстоянии до 15 миль за менее чем 5 секунд • Измерение до 75 459 футов (23 000 м) оптоволокна за считанные секунды • Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в одномодовом волокне • Сохранение и хранение до 99 результатов тестирования для рассмотрения в будущем • Подтверждение возможности подключения к каналу путем анализа волоконного соединения • Определение местоположения появления ошибочных битов, вызванного загрязненными окончаниями волокон или низкокачественными соединительными проводами • Создание отчетов о нескольких событиях (до девяти) одного волоконного соединения Fiber OneShot™ PRO – это средство оперативного реагирования, устройство поиска неисправностей в одномодовых линиях и обнаружения перегибов, некачественных сращиваний, обрывов и загрязненных соединителей в одномодовом оптоволокне на расстоянии до 15 миль (более 23 000 метров) менее чем за пять секунд. Большинство решений для поиска неисправностей в современных волоконно-оптических сетях неэффективны и отнимают слишком много времени. Простые инструменты, такие как лазеры (VFL), просты в использовании, но чрезвычайно утомительны и однообразны; большинство VFL просвечивают волокно на расстояние от 2 до 3 миль (3218 или 4828 метров). С другой стороны устройством для обнаружения неисправностей может служить многофункциональный оптический рефлектометр (OTDR), однако его развитая функциональность и возможности трассировки больше подходят для сертификации и документации качества монтажа кабеля. Полевым же специалистам требуется средство оперативной диагностики, которое могло бы точно локализовать проблемы в кабеле. Простота использования Fiber OneShot PRO, его скорость и дальность измерения делают его прекрасным устройством для оперативного поиска неисправностей оптоволокна. Fiber OneShot PRO поставляется как самостоятельный продукт или в составе полнофункционального комплекта средств тестирования оптических волокон. При помощи удобных комплектов Fluke Networks можно легко расширить возможности измерений или поиска потерь в соединениях, используя измерители оптической мощности и VFL: • Измеритель оптической мощности Simpli-Fiber® Pro измеряет оптическую мощность как в одномодовых, так и в многомодовых волокнах. Измеритель SimpliFiber Pro обладает возможностью сохранять контрольный уровень мощности, обеспечивая прямое отображение потерь оптического сигнала. • Визуальный локатор повреждений VisiFault® (VFL) обнаруживает волокна, проверяет их целостность и полярность, а также помогает находить обрывы, соединители и сращивания одномодовых и многомодовых волокон. Для упрощения подключения имеется поддержка 2,5 мм и 1,25 мм разъемов. |
|||
 |
|||
|
|
|
||
| Fiber OneShot PRO – поиск неисправностей магистральных волоконно-оптических сетей одним нажатием кнопки |
| Где и когда использовать Fiber OneShot Fiber OneShot PRO немедленно обеспечивает углубленное представление о магистральных одномодовых волоконно-оптических линиях: • Поиск неисправностей – у пользователей волоконно-оптической линии перестали работать видеосервисы? Необходимо проверить оптоволокно силами неопытных специалистов, или сотрудников, которые обычно не занимаются волоконно-оптическими линиями? Нет света в волокне? Снижена производительность сети на длинном перегоне оптического кабеля? Fiber OneShot PRO поможет вам обнаружить источник проблем или исключить кабель из числа предполагаемых причин. Не нужно терять время, вслепую манипулируя лазером или лампами-вспышками и перемещаясь между центральными офисами, концентраторами и помещениями клиентов. • Появление обрывов или потенциально проблемных точек кабельной сети – перегибов, некачественных сращиваний,обрывов и загрязненных разъемов может снизить производительность волоконно-оптической сети или стать причиной ее неисправности. Fiber OneShot PRO определяет неполадки, вызванные высокими потерями, сравнивая их с установленными пользователем или по умолчанию значениями, что позволит вам предоставлять своим клиентам неизменно высокое качество обслуживания. • Обнаружение потенциальных источников потока ошибочных битов – отражений, вызываемых загрязнением торца волокна или плохим соединением, приводящим к появлению ошибок. Fiber OneShot PRO быстро и просто определяет и эти неисправности. • Анализ канала – быстрое подтверждение наличия соединения посредством проверки всех подключений и разъемов в канале. • Большая дальность – Fiber OneShot PRO превосходно подходит поставщикам сетевых услуг, операторам мультисервисных услуг в городских и сельских сетях, региональных магистралях и университетских сетях на расстоянии до 75 459 футов (23 000 метров). • Совместимость со всеми длинам волн PON – Fiber OneShot PRO может искать неисправности, используя любую длину волны стандарта PON: 1310 нм, 1490 нм, 1550 нм и 1625 нм. |
|
|
| Характеристики | |
| Рабочая температура при работе от батарей | От 0 до 50 °С |
| Температура хранения | От -2 0 до 60 °С |
| Рабочая относительная влажность (без образования конденсата) |
95 % (от 10 до 35 ºC) / 75 % (от 35 до 40 ºC) неконтролируемая < 10 ºC |
| Вибрация | Случайная, от 5 до 500 Гц, MIL-PRF-28800F CLASS 2 |
| Ударопрочность | Тест с падением с высоты 1 метр |
| Высота | 9842 фута/3000 метров |
| EMC | EN 61326-1:2004 |
| Тип батареи | 2 щелочные батарейки AA (без зарядного устройства) |
| Время работы от аккумулятора | Более 1500 измерений (номин.) |
| Безопасность | Класс 1 CDRH Соответствует EN 60825-2 |
| Тип ЖК-дисплея | Черно-белый с подсветкой (сегменты) |
| Диапазон показателей преломления | От 1,45 до 1,5 (заводская настройка равна 1,468) |
| Автоматическое выключение | Автоматическое выключение устройства по истечении 5 минут бездействия. Подсветка выключается раньше. |
| Периодичность заводской калибровки | Отсутствует |
| Длины волн на выходе | 1550 нм ± 20 нм при 25 ?C |
| Класс лазера | Класс 1 CDRH, соответствует EN 60825-2 |
| Максимальное расстояние | 75 459 футов или 23 000 метров |
| Максимальное количество отображаемых неисправностей |
9 |
| Точность определения расстояния | ± (1 м + 0,1 % длины) для неисправностей, связанных с отражением ± (3 м + 0,1 % длины) для неисправностей, не связанных с отражением |
| Скорость тестирования | Стандартное время измерения – 5 секунд |
| Разъем | Съемный/очищаемый SC-адаптер, полировка класса UPC |
| Типы тестируемого оптоволокна | Одномодовое 9/125 мкм |
| Обнаружение точек отражения | Предельное значение по умолчанию -45 дБ (диапазон пользовательских настроек от -24 дБ до -62 дБ с шагом 1 дБ) |
| Максимальный измеряемый коэффициент отражения |
-24 дБ |
| Обнаружение неисправностей, связанных с потерями |
Предельное значение по умолчанию 1,5 дБ (диапазон пользовательских настроек от 0,5 до 6,1 дБ с шагом 0,1 дБ) |
| Качество межпанельных соединителей | Если оптоволокно не подключено или разъем загрязнен, устройство показывает 0 м или 0 футов. |
| Обнаружение работающего оптоволокна | Обнаружение оптического сигнала в диапазоне длин волны от 1250 нм до 1625 нм и отображение сигнала ACTIVE LINE (АКТИВНАЯ ЛИНИЯ), если такой сигнал обнаружен. Поиск сигнала каждые 3 секунды после первого обнаружения. Максимальная входная мощность +7 дБ. |
| Размеры | 17,5 х 7,8 х 3,8 см |
| Дополнительные принадлежности | ||
| 4091726 | Запасной равнозначный съемный адаптер LC | LC-адаптер |
| 4089912 | Запасной равнозначный съемный адаптер SC | SC-адаптер |
| 4004362 | 2-метровый коммутационный шнур UPC-UPC | FIBR-UPC-CORD-2M |
| 3505529 | 1-метровый шнур возбуждения UPC-APC | FIBR-AC-UAPC |
| 3505534 | Метровый коммутационный шнур SC/UPC-SC/APC (тип конектора/тип полировки) | FIBR-AC-UUPC |
| 3505541 | Мягкая сумка для транспортировки Fiber OneShot | FIBR-AC-CH |
