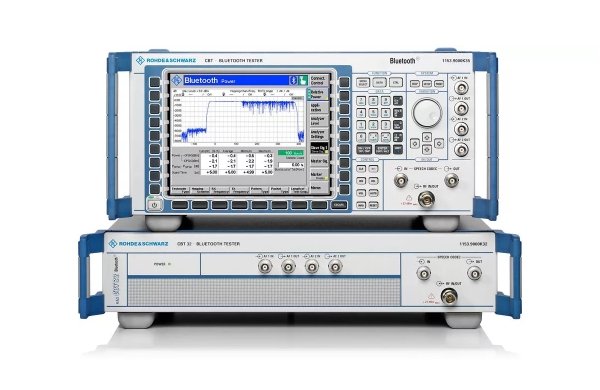

Тестеры сигналов стандарта Bluetooth® R&S®CBT обеспечивают выполнение ВЧ-тестов стандарта Bluetooth® на всех каналах в режиме с перестройкой и без перестройки частоты. Приборы оснащены большим набором функций для статистического контроля и измерений. Например, можно задать допуски для каждой измеряемой величины или прервать последовательность измерений после заданного числа измерений или при превышении допустимого значения. Помимо стандартных кривых для мощности, модуляции или спектра можно отображать кривые минимумов или максимумов, усредненных по заданному числу пакетов.
Особенности:
- Чрезвычайная гибкость при выявлении неисправностей в процессе выполнения научно-исследовательских и опытно-конструкторских работ (НИОКР)
- Чрезвычайно малое время измерения для повышения производительности на производстве
- Встроенные функции для измерения спектра
- Поддержка многочисленных звуковых опций
- Программное обеспечение R&S®CBTGo с поддержкой 18 контрольных ВЧ-тестов для стандарта Bluetooth®, соответствующих техническим требованиям V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth®
- Экономичная версия прибора, монтируемая в стойку, R&S®CBT32 для использования на производстве
Измерения в режиме передачи:
- Измерение мощности - Номинальная мощность, пиковая мощность, мощность утечки - Функция управления мощностью - EDR: относительная мощность
- Измерение временных параметров - Ошибка синхронизации пакетов - EDR: защитный интервал
- Измерение спектра - В полосе по уровню 20 дБ, мощность в соседнем канале (ACP), частотный диапазон - EDR: внутриполосное паразитное излучение (стробируемое ACP)
- Измерение параметров модуляции - Средняя, максимальная и минимальная девиация частоты - EDR: RMS DEVM, пиковое DEVM, 99% DEVM - EDR: кодирование дифференциальной фазы - EDR: сигнальное созвездие I/Q - EDR: сдвиг фаз
- Измерение частоты - Точность воспроизведения частоты (ICFT), уход частоты, максимальная скорость ухода - EDR: стабильность несущей частоты ωi и ω0
- Коэффициент ошибок по битам (BER) для базового режима и режима EDR
- Режим "грязной" передачи в соответствии с техническими требованиями ВЧ-тестов для базового режима и режима EDR
- Функция поиска коэффициента BER: уровень чувствительности для предварительно заданного уровня BER
- Коэффициент ошибок по пакетам (PER)
- Коэффициент NAK
