Ключевые факты
- Хорошо зарекомендовавший себя на практике метод пеленгации, который используют 23 органа регулирования связи по всему миру
- Надежные результаты пеленгации даже при неблагоприятных условиях среды (например, в городских районах при 50 % отражений)
- Высокоточный метод пеленгации при превосходном соотношении цены и производительности (запатентованный метод)
- Определение пеленга сигнала в диапазоне частот до 6 ГГц
- Обнаружение даже очень коротких передач на неизвестных частотах благодаря высокоскоростному панорамному сканированию (дополнительно)
- Методы измерения, соответствующие рекомендациям ITU (дополнительно)
Особенности
Широкий спектр применения
- Чрезвычайно быстрый мониторинг спектра со скоростью сканирования до 100 ГГц/с в диапазоне от 20 МГц до 3.6 ГГц (дополнительно - от 9 кГц до 26,5 ГГц)
- Широкополосная пеленгация в полосе частот до 20 МГц в реальном времени и возможность выбора разрешения канала
- Отображение и демодуляция сигналов в чрезвычайно широкой полосе частот до 20 МГц
- Высокоточная пеленгация в соответствии с рекомендациями ITU в диапазоне от 20 МГц до 3 ГГц (дополнительно - от 300 кГц до 6 ГГц), включая вывод данных на дисплей в виде карты (дополнительно)
- Анализ сигналов, включая классификацию, демодуляцию и декодирование важных систем связи (дополнительно)
Методы эксплуатации и измерения в соответствии с рекомендациями ITU

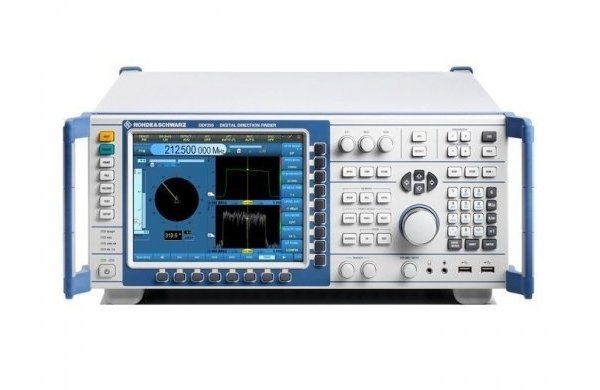

- Система R&S®DDF255 соответствует, рекомендации ITU для мониторинговых пеленгаторов и ресиверов, а во многих случаях превосходит их.
- Система R&S®DDF255 может быть дополнительно снабжена универсальными методами измерения, соответствующими ITU
- Они включают, например, измерение частоты и разноса частот, напряженности поля, модуляции, загруженности частотного диапазона и ширины полосы частот<,/li>
Широкополосная пеленгация в диапазоне частот до 20 МГц в реальном времени
- Все каналы воздушных и морских частот могут одновременно отслеживаться и отображаться
- Все каналы FM диапазона могут одновременно отслеживаться и отображаться
- Частотно-зависимые флуктуации снижены благодаря высокому разрешению канала и усреднению результата с помощью гистограммы
- Уверенно определяются пеленги передатчиков с перестройкой частоты (передатчики с линейной ЧМ и со скачкообразной перестройкой частоты) на скорости до 100 частот/с
Быстрая и надежная радиолокация благодаря высокой точности пеленгации
- В диапазоне ОВЧ/УВЧ/СВЧ система R&S®DDF255 применяет высокоточный метод корреляционного интерферометра
- По сравнению с большинством других продуктов на рынке, система R&S®DDF255 обеспечивает более высокую устойчивость к отражениям благодаря использованию пеленгаторных антенн с большим количеством антенных элементов (ОВЧ/УВЧ/СВЧ)
Пеленгация на частоте до 6 ГГц
- Система R&S®DDF255 может дополнительно обеспечивать высокоточную пеленгацию на частоте до 6 ГГц
- Таким образом, R&S®DDF255 также эффективно обнаруживает помехи на частотах WLAN и WiMAX™.
Технические характеристики
Диапазон частот, режим приема |
основная единица |
20 МГц – 3,6 ГГц |
|
с опцией R&S®DDF255-SHF |
20 МГц - 26,5 ГГц |
|
с опцией R&S®DDF255-HF |
9 кГц – 3,6 ГГц |
Диапазон частот, режим пеленгации |
основная единица |
20 МГц - 3 ГГц |
|
с опцией R&S®DDF255-SHF |
20 МГц - 6 ГГц |
|
с опцией R&S®DDF255-HF |
300 кГц - 3 ГГц |
Режим пеленгации |
|
|
Метод пеленгации |
ОВЧ/УВЧ/СВЧ диапазон |
корреляционный интерферометр |
|
ВЧ диапазон |
Ватсон-Ватт |
Точность пеленгации |
диапазон частот от 1 МГц до 30 МГц |
2ср. кв. |
|
диапазон частот от 30 МГц до 80 МГц |
2° ср. кв., станд1° ср. кв. |
|
диапазон частот от 80 МГц до 1,3 ГГц |
1° ср. кв. |
|
диапазон частот от 1,3 ГГц до 3 ГГц |
≤2° ср. кв., станд. 1° ср. кв. |
Полоса в реальном времени для широкополосной пеленгации |
|
до 20 МГц |
Чувствительность пеленгации |
зависит от частоты |
см. диаграмму |
Режим приема |
|
|
Полоса в реальном времени для анализа/демодуляции |
до 20 МГц |
|
Скорость сканирования |
с опцией R&S®DDF255-PS |
{до 100 ГГц/с |
Информация для заказа
Основная единица |
|||
Пеленгатор |
R&S®DDF255 |
||
Дополнительные технические средства |
|||
Преобразователь постоянного тока в постоянный |
R&S®DDF255-DC |
||
СВЧ опция |
R&S®DDF255-SHF |
||
ВЧ опция |
R&S®DDF255-HF |
||
Дополнительное программное обеспечение |
|||
Измерительное ПО ITU |
R&S®DDF255-IM |
||
Панорамное сканирование |
R&S®DDF255-PS |
||
Декодер избирательных вызовов/сообщений |
R&S®DDF255-SL |
||
Исправление ошибок пеленгации |
R&S®DDF255-COR |
||
Компоненты системы |
|||
ВЧ антенна |
R&S®ADD119 |
||
Пеленгаторная ОВЧ/УВЧ антенна |
R&S®ADD196 |
||
Пеленгаторная антенна с двойной поляризацией |
R&S®ADD197 |
||
Широкополосная пеленгаторная ОВЧ/УВЧ антенна |
R&S®ADD295 |
||
Пеленгаторная УВЧ антенна |
R&S®ADD071 |
||
Пеленгаторная УВЧ/СВЧ антенна |
R&S®ADD075 |
||
Комплект проводов пеленгаторной антенны |
R&S®DDF®1C-1 |
||
Комплект проводов пеленгаторной антенны |
R&S®DDF®1C-5 |
||
Комплект проводов пеленгаторной антенны |
R&S®DDF®1C-7 |
||
Грозозащита |
R&S®ADD-LP |
||
Адаптер для мачты |
R&S®ADD150A |
||
Адаптер антенны |
R&S®ADD071Z |
||
Тренога с адаптером |
R&S®ADD1XTP |
||
Электронный компас |
R&S®GH150 |
||
GPS навигатор/GPS ресивер |
R&S®GINA |
