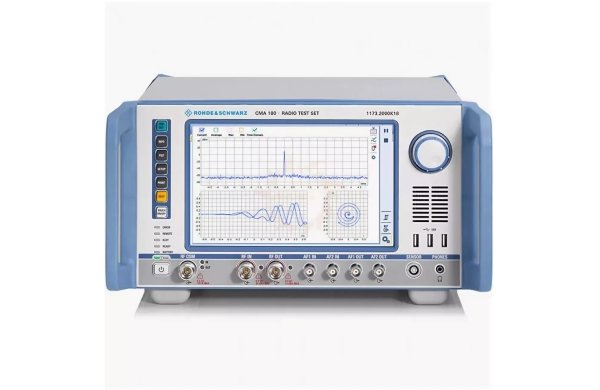

Назначение тестера средств радиосвязи CMA180:
Тестер средств радиосвязи CMA180 - это радиокоммуникационный тестер для радиосистем, работающих в диапазоне от 100 кГц до 3 ГГц. Используемая технология полностью основывается на цифровой обработке сигналов и усовершенствованных вычислениях. Интуитивно понятное управление и эффективные измерения превращают прибор CMA180 в незаменимый инструмент для измерения параметров радиосистем.
Тестер средств радиосвязи CMA180 предназначен для измерений амплитудо-частотных характеристик сигналов, параметров их модуляции, а также воспроизведения немодулированных и модулированных сигналов.
Особенности тестера средств радиосвязи CMA180:
- Диапазон частот: от 100 кГц до 3 ГГц;
- Аналоговая модуляция и демодуляция (немодулированный сигнал, АМ, ЧМ);
- Пиковая входная мощность до 150 Вт, непрерывная входная мощность до 100 Вт;
- Уровень сигнала для измерений приемника может быть снижен до –140 дБмВт;
- Встроенные аудиогенераторы Тесты качества звука (SINAD, THD, SNR);
- Встроенный развертывающий анализатор спектра, следящий генератор и область;
- Использование датчиков мощности R&S®NRP-Zxx и R&S®NRT-Z, настройка не требуется;
- Регистратор I/Q и генератор ARB;
- Анализ цифровых сигналов.
Описание тестера средств радиосвязи CMA180:
Универсальность
- Разнообразные перспективные варианты конфигурации;
- Мобильность.
Широкие возможности измерений
- Базовые свойства:
- Аналоговая модуляция и демодуляция;
- Аудиогенераторы;
- Многотональный;
- Тесты качества звука;
- Анализ спектра на основе БПФ;
- Мощность по соседнему каналу (ACP) и занятая полоса частот; - Расширенные возможности:
- Осциллограф;
- Встроенный развертывающий анализатор спектра с возможностью анализа во временной области (нулевая полоса обзора);
- Следящий генератор;
- Встроенный источник помех;
- GPS; - Цифровые измерения:
- Анализ цифровых сигналов; - Специализированные задачи:
- Авиационный генератор для ILS/VOR и маркерных радиомаяков;
- Осциллограммы (ARB);
- Реальные условия в лаборатории.
Удобное управление
- Отличный сенсорный экран с поворотной ручкой;
- Предустановленные тестовые сценарии, минимизирующие усилия по настройке, либо экспертный режим с максимальной свободой действий;
- Различные возможности для отображения параметров и результатов измерения;
- Специальный режим сводки текущего состояния;
- Дистанционное управление для удобной интеграции в автоматизированные тестовые среды через ЛВС или GPIB.
Автоматизация при использовании R&S®CMArun
- Готовое решение для настройки тестовых последовательностей приложений;
- Обширная библиотека функций;
- Управление через SNMP, последовательные интерфейсы и SCPI;
- Полностью автоматизированное решение для тестирования программно конфигурируемых радиостанций R&S®Series4200.
Точность и гибкость
- Передовые ВЧ-характеристики для проведения испытаний передатчиков и приемников;
- Множество различных вариантов подключения;
- Включение и управление внешним оборудованием.
Широкий выбор принадлежностей
- Мягкая сумка и футляр для транспортировки;
- Использование датчиков мощности R&S®NRP-Zxx и R&S®NRT-Z;
- Экранированная камера, антенный соединитель и аудиопринадлежности;
- Радиотестеры.
Технические характеристики тестера средств радиосвязи CMA180:
| Параметр | Значение |
| Генератор | |
| Диапазон высоких частот | От 0,1 до 3000 МГц |
| Разрешение по частоте | 1 Гц |
| Уровень выходной мощности | от -133 до +16 дБмВт |
| Типы модуляции | CW (немод.), AM, ЧМ, ФМ, SSB, USB, SSB, LSB, ARB |
| Функциональный генератор (ARB) | Полоса частот модуляции до 20 МГц, 1 ГБ памяти |
| Анализатор спектра | |
| Диапазон частот | От 0,1 до 3000 МГц |
| Разрешение по частоте | 1 Гц |
| Полоса разрешения | От 10 кГц до 20 МГц |
| Фазовый шум (на частоте 900 МГц) отстройка от несущей 10 кГц | Не более -1111 дБн (1 Гц) |
| Максимально допустимая входная мощность (Вход RF COM) | Не более 100 Вт (непрерывная) |
| Не более 150 Вт (не более 1 мин) | |
| Уровень входной мощности (вход RF IN) | До +20 дБмВт |
| Уровень входной мощности (вход RF CON) | До +53 дБмВт |
| Динамический диапазон | Не менее 100 дБ |
| Измеритель мощности | |
| Диапазон частот | От 0,1 до 3000 МГц |
| Разрешение по частоте | 1 Гц |
| Максимально допустимая входная мощность (вход RF IN) | Не более 51,8 дБмВт (150 Вт) |
| Максимально допустимая входная мощность (вход RF CON) | Не более 20 дБмВт |
| Диапазон частот | От 0,1 до 2999 МГц |
| Разрешение по частоте | 1 Гц |
| Погрешность измерения частоты | ±1 × 10-6/год; ±1 × 10-7/год (с опцией R&S®CMA-B690A); ±3 × 10-8/год (с опцией R&S®CMA-B690M) |
| НЧ генератор (выходы AF1 OUT, AF2 OUT) | |
| Диапазон частот | От 20 Гц до 21 кГц |
| Разрешение по частоте | 1 Гц |
| Диапазон уровней | От 10 мкВ до 5 В |
| Выходное сопротивление | Менее 4 Ом |
| Максимальный выходной ток | 20 мА |
| НЧ анализатор (входы AF1 IN, AF2 IN) | |
| Диапазон частот | От 50 Гц до 20 кГц |
| Диапазон уровней | От 50 мкВ до 30 В |
| Входное сопротивление | 100 кОм |
| Входная емкость | 15 пФ |
| Общие характеристики | |
| Дисплей | Диагональ 9,0’’ TFT сенсорный цветной экран, разрешение 800х480 |
| Возможности подключения | ВЧ, ЗЧ, ЛВС, USB, DVI, датчики мощности Rohde & Schwarz, вход/выход опорной частоты, вход/выход сигнала запуска, вход/выход сигнала TTL, GPIB (R&S®CMA-BB12A) |
| Габариты | ¾ 19", 4 HU; 360,5 × 195,4 × 351 мм (14,2 × 7,7 × 13,8 дюйма) |
| Вес полностью оснащенного | 13 кг (28,7 фунта) |
| Вес базового блока без опций | 10,9 кг (24 фунта) |
Комплект поставки
| № | Наименование | Количество |
| 1 | Тестер средств радиосвязи CMA180 | 1 |
| 2 | Комплект ЗИП | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Методика поверки | 1 |
