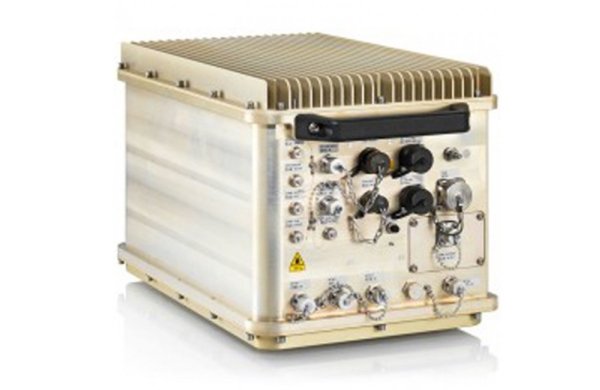

Станция радиомониторинга Rohde&Schwarz UMS200

Артикул: 1-345679

  • Полноценная двухканальная система для одновременного пеленгования и технического анализа;
  • Система изначально разработана для наружного и мобильного использования;
  • Минимальные требования к размещению и инфраструктуре;
  • Высокая чувствительность и производительность;



Необслуживаемая станция радиомониторинга и пеленгования в диапазоне от 9 кГц до 7,5 ГГц Rohde&Schwarz UMS200

Все компоненты системы смонтированы в закрытом корпусе. Для доступа к предохранителям и отсеку для установки SIM карты на передней стенке корпуса предусмотрена запирающаяся дверца. Гнезда для подключения внешних компонентов расположены снизу; в том числе здесь находятся гнезда для подключения четырех приемных антенн, одной коммуникационной антенны, сети Ethernet, источников питания постоянного и переменного тока, управляющих интерфейсов, защитного заземления и выходное гнездо постоянного напряжения. Выход постоянного напряжения позволяет подавать питание на активные антенны через дополнительный разделительный фильтр.

Параметр

Значение

Радиоприемное устройство

Частотный диапазон

9 кГц … 3,5 ГГц, опционально до 7,5 ГГц

Скорость сканирования

1,8 ГГц/сек

Полоса одновременного обзора

10 кГц … 10 МГц

Преселектор

встроенный

Демодулятор

AM, FM, USB, LSB, ISB, PULSE, CW, I/Q

Радиопеленгатор

Частотный диапазон

20 МГц … 3 ГГц
(в зависимости от конфигурации антенной системы)

Способ радиопеленгования

Корреляционный интерферометр и/или
метод Ватсона-Ватта

Внешние интерфейсы

Антенные входы

4 антенных входа N-типа (50 Ом)

AC IN

Разъем питания переменного тока

DC IN

Разъем питания постоянного тока

LAN

Интерфейс ЛВС 10/100 Mbit Ethernet

COM ANTENNA

Разъем для подключения коммуникационной антенны

GPS SENSOR

Разъем для подключения внешнего приемника GPS

COMP SUPPLY, COMP COM

Разъем для подключения внешнего компаса

GPS ANTENNA

Разъем для подключения антенны GPS

REF OUT

Выход опорной частоты 10 МГц для синхронизации внешних устройств

DC OUT

Выход постоянного тока для питания активных антенн

EXT FAN

Подключение внешнего вентилятора

Механические характеристики

Электропитание

100 V … 240 V AC, 50 … 60 Гц, макс. 350 VA
10 V … 30 V DC, макс. 15 A

Температура эксплуатации

-30 °C …+45 °C (в базовой конфигурации)
-30 °C …+35 °C (в макс. конфигурации)

Температура хранения

-40 °C …+70 °C

Относительная влажность

95 % циклическая, +25 °C/+40 °C

Класс защиты

IP 65

Допустимая синусоидальная вибрация

5 Гц … 150 Гц

Допустимая случайная вибрация

10 Гц … 500 Гц

Допустимая ударная нагрузка

40 g

Размеры (Ш x В x Г)

300 mm x 570 mm x 292 mm
300 mm x 480 mm x 292 mm (без нижней ручки)

Масса

28 кг в максимальной конфигурации
