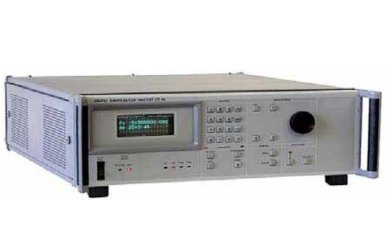

Синтезаторы частоты Г7-14/1

Источник высокостабильных спектрально-чистых электрических сигналов в диапазоне 0,02÷17,85 ГГц.

Синтезатор частот применяется:

• при разработке, производстве и эксплуатации средств связи, где требуются источники сигналов с малым уровнем фазовых шумов и высокой стабильностью частоты;
• в качестве источника сигналов в АИС благодаря возможности управления параметрами через интерфейс IЕС 625 и малого времени установки частоты и мощности;
• для поверки частотомеров, измерителей мощности, анализаторов спектра, измерителей параметров цепей и другой измерительной аппаратуры;– при лабораторных исследованиях радиоэлектронных устройств;
• в устройствах связи в качестве гетеродинов.

Диапазон частот 0,02 – 17,85 ГГц

Дискретность перестройки частоты: 10 - 30 кГц; 1 - 3 Гц (при работе с внешним синтезатором частот 20 - 30 МГц)

Погрешность по частоте в течение года не более: ±3.10^–7

Среднее относительное изменение частоты за сутки не более:

• после 72 ч непрерывной работы ±5.10^–9
• после 1 мес. непрерывной работы ±5.10^–10

Выдача опорного сигнала 5 МГц на нагрузке 50 Ом  0,6 – 1,4 В

Время переходных процессов при установке частоты не более 20 – 50  мс

Уровень гармоник и субгармоник не более -40 дБ

Уровень комбинационных составляющих не более:

• в диапазоне 0,02-1,5 ГГц        -40 дБ
• в диапазоне 1,5-2 ГГц                              -30 дБ
• в диапазоне 2-17,85 ГГц         -60 дБ

Однополосный фазовый шум, дБ/Гц не более:
