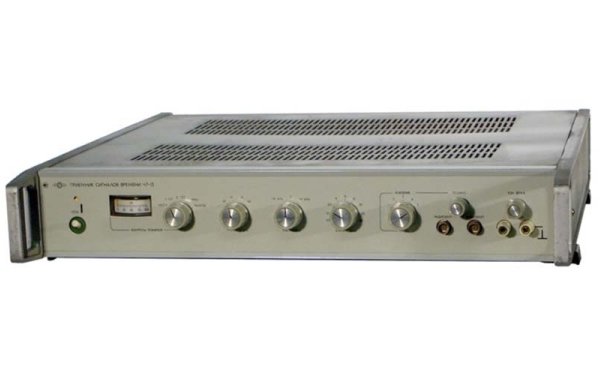

Синтезатор частот Ч7-13
Ч7-13 обеспечивает прием сигналов точного времени и эталонных частот, передаваемых радиостанциями Государственной службы времени и частоты СССР в KB и ДВ диапазонах.
Применяется Ч7-13 в системах воспроизведения и хранения шкал времени, электронных часовых системах, системах измерения в реальном масштабе, а также для сличения частот кварцевых генераторов с частотой Государственного эталона времени и частоты.
Прибор Ч7-13 работает с Г-образной, штыревой и другими антеннами открытого типа. Предусмотрен контроль принимаемого сигнала с помощью головных телефонов.
Основные данные Ч7-13
• Частота принимаемых сигналов:
в ДВ диапазоне: 66,6 и 100 кГц;
в KB диапазоне: 2496, 2500, 2504, 4996, 5000, 5004, 9996, 10 000, 10 004, 14 996, 15 000, 15 004, 19 996, 20 000, 20 004, 24 996, 25 000, 25 004, 29 996, 30 000, 30 004 кГц
Чувствительность 2 мкВ (ДВ) и 1 мкВ (KB)
• Полоса пропускания приемного тракта (на уровне 6 дБ) 0,5+0,05; 1,1±0,1; 3,1±0,3; 6±0,3; 18±1 кГц
• Выходные сигналы:
на разъемах РАДИОИМПУЛЬС и ВИДЕОИМПУЛЬС не менее 0,4 В;
на гнездах ТЕЛЕФОН не менее 0,3 В
• Ослабление сигналов помехи по соседнему и зеркальному каналам не менее 60 дБ
• Входное сопротивление канала опорного сигнала 200 Ом
