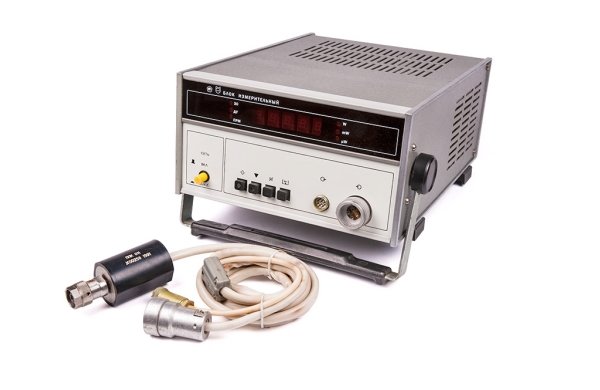

Измеритель мощности М3-91
М3-91 предназначены дли измерения мощности синусоидальных и среднего значения мощности импульсно-модулиррванных СВЧ-сигналов в коаксиальных и волноводных трактах при регулировании и поверке РЭА. Могут быть использованы для измерения ослабления и потерь в трактах, плотности потока мощности, нестабильности выходного уровня мощности генератора и др
Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством.
В ваттметрах обеспечиваются автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, введение поправочных коэффициентов, диагностирование до уровня функциональных узлов, индикация результатов измерений в виде четырехзначного десятичного числа и аналоговый выход.
| Технические характеристики | |||
| Параметры | МЗ-90 | МЗ-91 | МЗ-92 |
| Диапазон частот, ГГц | 0,02-17,85 | 17,44-25,86 | 25,86-37,5 |
| Диапазон измерения мощности, Вт | 10-7 - 10-2 | 3 · 10-7 - 10-2 | 3 · 10-7 - 10-2 |
| Допустимая импульсная мощность при длительности импульса 10 мкс, Вт | 1 | 1 | 1 |
| КСВН | 1,3 (0,02-12 ГГц), 1,4 (12-17,85 ГГц) |
1,4 | 1,4 |
| СВЧ-тракт, мм | 7/3 (50 Ом) | 11X5,5 | 7,2X3,4 |
Время установления показаний, не более, с:
1 (1-10 мВт); 10 (0,03 - 0,1 мВт);
15 (в режиме автоматического переключения пределов)
