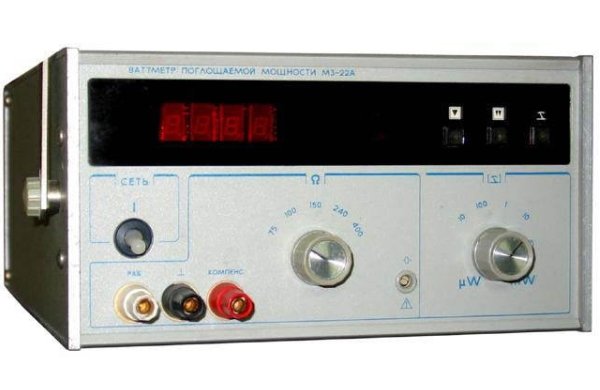

Измеритель мощности М3-22А
М3-22А предназначен для измерения среднего значения мощности непрерывных и импульсно-модулмрованных СВЧ-снгналов в коаксиальных и волноводных трактах.
Применяется для измерения выходной мощности источников СВЧ-сигалов, аттестации термисторных приемных преобразователей СВЧ-мощности по коэффициенту преобразования и для других точных измерений СВЧ-мощности.
Индикаторный блок имеет автоматические установку нуля и выбор пределов измерения.
Основные данные М3-22А
• Диапазон частот 0.03-53.6 ГГц
• Пределы измерения мощности 10 мкВт-10 мВт
• Пределы допускаемой основной погрешности измерения:
±(0,8+0,2Рк/Рх)% (10 мкВт)
±(0,3+0,2 Рк/Рх,)% (100 мкВт, 1 и 10 мВт)
КСВН не более 1,7
• Присоединительные размеры ВЧ-входа (входное сопротивление):
коаксиал 16/7 мм (50 Ом), 16/4.6 мм (75 Ом);
волновод 35X15 28X12 23Х10 17X8 11X5,5 7,5X3,4 5,2X2,6 мм
• Потребляемая мощность 25 В*А Габариты 228X120X308 мм
• Масса М3-22А 6 кг
