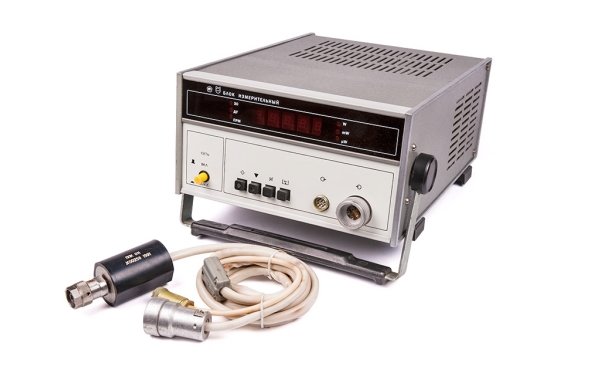

Измеритель мощности М3-95
М3-95 измерители мощности предназначены для измерения средних уровней мощности непрерывных и ИМ-колебаний в коаксиальных трактах.
Применяются при разработке и выпуске генераторов, усилителей и передающих устройств СВЧ, проверке параметров устройств СВЧ проходящей мощности, систем радиосвязи, радиолокации, телевидения. Могут использоваться автономно ИЛИ в составе АИС.
Приборы М3-95 обеспечивают автоматизацию процесса измерения мощности и выдачу результатов измерения в КОП.
Заменяют ваттметры М3-54, М3-58/1, МЗ-56, по сравнению с которыми имеют более широкий динамический диапазон измерения мощности, повышенную чувствительность, значительно превосходят их по показателям надежности, уровню внутриприборной автоматизации измерения, величине допускаемой основной погрешности, возможностям работы в составе АИС с передачей информации и управлением через КОП.
В ваттметре используется термоэлектрический метод измерения, основанный на преобразовании поглощаемой мощности в термоЭДС.
Управление работой ваттметра и обработка результатов преобразования осуществляются с помощью контроллера на базе микропроцессора.
Основные данные М3-95
• Диапазон частот 0-3 ГГц (МЗ-93, М3-93/1); 0-17,85 ГГц (M3-95)
• Диапазон измерения мощности 10-4-1 Вт (МЗ-93,М3-93/1); 0,01 - 10 Bт (МЗ-95)
• Пределы допускаемой основной погрешности измерения ±(4-6)%
• КСВН 1,2 (МЗ-93, МЗ-93/1), 1,3 (МЗ-95)
