Измерительный комплекс К2-79
К2-79 Измерительный комплекс

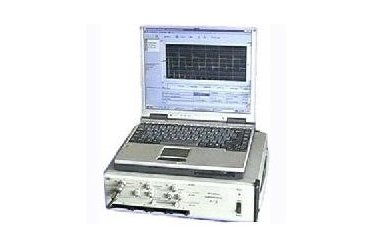

Комплекс имеет блочную конструкцию, обеспечивающую гибкую, перестраиваемую структуру. Его конфигурация может быть составлена из произвольного сочетания измерительных блоков, входящих в состав базового комплекта, включающего в себя, помимо корпуса с блоком питания и блока интерфейса следующие измерительные блоки:
• блок осциллографа цифрового
• блок генератора сигналов произвольной формы
• блок логического анализатора
• астотомер
• вольтметр
• анализатор спектра
По мере разработки, в состав комплекса могут быть включены новые разновидности измерительных блоков.
Комплекс обеспечивает автоматическую коррекцию и стабилизацию своих параметров.
КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА:
• Питание комплекса — от сети 220 В, 50 Гц.
• Потребляемая мощность базовой конфигурации комплекса — не более 70 ВА.
• Габаритные размеры комплекса — не более 366х310х116 мм.
• Масса базовой конфигурации комплекса — не более 5 кг.
• Блок осциллографа цифрового
• Режимы запуска развертки: автоматический, ждущий, однократный, "стоп" (остановка развертки в любой момент времени).
• Дополнительные режимы запуска развертки: телевизионным сигналом в режиме внешней синхронизации (кодированным по системам PAL, SECAM, NTSC), по длительности импульса от 20 нс до 4 с, по интервалу между импульсами от 40 нс до 4 с.
• Возможность предзапуска и послезапуска по отношению к импульсу синхронизации.
• Виды синхронизации: от сигнала любого из каналов, от внешнего источника сигналов, от сети.
• Режим частотомера: измерение частоты синусоидального сигнала в диапазоне от 10 Гц до 100 МГц, импульсного сигнала любой полярности в диапазоне от 0 Гц до 100 МГц с точностью 2×10-5.
• Режим спектроанализатора: быстрое преобразование Фурье (в соответствии с частотой дискретизации входного сигнала) с возможностью усреднения, а также набор весовых функций: прямоугольная, Блэкмэна, Харриса, Гаусса… Логарифмический/линейный масштаб отображения.
• Автоматическое измерение 22 параметров входного сигнала и вычисление их статистических данных (среднее значение, стандартное отклонение, максимум, минимум).
