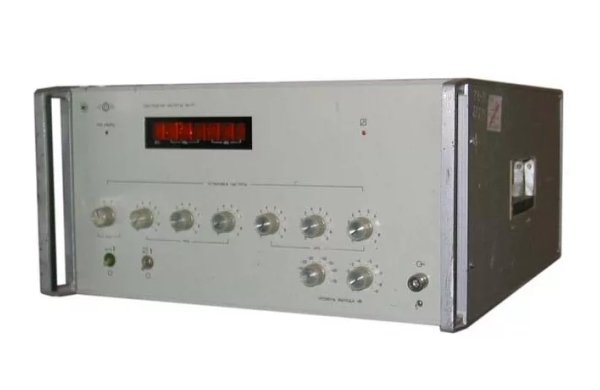

Синтезатор частот Ч6-71
Ч6-71 предназначен для получения высокостабильного по частоте синусоидального сигнала в дециметровом диапазоне частот.
Дистанционное управление прибором через стандартный интерфейс типа КОП позволяет по заранее заданной программе автоматически управлять такими параметрами синтезатора, как частота и уровень выходного сигнала.
Применяется в измерительной технике, системах связи, автоматизированных производственных системах.
Основные данные Ч6-71
• Диапазон частот выходного сигнала 10 - 1299,999 МГц
• Шаг сетки частот 1 кГц - 100 МГц
• Напряжение выходного сигнала не менее 20 мВт (10 - 599,999 МГц), 10 мВт (600 - 1299,999 МГц)
• Пределы регулировки уровня выходного сигнала 0-79 дБ
• Погрешность величины ослабления аттенюатора не более 1 дБ (при ослаблении до 19 дБ), 2 дБ (при ослаблении до 79 дБ)
• Ослабление дискретных комбинационных составляющих спектра с частотами, не кратными частоте выходного сигнала не менее 50 дБ (в полосе от 0,5 fВЫХ до 2 fВЫХ, где fBЫХ-установленное значение выходной частоты)
• Погрешность частоты кварцевого генератора после 2 ч самопрогрева ±1*10-8 относительно номинального значения частоты 5 МГц
• Максимальная относительная погрешность частоты кварцевого генератора после 2 ч самопрогрева, не более:
1,5*10-7 (за 1 мес);
2,5*10-7 (за 6 мес);
5*10-7 (за 12 мес)
• Среднеквадратическая относительная случайная вариация частоты 10 МГц выходного сигнала после 2 ч самопрогрева, не более:
±5*10-7 (за 0,1 с);
±5*10-8 (за 1 с);
±5*10-8 (за 10 с)
