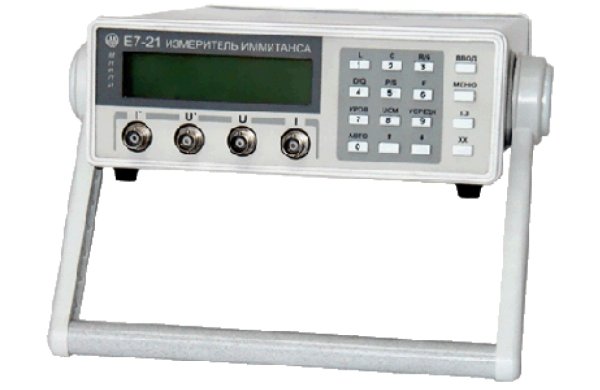

Измеритель иммитанса Е7-21
Измеритель иммитанса Е7-21 - недорогой прибор класса точности 0,15% с широкими функциональными возможностями.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp),проводимость (Gp), фактор потерь (D), добротность (Q).
Объекты измерения: конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, контроль и управление технологическими процессами.
Основные данные Е7-21
• Диапазон измерения:
• Емкость, Ф 10-14 - 0,02
• Индуктивность, Гн 10-8 - 16*103
• Активное cопротивление, Ом 10-4 - 2*107
• Проводимость, См 10-10 - 10
• Добротность, фактор потерь 10-3 - 103
• Базовая погрешность :
L, C, R ± 0,15 %
D, Q ± 0,004%
• Рабочие частоты 0,1 и 1 кГц
• Погрешность установки частоты 0,02%
• Время одного измерения 700 мс
• Выбор поддиапазона Автоматический и ручной
• Уровни измерительного сигнала (100±20) мВ; (1±0,2) В
• Напряжение смещения Внутреннее (2 ±0,2)В
• Усреднение За 10 единичных измерений
• Многофункциональный индикатор
