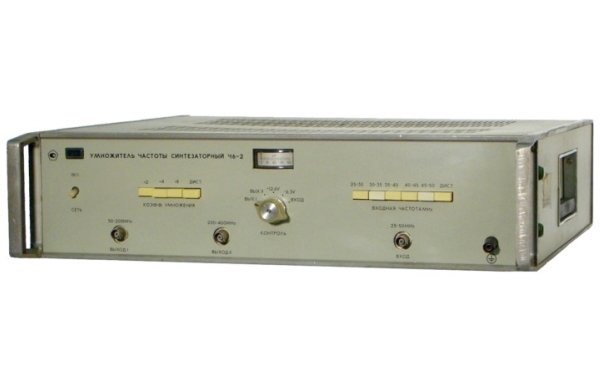

Умножитель частоты Ч6-2
Ч6-2 обеспечивает умножение частоты источников сигналов в 2, 4 и 8 раз. Отличается высокими спектральными характеристиками выходного сигнала, прост в эксплуатации. Прибор не содержит перестраиваемых контуров и поэтому не требует никакой предварительной настройки и калибровки. С его помощью можно калибровать шкалы измерительной и связной аппаратуры, выполнять прецизионные измерения спектральных и временных характеристик радиосигналов, производить настройку узкополосных трактов, дискриминаторов, фазовых детекторов и т. д.
В комплекте с другими приборами умножитель частоты может работать как высококачественный генератор стимулов в системах автоматического контроля, в которых проверяемые тракты контролируемого оборудования возбуждаются сигналами с известными амплитудой, частотой и фазой.
Основные данные
• Диапазон частот:
входных сигналов 25-50 МГц
выходных сигналов 50-400 МГц
• Коэффициенты умножения 2, 4, 8
• Напряжение входного сигнала 0,3-1 В
• Напряжение выходного сигнала на нагрузке 50 Ом: 50 - 200 МГц (0,5 В±2 дБ), 400 МГц (0,1 В)
• Ослабление спектральных составляющих с частотами, кратными частоте входного сигнала, 50 - 60 дБ
• Кратковременная нестабильность частоты выходного сигнала 5*10-8 (за 10 мкс)
