Регистратор качества электроэнергии для трехфазной сети Fluke 1760TR

Артикул: 1-2715

• Переменный ток: от 83 В до 264 В / от 45 до 65 Гц
Анализ быстрых переходных процессов с частотой до 10 МГц
• Батарейный источник питания: NIMH, 7,2 В, 2,7 ампер-часа
• Безопасность: IEC/EN 61010, 300 В, Категория III
• Рабочая температура: от 0 °C до 35 °C
• Интерфейсы: Ethernet (100 Mб/сек), RS-232, внешний модем через RS-232
• Размеры (ВxШxГ): 325 мм x 300 мм x 65 мм
• Вес: приблизительно 4,9 кг




Серия 1760, трехфазные регистраторы качества электроэнергии Topas

Качество класса А обеспечивает проведение самых сложных проверок качества электроэнергии

Регистратор качества электроэнергии для трехфазной сети Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, Fluke 1760 обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Данный прибор позволяет фиксировать полный спектр деталей параметров, определяемых пользователем.




Временная синхронизация со спутниковой системой навигации:
точная корреляция данных с событиями или массивами данных, полученными с других приборов
Бесперебойное электропитание (40 минут):
важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец
кратковременных исчезновений и отключений напряжения
Регистрация форм сигналов 10 МГц, 6000 Впик.:
детальная регистрация даже самого непродолжительного события
Память хранения данных на 2 Гб:
обеспечивает возможность одновременной детальной регистрации большого числа параметров
электропитания в течение продолжительного периода времени
Включает комплексное программное обеспечение:
обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок,
статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме

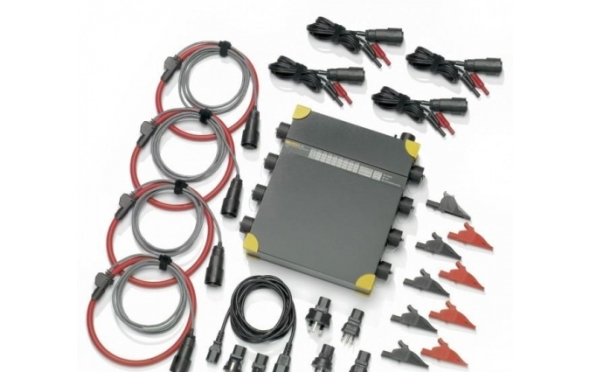

Принадлежности, входящие в комплект поставки

Гибкий токоизмерительный датчик 4 x TPS Flex 24; щуп
измерения напряжения 4 x TPS VoltProbe 6000В; внутренняя
флэш-память на 2 Гбайт; стандартный Ethernet кабель ST1760;
переходной Ethernet кабель CS1760; интерфейсный кабель
RS232 и адаптер RS232-USB, 1 кабель питания, ПО для ПК
на CD-ROM, комплект цветных наклеек по национальным
стандартам WC17xx; синхронизация времени через GPS (только
1760TR) CS 1750/1760 сумка для переноски, руководство
пользователя для аппаратного и программного обеспечения.
Модели в базовой комплектации: без токоизмерительных
клещей FS17XX
 Fluke 1760TR



Характеристики
Переменный ток от 83 В до 264 В / от 45 до 65 Гц
Батарейный источник питания NIMH, 7,2 В, 2,7 ампер-часа
Безопасность IEC/EN 61010, 300 В, Категория III
Рабочая температура от 0 °C до 35 °C
Интерфейсы Ethernet (100 Mб/сек), RS-232, внешний модем через RS-232
Размеры (ВxШxГ) 325 мм x 300 мм x 65 мм
Вес приблизительно 4,9 кг




Основные характеристики
  1760
Статистическая обработка данных по качеству электроэнергии
в соответствии со стандартом EN50160
Перечень событий, связанных с изменением напряжения
(кратковременные понижения, повышения и исчезновения
напряжения)
Величин напряжения
Величин тока
Величин мощности (активной, реактивной, кажущейся)
Коэффициента мощности
Потребляемой мощности в кВт·часах
Мерцания
Дисбаланса
Частоты
Гармоник напряжения и тока до 50-й включительно/ промежуточных гармоник
Суммарные гармонические искажения
Управляющих сигналов сети
Параметров, задаваемых внешними сигналами
Диалоговый режим (осциллограф, переходные процессы и события)
Анализ быстрых переходных процессов с частотой до 10 МГц
4 щупа измерения напряжения
4 двухдиапазонных гибких щупа (1000 A/200 A переменного тока)
Приемник временной синхронизации со спутниковой системой
навигации
Память Флэш-память на 2 Гб




Рекомендуемые принадлежности
Модель Описание
Щуп измерения напряжения TPS 10 В Щупы измерения напряжения 10 В (диапазон: 0,1 В – 17 В)
Щуп измерения напряжения TPS 100 В Щупы измерения напряжения 100 В (диапазон: 1 В – 170 В)
Щуп измерения напряжения TPS 400 В Щупы измерения напряжения 400 В (диапазон: 4 В – 680 В)
Щуп измерения напряжения TPS 600 В Щупы измерения напряжения 600 В (диапазон: 10 В – 1000 В)
Щуп измерения напряжения TPS 1 КВ Щупы измерения напряжения 1000 В (диапазон: 10 В – 1700 В)
Гибкий щуп TPS FLEX 18 Гибкий щуп измерения тока (диапазон: 1 A – 100 A / 5 A – 500 A)
Гибкий щуп TPS FLEX 24 Гибкий щуп измерения тока (диапазон: 2 A – 200 A / 10 A – 1000 A)
Гибкий щуп TPS FLEX 36 Гибкий щуп измерения тока (диапазон: 30 A – 3000 A / 60 A – 6000 A)
Токоизмерительные клещи TPS 10 A / 1 A Накидной трансформатор тока (диапазон: 0,01 A – 1 A / 0,1 A – 10 A)
Токоизмерительные клещи TPS 50 A / 5 A Накидной трансформатор тока (диапазон: 0,05 A – 5 A / 0,5 A – 50 A)
Токоизмерительные клещи TPS 200 A / 20 A Накидной трансформатор тока (диапазон: 0,2 A – 20 A / 2 A – 200 A)
Шунт TPS 20 MA Шунт 20 мА переменный / постоянный ток (диапазон: 0 – 55 мА)
Шунт TPS 5 A Шунт 5 A переменный / постоянный ток (диапазон: 0 – 10 A)
