Назначение комплекта АКИП-9504
Радиокомплект для изучения параметров антенн АКИП-9504 включает в себя источник сигналов и поворотное устройство антенны. В зависимости от частоты излучения сигнала и приложения студенты имеют возможность исследовать различные типы антенн. Высокочастотный генератор обеспечивает излучение сигналов на частотах 500 МГц, 2ГГц и 10ГГц, а так же обеспечивает управление поворотным устройством, на котором закреплена антенна.
Так как комплект для изучения параметров антенн использует высокочастотные сигналы, то это так же позволяет проводить эксперименты и лабораторные работы по изучению распространения радиоволн в различных средах на разных частотах. Смена антенн различного типа производится легко, обеспечивая наглядность, доступность и удобство демонстрации.
Управляющее устройство радиокомплекта АКИП-9504
Управляющее ВЧ устройство представляет собой моноблочный контроллер, который позволяет формировать выходной ВЧ сигнал с частотами 500 МГц (с плавной регулировкой полосы частот в диапазоне 300 МГц), 2 ГГц (с плавной регулировкой полосы частот в диапазоне 350 МГц) и 10 ГГц.
Котроллер имеет встроенный измеритель ВЧ мощности, позволяющий измерять мощность модулированных сигналов (частота модуляции 1 кГц). Так же ВЧ устройство позволяет управлять поворотным устройством, на котором закреплена антенна. Поворот антенны осуществляется с дискретностью 1, 5 или 10 градусов.
Преимущества радиокомплекта АКИП-9504
Обучающий радиокомплект АКИП-9504 обеспечивает системное освоение базовых принципов генерации и распространения радиоволн, способствует глубокому пониманию учащимися физических явлений.
Радиокомплект АКИП-9504 использует модульный принцип для формирования экспериментов в процессе обучения и радиомоделирования, что обеспечивает гибкие возможности сборки различных схем.

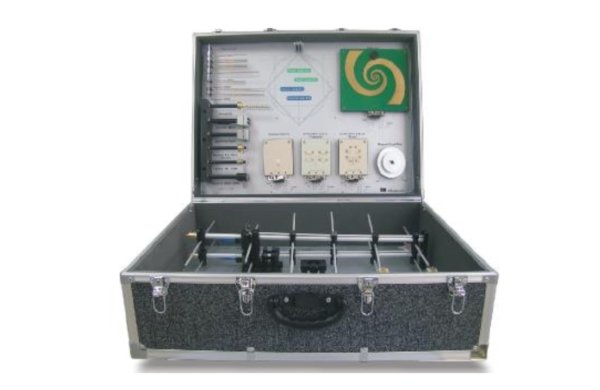

При этом оборудование может быть объединено на столе или в стенде, его легко переносить и транспортировать благодаря укладочному кейсу.
Комплект АКИП-9504 позволяет проникнуть в природу реальных волновых физических явлений, в сущность временных и частотных измерений. Приобщиться на практике к основам генерации и излучения радиочастотных сигналов, реализации устройств детектирования и приема сигналов (различные типы антенн, ВЧ/СВЧ блоки и устройства).
АКИП-9504 формирует устойчивые практические навыки моделирования устройств передачи, стимулирует успешное усвоение студентами учебного материала, закрепление полученных теоретических знаний в ходе натурных стендовых экспериментов.
Особенности комплекта АКИП-9504
- Диапазон частот до 500 МГц, 2 и 10 ГГц
- Базовым элементом является СВЧ- генератор, в составе набора: антенны + поворотное устройство + принадлежности
- Встроенный измеритель ВЧ мощности
- Микропроцессорный контроллер для управления поворотным устройством
- Быстрая и легкая смена различных типов антенн для удобства и наглядности демонстрации
- Инструкция включает примеры использования и теоретические основы распространения сигналов в ВЧ и СВЧ диапазоне
- ПО для управления с компьютера
| АКИП-9504 | |
|---|---|
| Рабочая частота | 500 МГц (плавная регулировка полосы частот в диапазоне 300 МГц); 2 ГГц (плавная регулировка полосы частот в диапазоне 350 МГц); 10 ГГц |
| Изм. мощности модулированных сигналов | Частота модуляции 1кГц |
| Дискретность поворота антенны | 1°, 5° или 10° |
| Интенсивность сигнала | -50 дБ… -10 дБ |
| Угол поворота | 0° - 360° |
| Максимальная рабочая частота | |
| Прямоугольная микрополосковая антенна | 10 ГГц |
| Круглая микрополосковая антенна | 10 ГГц |
| Штыревая антенна | 10 ГГц |
| Рамочная антенна | 10 ГГц |
| Плоская спиральная антенна | 2 ГГц |
| Спиральная антенна | 2 ГГц |
| Всенаправленная антенна | 2 ГГц |
| Волновой канал | 500 МГц |
| Стержневая антенна | 500 МГц |
| Вибратор | 500 МГц |
| Четвертьволновой вибратор | 500 МГц |
| Петлевой симметричный вибратор | 500 МГц |
| Полуволновой вибратор | 500 МГц |
| Скоба | 500 МГц |
| Круговая петля | 500 МГц |
Комплектация
- Антенна полуволновой вибратор;
- Антенна петлевой симметричный вибратор;
- Антенна четвертьволновой вибратор;
- Рамочная антенна;
- Стержневая антенна;
- Антенна волновой канал;
- Плоская спиральная антенна;
- Спиральная антенна;
- Рупорная антенна;
- Микрополосковая антенна;
- Штыревая антенна;
- Передающее поворотное устройство;
- Приемное поворотное устройство;
- Управляющее ВЧ устройство (контроллер);
- Кабель для подключения ПК RS-232 (2 м);
- Кабель для подключения поворотного устройства (1 м);
- ВЧ кабель для подключения антенн – 2 шт. (SMA-SMA);
- Кабель BNC-BNC;
- ПО для управления контроллером;
- Кабель питания;
- Руководство по эксплуатации.
- Технические параметры (спецификация)
