Особенности
- Основной элемент: СВЧ - генератор на диоде Ганна, диапазон частот 8 ГГц – 12,4 ГГц, выходной уровень 15 мВт
- В составе радиокомплекта направленный ответвитель и рупорная антенна и др. элементы тракта
- Инструкция включает изложение теоретических основ микроволнового диапазона частот и примеры использования модулей
Преимущества
Тренировочный радиокомплект АКИП-9501 представляет собой набор элементов тракта РЭА в составе готовых узлов, модулей и волноводных устройств 3-х сантиметрового диапазона. Радиокомплект является удобным средством обучения, позволяющим наглядно демонстрировать студентам особенности передачи частоты и распространения радиосигнала в микроволновом диапазоне.
Рабочий диапазон моделирования РЭА составляет: 8 ГГц…12,4 ГГц.
Тренировочный комплект АКИП-9501 позволяет на простых примерах изучить микроволновый диапазон частот, как наиболее перспективный в области телекоммуникаций при передаче сигнала на большие расстояния. Высокая степень помехозащищенности микроволн делает этот диапазон частот лучшим для телекоммуникаций и передачи сигнала по воздуху на большие расстояния
Построение экспериментов базируется на основных моментах функционирования РЭА: генерация СВЧ сигнала, передача через антенну или прохождение в радиотракте (волноводном, коаксиальном), приём в ресивере, детектирование сигнала и др.
Технические характеристики
| СВЧ-генератор на диоде Ганна (1125) | |
| Частота | 9 – 11 ГГц |
| Мощность | 15 мВт |
| Модулятор на PIN-диоде (8341) | |
| Тип модулирующего сигнала | Меандр, импульс |
| Измерительная линия (3632) | |
| Рабочая частота | 8,2 ГГц -12,4 ГГц |
| КСВН | ≤1,05 |
| Глубина пробника внутри волновода | 3 мм |
| Перемещение пробника | 40 мм |
| Кристаллический детектор (8232) | |
| Диапазон частот | 8,2 ГГц – 12,4 ГГц |
| КСВН | ≤1,05 |
| Рупорная антенна (8912 – 2 шт.) | |
| Усиление | ≥ 14 дБ |
| КСВН | ≤1,3 |
| Фиксированный аттенюатор (8353 – 2 шт.) | |
| Номинальное ослабление | 20 ± 5 дБ и 6 дБ |
| Подстроечная секция (8222) | |
| Тип регулировки | Подстроечный винт |
| Диапазон регулировки КСВН | 20 – 1,06 |
| Перестраиваемый аттенюатор (8352) | |
| Частотный диапазон | 8,2 – 12,4 ГГц |
| Диапазон ослаблений | 0 – 20 дБ ± 4 дБ |
| КСВН | 1,25 |
| Согласованная нагрузка (8252) | |
| КСВН | 1,05 |
| Направленный ответвитель (8262) | |
| Коэффициент связи | 10 дБ ± 2 дБ |
| Направленность | 20 дБ |
| КСВН дополнительной линии | ≤1,3 |
| Гибридный тройник (8312) | |
| Коэффициент рассеяния | ≤2 |
| Волноводно-коаксиальный переход (8392) | |
| КСВН | 1,5 |
| Прямой волновод | |
| Размеры | 10,16 х 22,86 х 100 мм |
| Отражатель (8301 – 2 шт.) | |
| Высота | 63 мм |

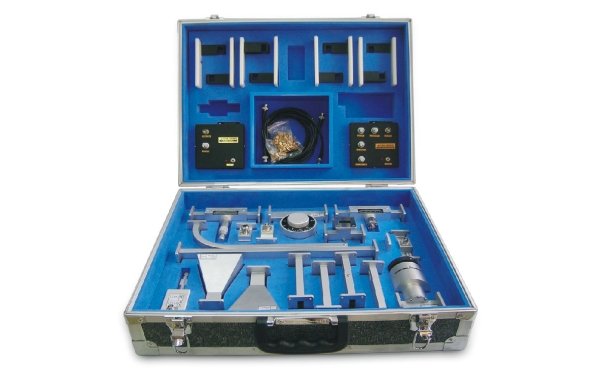

Комплект поставки
- СВЧ-генератор на диоде Ганна
- Модулятор на PIN-диоде
- Измерительная линия
- Кристаллический детектор
- Рупорные антенны
- Фиксированные аттенюаторы
- Подстроечная секция
- Перестраиваемый аттенюатор
- Согласованная нагрузка
- Направленный ответвитель
- Гибридный тройник
- Волноводно-коаксиальный переход
- Прямой волновод
- Отражатели
- Короткозамыкатель
- Подставки-держатели
- Соединительные провода BNC-«крокодил»
- Крепежные болты
