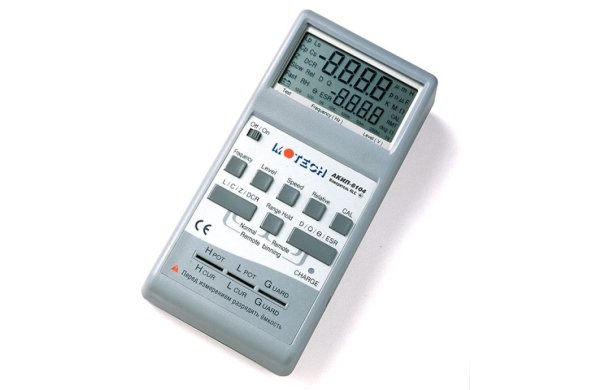

Измеритель RLC портативный АКИП-6104 • Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига между током и напряжением, комплексного сопротивления, сопротивления постоянному току, эквивалентного последовательного сопротивления • Базовая погрешность 0,2% • Широкий диапазон параметров тест-сигнала: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уровень 0,05 В, 0,25 В, 1 В • Одновременная индикация двух измеряемых параметров • Режим Δ-измерений • Режим компенсации начальной емкости и сопротивления • Двухсторонняя связь с компьютером через интерфейс USB • Автоматический выбор и удержание предела измерения • Питание от аккумуляторов или от сетевого адаптера с зарядкой аккумуляторов • Современный дизайн, простота эксплуатации |
Характеристики | |||
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
ИЗМЕРЕНИЕ RLC | Сопротивление (R) | 0,01 Ом…20 МОм | |
Емкость (C) | 0,159 пФ…15,92 мФ | ||
Индуктивность (L) | 0,159 мкГн…9999 Гн | ||
Добротность (Q) | 10-3…9999 | ||
Тангенс угла потерь (D) | 10-3…9999 | ||
Фазового сдвига | -180°…+180° | ||
Погрешность измерения | Базовая ± 0,2% | ||
Скорость измерения | 2,5 измерения/сек. (МЕДЛЕННО) 4,5 измерений/сек. (БЫСТРО) |
||
Схема измерения | Параллельная / последовательная | ||
ТЕСТ СИГНАЛ | Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц (фиксированные) | |
Уровень тест-сигнала (фиксированный) |
50 мВср.кв., 250 мВср.кв., 1 Вср.кв. 1 В (при измерении сопротивления постоянному току) |
||
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | Режим индикации измерений | Абсолютное значение, Δ-измерение | |
Интерфейс для связи с ПК | Последовательный инфракрасный порт RS-232C | ||
ДИСПЛЕЙ | Тип индикатора | ЖК индикатор содержит: основной экран (R, Z, L, C), дополнительный экран (Q, D, ESR), индикатор параметров режима измерения |
|
Формат индикации | 4 разрядов на основном экране 4 разряда на дополнительном экране |
||
ОБЩИЕ ДАННЫЕ | Условия эксплуатации | 0 °С…40 °С и относительная влажность до 85% | |
Напряжение питания | Аккумуляторы типа Ni-Mh АА 2х1,2 В (непрерывная работа 2.5 ч) или сеть 220В/50Гц через адаптер |
||
Размеры | 174 x 86 x 48мм | ||
Вес | 0.47 кг | ||
Комплект поставки | • Руководство по эксплуатации • 4-х проводный измерительный кабель с 2-мя «крокодилами» (TL 08C) • Аккумуляторы • Адаптер питания • Короткозамыкатель |
