Описание:
Видео-измерительная система Merlin от Vision Engineering обеспечивает быстрые и точные 2-х осевые измерения прецизионных деталей и идеальна для массовых измерений, измерений отклонений формы деталей, в т.ч. вне поля наблюдения. Merlin спроектирован для простого и легкого использования, что делает его идеальным для контроля качества на производстве.
Обеспечивая как простые, так и многоточечные измерения с видеофиксацией кромок, Merlin объединяет удивительную простоту с высокой точностью и воспроизводимостью для широкого диапазона применений. Merlin сохраняет результаты работы многих операторов, поддерживая уверенность в результатах измерений.
• 2-х осевые бесконтактные измерения
• Мощный и интуитивно-понятный видео микропроцессор обеспечивает быстрые и точные результаты
• Видеокамера высокого разрешения четко фиксирует кромки детали
• Несколько инструментов определения краев детали для простых, повторяющихся операций
• Система высокой точности при небольших инвестициях
Видеокамера высокого разрешения:
• Точные бесконтактные измерения деталей требуют высоких разрешающей способности и контраста вместе с прецизионным измерительным столом
• В Merlin применена камера высокого разрешения и ряд измерительных механизмов для ускорения и упрощения процесса измерений с фиксацией кромок деталей
Прецизионный измерительный стол:
Измерения в диапазоне 150 мм х 100 мм выполняются на высококачественном 3-х слойном столе с карданным подвесом для обеспечения параллельного позиционирования и имеющем заводскую систему нелинейной коррекции ошибок (NLEC). Она необходима для точных измерений в соответствии со стандартами NPL/NAMAS/NIST для ISO9000. Совместно с разрешением энкодеров в 1мкм это обеспечивает повторяемость измерений в 5мкм (при увеличении х50, температуре 20°C, с соответствующей хромовой сеткой на стеклянной пластине, с пересекающимися точками на стандартной измерительной плоскости.)
Интуитивно-понятный и мощный видеопроцессор:
Данные обрабатываются мощным видео микропроцессором QC-300, который обеспечивает на цветном сенсорном дисплее с высокой разрешающей способностью ряд измерений: простые с помощью перекрестия, со смещенным перекрестием для плохо различимых кромок, ручное или автоматическое определение точки, а также многоточечное определение кромок.
Программное обеспечение QC-300 исключительно удобно и может использоваться как неподготовленными, так и квалифицированными пользователями. Возможность коммутации включает Ethernet, USB, параллельный и последовательные порты для использования с принтерами и в компьютерных сетях. Имея столик 150 х 100 мм, Merlin идеален для 2D-измерений небольших и сложных детелей. Данные обрабатываются мощным видео микропроцессором QC-300, который обеспечивает на цветном сенсорном дисплее с высокой разрешающей способностью ряд измерений: простые с помощью перекрестия, со смещенным перекрестием для плохо различимых кромок, ручное или автоматическое определение точки, а также многоточечное определение кромок. Программное обеспечение QC-300 исключительно удобно и может использоваться как неподготовленными, так и квалифицированными пользователями. Возможность коммутации включает Ethernet, USB, параллельный и последовательные порты для использования с принтерами и в компьютерных сетях. Разнообразие измерительных задач отражено в широком диапазоне решений по бесконтактному измерению, предоставляемых компанией Vision Engineering. Для всех систем предусмотрено техническое сопровождение на высоком уровне, как до, так и после установки. Понятный, интуитивный интерфейс обеспечивает точность и малое время на освоение пользователем.
Программирование:
Единожды запрограммируйте последовательность измерений и запускайте ее по необходимости. Обеспечивается измерение запрограммированных точек в одинаковой последовательности и в заданном положении, деталь за деталью.
Сечения и конструкции:
Восстановите особенности сечений и формы вместе с графической интерпретацией из списка ранее проведенных измерений.
Установка допусков:
Уникальный графический мониторинг результатов оценки допусков (прошел/не прошел) для ответственных размеров. Результаты измерений выводятся на дисплей.
Результаты измерений |

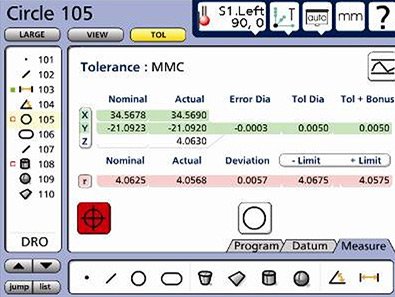

Индикация допусков |

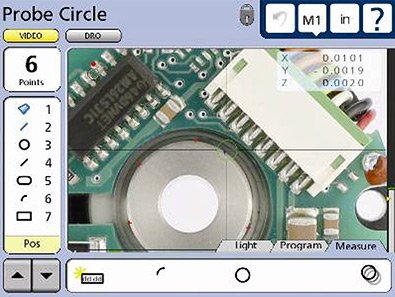

Автоматическое видео распознавание кромок |
||

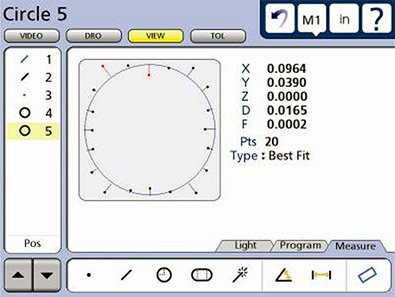

Графическое представление массивов данных и ошибок. | Интерпретация отчетов в визуальной форме. | Для улучшенной производительности и точности. |
Захват изображений и анализ:
QC-300 передает захваченное изображение (формат .jpeg) на внутреннюю память или на USB-порт.
Контекстно-зависимая помощь:
QC-300 сокращает стоимость и время обучения посредством насыщенной графики и контексно-чувствительных подсказок пользователям.
Опции и аксессуары:
Верхнее и нижнее освещение гарантируют проведение любых измерений. Верхнее освещение обеспечивается комплектом из 20 высокоинтенсивных светодиодов. Быстро меняемые варианты увеличения - x10; x20; x50 (x20 –стандартная поставка).
Профиль |
Поверхность |
Профиль и поверхность |
* при увеличении х50, температуре 20°C, с соответствующей хромовой сеткой на стеклянной пластине, с пересекающимися точками на стандартной измерительной плоскости.
Подготовьте нужные опции. Дополнительные ножные переключатели и принтеры способствуют более удобному сохранению прецизионных результатов измерений, упрощая работу.
Технические характеристики:
Опции увеличения |
x10, x20*, x50 |
Опции подсветки поверхности |
20 светодиодов высокой интенсивности |
Нижняя подсветка |
Одиночный светодиод высокой интенсивности |
Опции обработки данных |
QC-300 |
* в стандартной комплектации | |
Диапазон измерений |
X 150 мм |
Y 100 мм | |
Максимальная нагрузка стеклянной пластины |
10 кг |
Разрешение датчика |
0.001 мм 0.001 мм |
Повторяемость измерений |
X 0.005 мм |
Y 0.005 мм | |
Измерительный столик большой емкости | U952D = (7+6.5L/1000)µm* |
* где L = измеренная длина в мм (увеличение x50, температура 20°C, применение хрома для нанесения сетки, с точками пересечения на стандартной измерительной плоскости)
