Измерительный микроскоп начального уровня Kestrel Elite

Описание:

 Микроскопы для оптических измерений Kestrel Elite от компании Vision Engineering обеспечивают быстрое и точное измерение по 2 осям при работе с прецизионными компонентами.

 Kestrel Elite - высокоточная система при небольших инвестициях, разработанная с целью улучшения Ваших измерительных и контрольных возможностей. При выполнении как разовых измерений отдельных компонентов, так и измерений сложных деталей, Kestrel Elite гарантирует высококонтрастные изображения с высоким разрешением и предлагает интуитивно понятный интерфейс для обеспечения точности и простоты в самых широких областях применения.

• Бесконтактные измерения по 2-м осям - идеальное решение для оценки мелких и сложных деталей
• Запатентованный оптический метод четко визуализирует границы с непревзойденным разрешением и контрастностью
• Высокая точность, незначительные инвестиции
• Высококачественный штатив, оптимизированный для точных измерений
• Вы можете выбрать неприхотливый и интуитивно понятный блок микропроцессора, идеальный для цеховых условий, или современный сенсорный планшет.
• Вариант микроскопа для выполнения видеоизмерений с высоким разрешением для увеличения производительности

Запатентованная безокулярная технология Dynascope™.

В микроскопе Kestrel Elite используется запатентованная компанией Vision Engineering Ltd технология оптического проецирования Dynascope™, гарантирующая пользователю превосходное изображение объекта без использования традиционных окуляров.

Черное на черном? Белое на белом? Прозрачные предметы? Все трудноразличимые элементы можно рассмотреть в мельчайших деталях, что невозможно сделать с помощью других измерительных приборов, таких как профильные проекторы или видео-измерительные системы. Точные измерения становятся легким занятием.

 Простой. Надежный. Точный.

Надежная, устойчивая конструкция микроскопа Kestrel Elite с низкими концентрациями напряжений, обеспечивает оптимальную точность измерений. Прочная конструкция на базе проверенной временем прецизионной измерительной платформы 150мм x100мм от Vision Engineering Ltd полностью удовлетворяет требованиям промышленной экологии. Измерительный стол откалиброван методом нелинейной коррекции ошибок (NLEC) для обеспечения наивысшей точности в соответствии с международными стандартами ISO 9000. Измерения в нескольких плоскостях. Многим пользователям необходимо измерять по осям X и Y, но на разных высотах. Высокий и устойчивый штатив Kestrel Elite с прецизионной подшипниковой опорой оптимизирован для измерений по осям X и Y на разных высотах. К микроскопам Kestrel можно также подключить внешние устройства, такие как USB, цифровые или видео камеры. Сенсорный планшетный PC. Сенсорный планшетный PC содержит мощное измерительное ПО нового поколения с возможностями работы в сети и составления отчетов. Ввиду простоты, интуитивно понятное ПО может использоваться как необученными сотрудниками, так и квалифицированными пользователями, упрощая сложные процедуры измерений. Цеховой микропроцессор. Надежный, простой в обучении микропроцессор идеально подходит для цеховых условий, снижая ошибки оператора, минимизирует время обучения.

Основные характеристики:

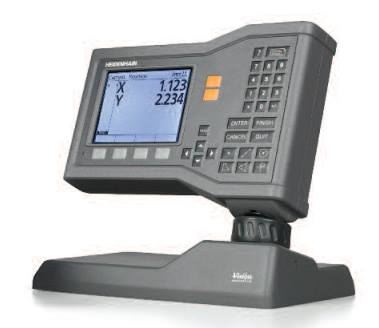

• Прочный корпус позволяет использовать микропроцессор в производственном помещении
• Легкость в использовании: простота управления снижает ошибки оператора и повышает производительность, требуется минимум времени для обучения.
• Идеален для нескольких операторов.
• Быстрое, точное измерение по 2-м осям обеспечивает необходимое функционирование и безошибочные результаты измерений.

 Технические характеристики:

Оптика

• Оптическая моноскопическая система со сдвоенными окулярами и неограниченным пределом настройки, использующая запатентованную технологию Dynascope™
• Выбор окулярной шкалы по индивидуальной требованиям, предварительно центрированной для одного глаза

 Подсветка

 Сдвоенные полукоаксиальные спот-лампы или холодный светодиодный осветитель со скорректированной температурой цвета

• Верхние и нижние осветители позволяют настроить освещение для решения любых задач.
• Нижнее освещение позволяет измерять контуры (профили) деталей.

Измерительный столик

• 150мм x 100мм
• Прошедший калибровку в заводских условиях для исключений нелинейных ошибок в целях повышения точности в соответствии с международными стандартами ISO 9000
• Разрешение 1мкм
• Макс. нагрузка на стеклянную пластину – 10 кг

Погрешность измерения

 Формула для вычисления погрешности U952D = 5+(6.5L/1000)мкм, где L = длина в мм при следующих условиях: увеличение 100х, в стандартной измерительной плоскости.*
*При уменьшении размеров измеряемых объектов точность возрастает

 Оптические параметры:

 *стандартная версия
