Описание:
Hawk 300 - это первый микроскоп для бесконтактных измерений, предоставляющий возможность выбора между видео- или оптическим методом измерения, что позволяет пользователю выполнять серию видео измерений в большом объеме или с высокой точностью проводить единичные измерения критических параметров деталей.
Какими бы ни были Ваши требования, Hawk 300 обеспечит оптимальную точность и гибкость для широкого диапазона задач по контролю качества. Пользователи даже имеют возможность переключаться между видео- и оптическим режимом измерения в ходе выполнения одной операции.
Видео-измерения | Оптические измерения |
• Видео-обнаружение границ для быстрых измерений с высоким уровнем производительности • Идеально подходит для работы с контрастными компонентами, для серийных операций, для измерения форм или параметров в пределах поля обзора |
• Оптические измерения для максимальной точности, операции по измерению одного параметра или измерение критических параметров • Высококачественное оптическое изображение идеально подходит для низкоконтрастных, сложных в наблюдении компонентов или для одновременного выполнения визуального контроля |
• Измерения по 3 осям (X, Y, Z) с высокой точностью и повторяемостью
• Мощный специализированный видеопроцессор позволяет получить результаты за короткое время и в простой форме
• Запатентованное оптическое изображение позволяет четко определять границы и имеет отличное разрешение и контрастность
• Столики различных конфигураций для прецизионных измерений
Hawk 300 представляет собой систему среднего класса в семействе систем бесконтактного измерения Hawk от компании Vision Engineering и предназначен для достижения максимального уровня точности и повторяемости. Измерительные столики поставляются в различной конфигурации для прецизионных или серийных измерений; различные варианты подсветки позволяют подобрать освещение для любых задач.
Интуитивно понятный микропроцессор:
Обработку данных осуществляет многофункциональный микропроцессор QC-300 с цветным сенсорным видео-экраном высокого разрешения, разработанный по принципу простоты в эксплуатации.
Интуитивно понятное программное обеспечение QC-300 включает функции программирования и показа видеозаписи в режиме реального времени с автоматическим заданием точки или видео-определением границы.
Разнообразие измерительных задач отражено в широком диапазоне решений по бесконтактному измерению, предоставляемых компанией Vision Engineering. Для всех систем предусмотрено техническое сопровождение на высоком уровне, как до, так и после установки. Обратитесь в региональное представительство компании Vision Engineering для подбора варианта в соответствии с конкретными требованиями.
Встроенные средства для видео измерения:
Для выполнения видеоизмерений с высокой точностью требуется усовершенствованное программное обеспечение в сочетании со столиком для прецизионных измерений.
Видеопроцессор QC-300 в микроскопах Hawk содержит набор измерительных инструментов, включая средства для простых измерений с помощью перекрестия, смещенные перекрестия для сложных в распознавании границ, ручное или автоматическое наведение, а также многоточечное видео-определение границ.
Измерительные столики в различных конфигурациях с высокими техническими характеристиками и высокой производительностью (до 400 мм x 300 мм) гарантируют максимальную точность измерений. Все столики и штативы юстируются для обеспечения параллельного позиционирования и проходят заводскую калибровку на устранение влияния нелинейных ошибок, что позволяет получить оптимальную точность, соответствующую требованиям стандартов NPL/NAMAS/NIST для целей управления качеством по ISO 9000. В сочетании с измерительным датчиком с разрешением 0.5 мкм это позволяет достичь повторяемости измерений с точностью до 2 мкм, что гарантирует полную достоверность результатов.*
Превосходная оптика:
В микроскопах Hawk 300 применяется запатентованная технология Dynascope™ компании Vision Engineering, что позволяет обеспечить простое и быстрое проведение измерений поверхностей. Превосходная оптическая четкость позволяет одновременно осуществлять визуальный контроль мелких деталей.
Опции и принадлежности:
Освещение поверхности и нижняя подсветка под столиком позволяют регулировать яркость освещения для обеспечения соответствия требованиям любых задач. Освещение поверхности может быть реализовано в виде кольцевого 6-точечного осветителя, не создающего теней, с возможностью эпископической (через объектив) подсветки для наблюдения и измерений глухих отверстий. Возможность быстрого изменения кратности увеличения:: x10; x20; x50 и x100 (в стандартной комплектации x20), а также турель с 4 объективами высокого увеличения: x50; x100; x200 и x400, x500, x1000.
Профиль | Поверхность | Профиль и поверхность |
Интуитивно понятный пользовательский интерфейс:
Унифицированный, интуитивно понятный интерфейс гарантирует точность работы оператора и сокращает время на обучение.
Measure Magic®:
Для выполнения измерений просто установите режим измерения и нажмите на кнопку. QC-300 без вмешательства оператора распознает тип измеряемого параметра. Благодаря запатентованной функции Measure Magic® оператор имеет возможность контролировать различные параметры, не отводя глаз от детали, что повышает производительность, точность и снижает утомляемость пользователя.
Звуковой сигнал, раздающийся из встроенного динамика, служит подсказкой оператору, позволяя не прерывать рабочий процесс, что ускоряет ввод данных.
Программы для обработки деталей:
Запрограммируйте один раз последовательность измерений и запускайте ее снова по мере необходимости. Выполняйте измерения в одинаковом количестве точек в одной и той же последовательности для серии деталей.
Пересечения и конструкции:
Получите результаты по основным пересечениям и конструкции, выбрав данные из списка ранее измеренных параметров, дополненных графиками.
Геометрический допуск:
Уникальная система графического представления QC-300 моментально распознает соответствие / несоответствие параметров при измерении критических размеров деталей. Результаты и важные данные отображаются на мониторе в исчерпывающей и не перенасыщенной деталями форме.

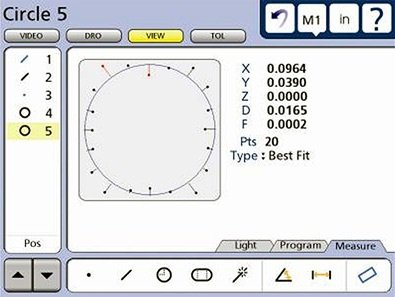

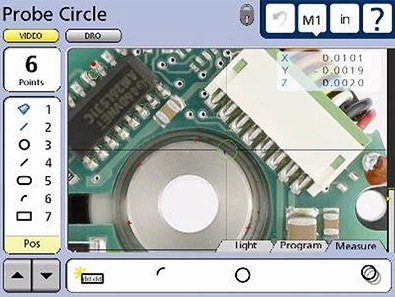

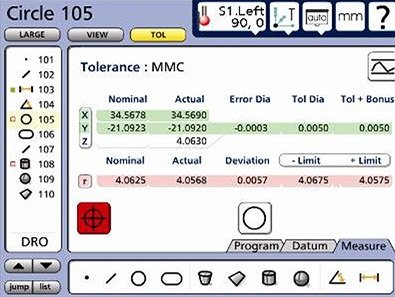

Результаты измерений | Отображение допусков | Система автоматического видео-определения границ | ||
Графическое представление скоплений данных с информацией об ошибках. | Преобразование данных из подробных отчетов для вывода на экран в простой для восприятия форме. | Для повышения точности и производительности. |
Контекстно-зависимая справка:
QC-300 позволяет уменьшить время на обучение и снизить затраты благодаря контекстно-зависимой справке с иллюстрациями, воспользовавшись которой производственный персонал сможет узнать обо всех возможностях интерфейса Quadra-Chek.
Опции:
Используйте для работы подходящие опции. Поставляемые по заказу пульты удаленного управления, педальные выключатели и принтеры помогут оператору получить точные данные более удобным способом, одновременно ускоряя рабочий процесс.
Технические характеристики:
Hawk 300 | |
Опции увеличения | x10, x20*, x50, x100, x200, x500, x1000 |
Опции подсветки поверхности | 6-точечный кольцевой осветитель 150Вт* Эпископическая (через объектив) подсветка 100Вт |
Нижняя подсветка | Нижняя подсветка 100Вт |
Опции обработки данных | QC-200 QC-300* QC-5000 |
* в стандартной комплектации
Столик для прецизионных измерений в различной конфигурации | |||
Измерительный столик 150 мм x 150 мм |
Измерительный столик 200 мм x 150 мм |
||
Диапазон измерений | Диапазон измерений | ||
X | 150 мм | X | 200 мм |
Y | 150 мм | Y | 150 мм |
(грубое смещение) Z | 230 мм | (грубое смещение) Z | 230 мм |
(точное смещение) Z | 230 мм | (точное смещение) Z | 230 мм |
Максимальная нагрузка стеклянной пластины |
15 кг | Максимальная нагрузка стеклянной пластины |
20 кг |
Разрешение датчика | Разрешение датчика | ||
X | 0.001 мм | X | 0.0005 мм |
Y | 0.001 мм | Y | 0.0005 мм |
Z | 0.0005 мм | Z | 0.0005 мм |
Повторяемость измерений | Повторяемость измерений | ||
X | 0.002 мм | X | 0.002 мм |
Y | 0.002 мм | Y | 0.002 мм |
Z | 0.008 мм | Z | 0.008 мм |
Погрешность измерений | U952D = 4+(5.5L/1000)µm* | Погрешность измерений | U952D = 2+(4.5L/1000)µm* |
Измерительный столик большой емкости | |||
Измерительный столик 300 мм x 225 мм |
Измерительный столик 400 мм x 300 мм |
||
Диапазон измерений | Диапазон измерений | ||
X | 300 мм | X | 400 мм |
Y | 225 мм | Y | 300 мм |
(грубое смещение) Z | 90 мм | (грубое смещение) Z | 90 мм |
(точное смещение) Z | 50 мм | (точное смещение) Z | 50 мм |
Максимальная нагрузка стеклянной пластины |
25 кг | Максимальная нагрузка стеклянной пластины |
25 кг |
Разрешение датчика | Разрешение датчика | ||
X | 0.001 мм | X | 0.001 мм |
Y | 0.001 мм | Y | 0.001 мм |
Z | 0.001 мм | Z | 0.001 мм |
Повторяемость измерений | Повторяемость измерений | ||
X | 0.010 мм | X | 0.010 мм |
Y | 0.010 мм | Y | 0.010 мм |
Z | 0.010 мм | Z | 0.010 мм |
Погрешность измерений | U952D = 15+(6.5L/1000)µm* | Погрешность измерений | U952D = 15+(8.5L/1000)µm* |
* где L = измеренная длина в мм (увеличение x200, температура 20°C, применение хрома для нанесения сетки, с точками пересечения на стандартной измерительной плоскости)
