3-х осевой измерительный микроскоп Hawk 5000

Обзор:

Микроскопы для бесконтактных измерений Hawk QC-5000 от компании Vision Engineering являются идеальным выбором для пользователей, которым требуется высокая производительность при выполнении операций по измерению и контролю качества.

Hawk QC-5000 обеспечивает высокую точность и повторяемость при измерении по 3 осям сложных промышленных изделий, изготовленных из любых материалов. Hawk QC-5000 является мощным и гибким решением, позволяющим удовлетворить самые высокие требования как при выполнении простых измерений вручную, так и в моделировании по нескольким параметрам с необходимостью осуществления импорта, экспорта и анализа данных.

В отличие от других профессиональных систем измерения Hawk позволяет получить изображение исключительно оптическими методами и гарантирует непревзойденную точность и повторяемость при измерении критических параметров.

Точность измерений сложных компонентов достигается благодаря высокой контрастности и высокому разрешению оптического изображения, что позволяет обеспечить простое и быстрое проведение измерений объектов. Черное на черном? Белое на белом? В любом случае Вы можете быть уверены в том, что результаты измерений будут точными и воспроизводимыми.

• Измерения по 3 осям (X, Y, Z) с высокой точностью и повторяемостью
• Запатентованное оптическое изображение позволяет четко определять границы и имеет отличное разрешение и контрастность
• Мощное и интуитивно понятное компьютерное программное обеспечение с расширенными возможностями по обработке данных
• Столик для прецизионных измерений в различной конфигурации
• Опция видео-обнаружения границ для повышения производительности
• Средства для фотографирования

Интуитивно понятное компьютерное программное обеспечение:

Hawk QC-5000 – это измерительные системы, выбираемые пользователями, которым требуется высокая точность с малым допуском при измерении прецизионных компонентов или сложных в наблюдении деталей, таких как низкоконтрастные пластмассовые изделия. В программном обеспечении QC-5000 со стандартным интерфейсом реализованы мощные функции обработки и анализа данных, включая статистическое управление технологическими процессами, а также импорт и экспорт из программ САПР.

Разнообразие измерительных задач отражено в широком диапазоне решений по бесконтактному измерению, предоставляемых компанией Vision Engineering. Для всех систем предусмотрено техническое сопровождение на высоком уровне, как до, так и после установки.

Превосходная оптика:

Для точного бесконтактного измерения прецизионных компонентов требуется высокое разрешение и контрастность изображений в сочетании с прецизионным измерительным столиком.

В микроскопах Hawk 5000 применяется запатентованная технология Dynascope™ компании Vision Engineering, что позволяет обеспечить простое и быстрое проведение измерений объектов. Превосходная оптическая четкость позволяет одновременно осуществлять визуальный контроль мелких деталей.

В отличие от видеосистем, где используются оцифрованные оптические данные, микроскопы Hawk 5000 позволяют получить изображение исключительно оптическим методом, то есть изображение не подвергается обработке перед выполнением измерений. Таким образом, гарантируется достоверность результатов измерения компонентов.

Прецизионный измерительный столик:

Hawk 5000 поставляется с измерительным столиком в различных конфигурациях с высокими техническими характеристиками и высокой производительностью, который обеспечивает диапазон измерения до 400 мм x 300 мм. Каждый измерительный столик проходит заводскую калибровка на устранение влияния нелинейных ошибок, что позволяет гарантировать оптимальную точность в соответствии с требованиями стандартов NPL/NAMAS/NIST для целей управления качеством по ISO 9000. В сочетании с измерительным датчиком с разрешением 0.5 мкм это позволяет достичь повторяемости измерений с точностью до 2 мкм, что гарантирует полную достоверность результатов.*

* при использовании измерительного столика 200 мм x 150 мм (увеличение x200, температура 20°C, применение хрома для нанесения сетки, с точками пересечения на стандартной измерительной плоскости)

Опции и принадлежности:

Освещение поверхности и нижняя подсветка позволяют регулировать яркость освещения для обеспечения соответствия требованиям любых задач. Подсветка поверхности может быть реализована в виде кольцевого 6-точечного осветителя, не создающего теней, с возможностью эпископического (через объектив) подсветки для наблюдения и измерений глухих отверстий. Возможность быстрого изменения кратности увеличения:: x10; x20; x50 и x100 (в стандартной комплектации x20), а также турель с 4 объективами высокого увеличения: x50; x100; x200, x400, x500 и x1000.



Профиль		Поверхность		Профиль и поверхность

QC-5000:

Система цифрового считывания данных Quadra-Chek и измерительное программное обеспечение являются основными системами для выполнения двух- и трехмерных измерений и контроля геометрических объектов. Метрологическое программное обеспечение QC-5000 представляет собой главный интерфейс управления в семействе систем бесконтактного измерения Hawk и обеспечивает поддержку оператора на всех этапах процесса измерения. Запатентованные функции позволяют снизить необходимость повторных измерений и упрощают выполнение сложных операций, предоставляя возможность видео-определения границ, что способствует повышению производительности.

Набор функций, реализованных в QC-5000, включает интуитивно понятные операции переноса и удаления, шаблоны макросов и баз данных, а также средства программирования и автоматизации.

Архитектура и ввод данных:

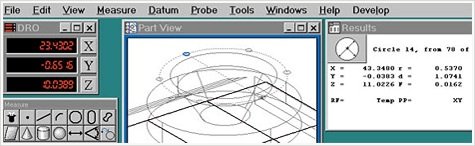

Интуитивно понятный экран

Центральным элементом программного обеспечения QC-5000 является окно визуального отображения деталей с традиционной панелью инструментов для определения параметров измерительных процессов. Унифицированный, интуитивно понятный интерфейс гарантирует точность работы оператора и снижает время на обучение.

Бесплатные обновления в течение всего срока службы

Загрузка обновлений происходит с веб-сайт Quadra-Chek без необходимости подключения программного обеспечения. По окончанию загрузки зарегистрированные пользователи получают уведомление по электронной почте.

Обучение работе с программным обеспечением и поддержка

Проводятся курсы обучения с выездом и без выезда к заказчику при установке любой системы. Программа курсов может быть составлена в соответствии с индивидуальными требованиями. Также можно получить дополнительную поддержку программного обеспечения для разработки серийных операций и процессов заказчика.

Измерение:

Measure Magic®

Для выполнения измерений просто установите режим измерения и нажмите на кнопку. QC-5000 без вмешательства оператора определит тип измеряемого параметра. Благодаря запатентованной функции Measure Magic оператор имеет возможность контролировать различные параметры, не отводя глаз от детали, что повышает производительность, точность работы и снижает утомляемость оператора.

Звуковые и визуальные сигналы с анимированными подсказками «следующий шаг» помогают оператору в работе, обеспечивая непрерывное выполнение рабочего процесса и увеличение скорости ввода данных.

Пересечения и конструкции

Выберите два или более параметров для создания пересечений или конструкций.

Усложненные расчеты

Поля итоговых значений можно настроить в соответствии с особыми требованиями к измерениям и для выполнения более сложных расчетов путем внедрения формул (например, автоматический расчет площади или длины окружности при каждом измерении окружности или выполнение сложных расчетов на основе коэффициентов, полученных исходя из значений нескольких параметров).

Программирование и автоматизация:

Программы для обработки деталей

Возможность создания программы для выполнения сложных или повторяющихся измерений с помощью простого в использовании универсального программного интерфейса. Запрограммируйте один раз последовательность измерений и запускайте ее снова по мере необходимости. Выполняйте измерения в одинаковом количестве точек в одной и той же последовательности для серии деталей.

Упрощенное создание программ

Активируйте функцию записи, чтобы дать возможность программному обеспечению «запомнить» последовательность операций по измерению, величину допусков и функции создания отчетов для выполнения измерений следующих деталей.

Импорт файлов САПР

Импортируйте созданные ранее файлы с технологическими данными из программ по обработке деталей, чтобы перейти непосредственно к процессу программирования и исключить ошибки, которые могут возникнуть при перенесении данных.

Управление и вывод данных:

Архивирование изображения детали

Запишите и сохраните графические результаты измерения деталей, включая размеры и другую информацию для актуальности записей, чтобы обеспечить удобный и непрерывный процесс контроля качества и создать архив справочных данных.

Управление данными

Встроенные средства позволяют получать, архивировать и восстанавливать данные в разных формах; возможно создание собственных электронных таблиц для упрощения процесса управления выполнения сложных или нестандартных расчетов.

Вывод

Упорядоченный обмен данными между операторами, управленческим персоналом, сотрудниками подразделений и групп контроля качества. Индивидуальные отчеты можно передавать в различные приложения, выводить на принтеры или заносить в базы данных, при этом появляется возможность обмениваться информацией в пределах компании или передавать ее по всему миру.

Отображение допусков

QC-5000 преобразует данные из подробных отчетов для вывода на экран в информативной форме, благодаря чему оператор может быстро просмотреть сведения по применявшимся для геометрических параметров допускам. При отображении результатов используется цветовая кодировка, в которой зеленый цвет означает соответствие условиям, а красный - несоответствие.

Встроенная база данных

Хранение, извлечение и управление огромными объемами данных по измерениям, выполненным в условиях цеха.

Генератор отчетов

Формирование высококачественных отчетов с использованием шаблонов с функцией перетаскивания упрощает процесс выбора и форматирования данных. Сохраните, распечатайте или отправьте по электронной почте отчеты о результатах, чтобы другие члены группы имели возможность их просмотреть.

Экспорт данных

Средства для удобной передачи измеренных данных в САПР для инженерного анализа или в приложения Microsoft для расширенной обработки.


Технические характеристики:

* в стандартной комплектации

Столик для прецизионных измерений в различной конфигурации
Измерительный столик 150 мм x 150 мм		Измерительный столик 200 мм x 150 мм
Диапазон измерений		Диапазон измерений
X	150 мм	X	200 мм
Y	150 мм	Y	150 мм
(грубое смещение) Z	230 мм	(грубое смещение) Z	230 мм
(точное смещение) Z	230 мм	(точное смещение) Z	230 мм
Максимальная нагрузка стеклянной пластины	15 кг	Максимальная нагрузка стеклянной пластины	20 кг
Разрешение датчика		Разрешение датчика
X	0.001 мм	X	0.0005 мм
Y	0.001 мм	Y	0.0005 мм
Z	0.0005 мм	Z	0.0005 мм
Повторяемость измерений		Повторяемость измерений
X	0.002 мм	X	0.002 мм
Y	0.002 мм	Y	0.002 мм
Z	0.008 мм	Z	0.008 мм
Погрешность измерений	U952D = 4+(5.5L/1000)µm*	Погрешность измерений	U952D = 2+(4.5L/1000)µm*

Измерительный столик большой емкости
Измерительный столик 300 мм x 225 мм		Измерительный столик 400 мм x 300 мм
Диапазон измерений		Диапазон измерений
X	300 мм	X	400 мм
Y	225 мм	Y	300 мм
(грубое смещение) Z	90 мм	(грубое смещение) Z	90 мм
(точное смещение) Z	50 мм	(точное смещение) Z	50 мм
Максимальная нагрузка стеклянной пластины	25 кг	Максимальная нагрузка стеклянной пластины	25 кг
Разрешение датчика		Разрешение датчика
X	0.001 мм	X	0.001 мм
Y	0.001 мм	Y	0.001 мм
Z	0.001 мм	Z	0.001 мм
Повторяемость измерений		Повторяемость измерений
X	0.010 мм	X	0.010 мм
Y	0.010 мм	Y	0.010 мм
Z	0.010 мм	Z	0.010 мм
Погрешность измерений	U952D = 15+(6.5L/1000)µm*	Погрешность измерений	U952D = 15+(8.5L/1000)µm*

* где L = измеренная длина в мм (увеличение x200, температура 20°C, применение хрома для нанесения сетки, с точками пересечения на стандартной измерительной плоскости)
