Самый низкий уровень шума. Самая высокая точность. Максимальная производительность.

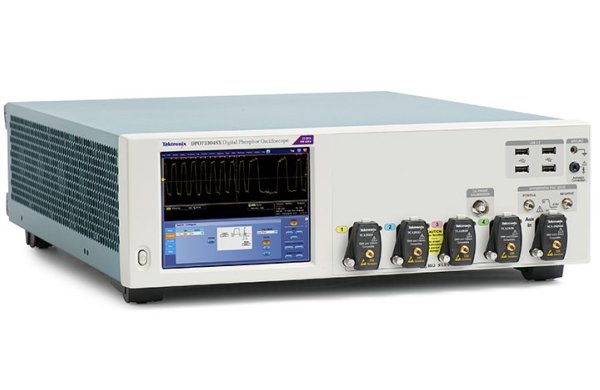

Откройте новые горизонты, используя осциллографы серии DPO70000SX с сокращенным временем выхода на рынок, благодаря их более высоким скоростям передачи данных, новым стандартам и передовым исследованиям .
- Проверка соответствия и отладка для PCIe, SATA/SAS, USB 3.1 Type-C, Thunderbolt 3 Type-C и DisplayPort 1.3/1.4 Type-C, HDMI 2.0, DDR, LPDDR и MIPI
- Определение характеристик сигналов PAM4 и NRZ
- Отладка комплексных подготовительных последовательностей канала 100G
- Самый низкий уровень шума и самая высокая точность для обнаружения сигнала в режиме реального времени при использовании моделей с полосой пропускания до 70 ГГц
- Компактный размер (5 1/4") с масштабируемым числом каналов и точное позиционирование для проверяемых устройств
| Описание | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы |
|---|---|---|---|---|
|
Моноблочный |
23 ГГц | 100 Гвыб/с, 50 Гвыб/с | 62,5 млн – 1 млрд точек | 2 на 23 ГГц, 4 на 23 ГГц |
| Описание | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы |
|---|---|---|---|---|
|
Моноблочный |
33 ГГц | 100 Гвыб/с, 50 Гвыб/с | 62,5 млн – 1 млрд точек | 2 на 33 ГГц, 4 на 23 ГГц |
| Описание | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы |
|---|---|---|---|---|
|
Моноблочный |
50 ГГц | 200 Гвыб/с, 100 Гвыб/с | 62,5 млн – 1 млрд точек | 1 на 50 ГГц, 2 на 33 ГГц |
| Описание | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы |
|---|---|---|---|---|
|
Моноблочный |
70 ГГц | 200 Гвыб/с, 100 Гвыб/с | 62,5 млн – 1 млрд точек | 1 на 70 ГГц, 2 на 33 ГГц |
| Описание | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы |
|---|---|---|---|---|
|
Двухблочная система |
33 ГГц | 100 Гвыб/с, 50 Гвыб/с | 62,5 млн – 1 млрд точек | 4 на 33 ГГц, 4 на 23 ГГц |
| Описание | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы |
|---|---|---|---|---|
|
Двухблочная система |
50 ГГц | 200 Гвыб/с, 100 Гвыб/с | 62,5 млн – 1 млрд точек | 2 на 50 ГГц, 4 на 33 ГГц |
| Описание | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Аналоговые каналы |
|---|---|---|---|---|
|
Двухблочная система |
70 ГГц | 200 Гвыб/с, 100 Гвыб/с | 62,5 млн – 1 млрд точек | 2 на 70 ГГц, 4 на 33 ГГц |
