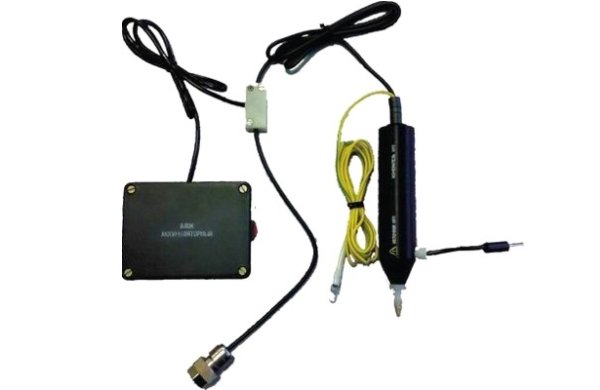

Пробник напряжения Я6-123
Я6-123 предназначен для измерения напряжения индустриальных радиопомех в электрических цепях в диапазоне частот от 9 кГц до 300 МГц
Технические характеристики Я6-123
• Вид пробника - однопроводный тип 2
• Диапазон частот 9 кГц – 300 МГц.
• Модуль полного входного сопротивления: в диапазоне частот 0,009 – 100 МГц 1500 ± 200 Ом
в диапазоне частот 100 – 300 МГц не менее 700 Ом
• Максимальное напряжение провод-земля постоянное 500 В
переменное частоты 50 Гц 380 В
переменное частоты 400 Гц 140 В
• Величина измеряемого сигнала при компрессии 1 дБ не менее ± пик 4 В.
• Собственные амплитудные шумы 10 нВ/√Гц
• Фазовый угол в полосе частот 0,15 – 100 МГц от – 30 до + 30 град.
• Коэффициент калибровки при работе на нагрузку 50 Ом 16 дБ.
• Погрешность коэффициента калибровки:
до 100 МГц не более 0,7 дБ,
100-300 МГц не более 1 дБ.
• Время работы без подзарядки аккумуляторов не менее 100 часов.
• Габаритные размеры:
пробника не более 29 х 152 мм,
аккумуляторного блока 100 х 75 х 40 мм.
• Масса: Я6 - 123 пробника 0,5 кг,
аккумуляторного блока 0,7 кг.
