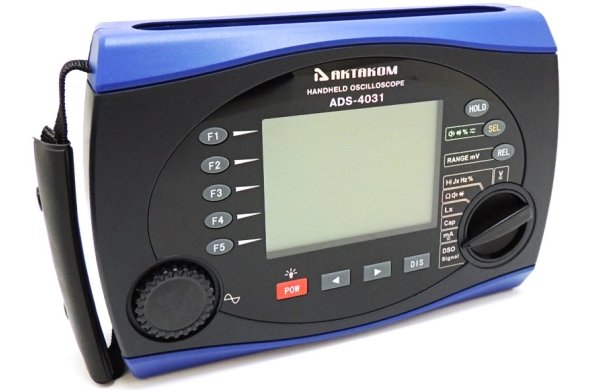

Портативный тестер AKTAKOM ADS-4031

Артикул: 1-10313

Характеристики осциллографа
Вертикальная система:
• Количество каналов: 1
• Полоса частот: DC ~ 25 МГц (X10 пробник)/ DC ~ 6 МГц (X1 пробник)
• Макс. частота дискретизации: 100 Мвыб/сек
• АЦП: 8 бит
• Время нарастания: ≤14 нс
• Глубина записи: 4 К
Горизонтальная система
• Коэффициент развертки: 10 нс/дел … 2,5 с/дел с шагом 1-2,5-5
• Погрешность временной базы: ±(0,01%+0,1 дел)
Хактеристики генератора
• Диапазон частот: 10 Гц…156 кГц
• Разрешение: 1 Гц (от 10 Гц до 100 Гц) /10 Гц (от 100 Гц до 1000 Гц) / 100 Гц (>1000 Гц)
• Формы сигнала: Синусоидальный, прямоугольный, треугольный, пилообразный
• Выходная амплитуда: 4,6 Впик-пик
Общие характеристики
• Дисплей: Монохромный ЖКИ (320 х 240), диагональ 3,8" (9,6 см) с LED подсветкой и регулировкой контрастности
• Размеры: 200 х 135 х 52 мм
• Вес: 980 г




Портативный тестер AKTAKOM ADS-4031


5 приборов в 1 корпусе: цифровой осциллограф, генератор сигналов, мультиметр, LCR измеритель и частотомер


Осциллограф
• Автоматические (5 типов) и курсорные измерения (?V, ?t)
• Автоматическая калибровка "нуля"
• Автоматическая установка временной базы и амплитуды
• Интерполятор Sin x/x
• Внутренняя память: 40 осциллограмм (запись/воспроизведение)


Генератор
• Технология прямого цифрового синтеза (DDS)
• 4 встроенные формы сигнала
• Максимальная рабочая частота - 156 кГц
• Использование прямоугольного сигнала генератора с периодом 200 мкс/400 мкс в качестве калибровочного для осциллографа


Мультиметр
• Максимальное измеряемое напряжение до 2000 В
• Максимальный измеряемый ток до 10А
• Измерение постоянного/переменного напряжения и тока, тест диодов и прозвонка целостности цепей
• Отображение формы сигнала нажатием одной кнопки
• Внутренняя память на 200 значений (напряжений)


Измеритель LCR
• Максимальное измеряемое сопротивление до 60 Ом, индуктивность до 2 Гн, емкость до 66 мФ


Частотомер
• Максимальное измеряемое значение частоты до 60 МГц


Другие режимы
• Режимы фиксации: максимальное, минимальное и текущее значение; пиковый детектор (P-D) и удержания пиков (P-H)
• Тестирование кварцевых резонаторов: от 32 кГц до 10 МГц
• Измерение коэффициента усиления PNP и NPN транзисторов по току (h21э): от 0 до 1000
• Встроенный ИК-приемник для тестирования ИК-устройств на частоте 38 кГц (IRC-тест)




Характеристики
Характеристики осциллографа
Вертикальная система Количество каналов 1
Полоса частот DC ~ 25 МГц (X10 пробник)/ DC ~ 6 МГц (X1 пробник)
Макс. частота дискретизации 100 Мвыб/сек
Связь по входу Закрытый, открытый
Коэффициент отклонения 20 мВ/дел … 50 В/дел с шагом 1-2-5
Погрешность установки ±(5%+0,1дел)
Входное сопротивление 1 МОм ± 2% || 20 пФ ± 3 пФ
АЦП 8 бит
Время нарастания ≤14 нс
Глубина записи 4 К
Максимальное напряжение на входе 300 В пик-пик (на делителе X10)
Горизонтальная система Коэффициент развертки 10 нс/дел … 2,5 с/дел с шагом 1-2,5-5
Погрешность временной базы ±(0,01%+0,1 дел)
Синхронизация Режим запуска Однократный, нормальный
Тип запуска По фронту (нарастающий/спадающий), по видео (поле, строка)
Автоматические измерения Амплитудные измерения Vпик-пик,+Vпик,-Vпик
Частотно-временная область Частота (f), период (T)
Точность автоизмерений ± (5%+0,1 дел)
Характеристики генератора
Диапазон частот 10 Гц…156 кГц
Разрешение 1 Гц (от 10 Гц до 100 Гц) /10 Гц (от 100 Гц до 1000 Гц) / 100 Гц (>1000 Гц)
Формы сигнала Синусоидальный, прямоугольный, треугольный, пилообразный
Выходная амплитуда 4,6 Впик-пик
Характеристики в режиме мультиметра
Разрядность дисплея 6600 отсчетов
Выбор диапазона измерения ручной, автоматический
Постоянное напряжение 600 мВ (только ручной) / 6 В/ 60 В/ 600 В/ 2000 В
Переменное напряжение 600 мВ (только ручной) / 6 В/ 60 В/ 600 В/ 1000 В
Диапазон частот (перем.напряжение) 40 Гц…50 КГц (от 6 В до 100 В)
Разрешение (напряжение) 100 мкВ / 1 мВ / 10 мВ/ 100 мВ/ 1 В
Базовая точность (напряжение) ± 0,8% (кроме 1000 В и 2000 В)
Постоянный ток 30 мА / 600 мА - прямое измерение, 10 А - с шунтом
Переменный ток 30 мА / 600 мА - прямое измерение, 10 А - с шунтом
Диапазон частот (перем.ток) 40 Гц…5 КГц
Разрешение (ток) 10 мкА/ 100 мкА / 10 мА
Базовая точность (ток) ±1% (пост.ток) / ±1,5% (перем.ток)
Характеристики в режиме LCR-метра
Тестовая частота до 156 кГц
Сопротивление 600 Ом / 6 кОм/ 60 кОм/ 600 кОм/ 6 МОм/ 60 МОм
Разрешение (сопротивление) 100 мОм / 1 Ом / 10 Ом/ 100 Ом/ 1 кОм/ 100 кОм
Базовая точность (сопротивление) ± 1%
Емкость 6,6 нФ / 66 нФ/ 660 нФ/ 6,6 мкФ/ 66 мкФ/ 660 мкФ/6,6 мФ/ 66 мФ
Разрешение (емкость) 1 пФ / 10 пФ / 100 пФ/ 1 нФ/ 10 нФ/ 100 нФ/ 1 мкФ/ 10 мкФ
Базовая точность (емкость) ± 3% (кроме 6,6 мФ/ 66 мФ)
Время тестирования (емкость) < 1,2 сек (@6000 мкФ)
Индуктивность 10 мкГн / 100 мкГн/ 1 мГн /10 мГн/ 100 мГн/ 2 Гн
Разрешение (индуктивность) 0,1 мкГн/ 1 мкГн/ 100 мкГн / 1 мГн/ 10 мГн/ 100 мГн
Базовая точность (индуктивность) ± 5%
Характеристики в режиме измерения частоты
Диапазон измерения 10 Гц…60 МГц
Наилучшее разрешение 0,1 мкГц
Базовая точность ± 2%
Чувствительность 500 мВ
Коэффициент заполнения 10%...94,9%
Общие характеристики
Дисплей Монохромный ЖКИ (320 х 240), диагональ 3,8" (9,6 см) с LED подсветкой и регулировкой контрастности
Интерфейс USB
Питание Ni-Mh батарея 1600 мА?ч (время работы 5-6 часов)
Зарядное устройство 110-250 В, 50 Гц
Рабочая температура 0 …40 °С
Размеры 200 х 135 х 52 мм
Вес 980 г




Комплектация

• Прибор
• Осциллографический пробник
• Кабель генератора
• Кабель мультиметра
• Кабель для тестирования LC компонентов
• Токовый шунт
• Адаптер для тестирования транзисторов и кварцевых резонаторов
• Кабель USB
• Зарядное устройство
• Кейс
