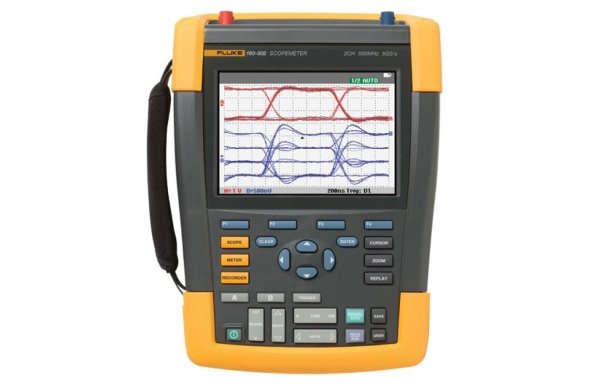

Портативный осциллограф FLuke 190-502/S Цветной портативный осциллограф-мультиметр, 500 МГц, 2 канала, набор SCC-290 в комплекте Осциллографы Fluke 190 серии II ScopeMeter® имеют электрически изолированные каналы, и класс безопасности для промышленного применения. В этих осциллографах сочетается прочность и портативность с высокой производительностью настольного осциллографа, что позволяет не только устранять неисправности микроэлектроники, но и решать задачи в силовой электронике. Выберите двух- или четырехканальную модель с широким выбором различных полос пропускания. Высокая частота выборки до 5,0 Гвыб./с, разрешение 200 пс и объемная память 10000 точек на канал позволяют провести высокоточные измерения и отобразить подробные сведения о форме сигнала, помехи и другие искажения. Проведение измерений, связанных с синхронизацией и амплитудой на трехфазных и трехосевых системах управления и простое сравнение и сопоставление нескольких точек измерений в проверяемой цепи. Функции TrendPlot™, ScopeRecord™ и Connect-and-View™ помогут провести быструю диагностику промышленного оборудования, органов управления автоматикой и процессами, а также силовой электроники, что снизит затраты на ремонт и время простоя. Эти функции обеспечивают легкость использования осциллографов при диагностике наиболее сложных проблем, таких как сложные формы сигнала, наведенные помехи, перемежающиеся события и флуктуации/дрейф сигнала. Новые технологии литиево-ионных аккумуляторов позволяют использовать осциллограф в течение всего дня.

Сравнение осциллограмм и удобное измерение синхронизации и амплитуды по 4 каналам одновременно.	Полоса пропускания 500 МГц и частота дискретизации 5 Гвыб/с может выявить шум и искажения сигнала, которые в ином случае остались бы незамеченными.	Частота дискретизации 5 Гвыб/с или разрешение дискретизации 200 пс обеспечивает детализацию, необходимую для проверки фронта сигнала dV/dt или признаков вредных отражений.

Конструкция высшей категории безопасности предусматривает использование в тяжелых условиях

Номинальные параметры соответствуют CAT IV Измерительные приборы ScopeMeter представляют
собой прочные инструменты для устранения неисправностей в промышленности. Новые осциллографы
190 серии II представляют собой приборы с двойной изоляцией и плавающими входами, предназначенные
для измерений в условиях CAT III 1000 В/CAT IV 600 В.

Безопасное измерение напряжения от мВ до кВ Независимые изолированные входы позволяют проводить
измерения в смешанных условий относительно различных потенциалов земли и снижают риск случайных
коротких замыканий. Традиционные настольные осциллографы без специальных дифференциальных
щупов для измерения напряжения и трансформаторов развязки могут проводить измерения только
относительно заземления линии питания. Стандартные щупы позволяют выполнять измерения в широком
диапазоне напряжений от мВ до кВ, позволяя решать любые задачи - от микроэлектроники до электрических
устройств среднего напряжения для тяжелых условий эксплуатации.

Класс защиты IP-51 для сложных условий среды

Надежные и ударопрочные переносные осциллографы ScopeMeter предназначены для грязных и опасных
условий эксплуатации. Благодаря герметичному корпусу они могут переносить воздействие пыли, брызг,
влажности и грязи в воздухе. При каждом использовании приборов ScopeMeter вы можете быть уверены
в их надежности, где бы вам ни приходилось работать.

Категории напряжения
Категория превышения напряжения	Краткое описание	Примеры
КАТ. IV	Точка подключения к трехфазной сети, любые наружные линии	• Относится к “начальной точке”; т.е. к точке подключения низковольтной сети к основной сети электропитания • Электросчетчики, первичное оборудование защиты от перегрузки по току • Наружный и технологический вводы, технологический отвод от столба к зданию, шина между счетчиком и щитом • Воздушная линия к отдельно стоящему зданию, подземная линия к насосу в колодце
КАТ. III	Трехфазное энергоснабжение, в том числе однофазные линии освещения	• Стационарное оборудование,такое как распределительные шкафы и трехфазные двигатели • Шина и фидер на заводах • Линии питания и короткие отводы, щитовые распределительные устройства • Системы освещения в больших зданиях • Розетки для бытовых электроприборов на небольшом расстоянии от технологического входа
КАТ. II	Нагрузки, подключаемые к однофазным электрическим розеткам	• Бытовые электроприборы, переносные инструменты и другие домашние и подобные им нагрузки • Розетки и длинные отводы – Розетки более чем в 10 метрах (30 футах) от источника категории III (CAT III). – Розетки более чем в 20 метрах (60 футах) от источника категории IV (CAT IV)
КАТ. I	Электроника	• Защищенное электронное оборудование • Оборудование, подключенное к цепям (источникам), в которых предусмотрены средства для ограничения выбросов напряжения до допустимо низкого уровня • Любой высоковольтный маломощный источник, основанный на трансформаторе с высокоомной обмоткой, например, высоковольтный блок копировального аппарата

Умножьте свои возможности диагностики

Представляем первый четырехканальный осциллограф категории CAT IV Первые четырехканальные переносные осциллографы категории CAT III 1000 В/CAT IV 600 В на рынке, новые приборы 190 серии II обеспечивают беспрецедентное сочетание производительности и прочности в полевых условиях.

Решение новых задач, связанных с промышленным оборудованием, автоматикой и управлением процессами, силовой преобразовательной электроникой Одновременный анализ соотношений синхронизации и амплитуды нескольких сигналов, легкое сравнение и сопоставление кривых и простое обнаружение отклонений.

• Применение с устройствами трехфазного питания, такими как промышленные двигатели и приводы, ИБП и преобразователи ветровой и солнечной энергии, а также органами управления дизельных локомотивов на транспорте
• Проведение трехосевых измерений при необходимости одновременного измерения входных, выходных сигналов и сигналов управления
• Силовые электронные устройства на IGBT производят импульсы с быстрым высоковольтным фронтом (dv/dt), разрешение дискретизации осциллографа критически важно для определения времени нарастания и амплитуды и пика отражений.

Максимальная портативность

Новые высокопроизводительные батареи используют преимущества литиево-ионной технологии и обеспечивают работоспособность в течение восьми часов. Благодаря легкодоступной крышке батареи, ее можно быстро заменять Возможность подключения с помощью USB позволяет легко регистрировать и передавать осциллограммы Новый прибор Fluke 190 серии II оснащен двумя USB-портами, которые электрически изолированы от входных цепей измерений. Удобный перенос данных на ПК Архивирование осциллограмм и их отправка изготовителям, коллегам и персоналу поддержки. Хранение осциллограмм, снимков экранов и настроек оборудования на запоминающих устройствах USB.


При работе с промышленной электроникой четыре канала позволяют выполнять трехмерные проверки с одновременным измерением сигналов входа, выхода и обратной связи.	В трехфазных системах, таких как приводы с переменной скоростью, ИБП и запасные генераторы, четыре канала используются для диагностики неисправностей подачи питания, преобразователей постоянного тока и кабельных соединений.
Легкая диагностика вопросов, связанных с синхронизацией, с помощью нескольких сигналов • Одновременное измерение нескольких связанных сигналов в реальном времени • Измерение сочетания входных и выходных сигналов и предохранительной блокировки систем, и контуров обратной связи Обнаружение неисправностей в промышленных системах, включая следующие: • перегрузка цепей по напряжению/току • несоответствие ослабления/входного сопротивления • флуктуации/дрейф сигнала • целостность сигналов контуров преобразования • проверка важнейших сигналов в контрольных точках • вопросы, связанные с входом/выходом/обратной связью • наведенные помехи и искажения • случайные остановы/сбросы Диагностика приводов с регулируемой частотой вращения и преобразователей и инверторов питания • Гармоники, переходные процессы и нагрузки на входах трехфазного питания • Поиск неисправностей преобразователей постоянного тока в переменный вследствие неисправных управляющих контуров или уровней IGBT • Кабельные линии - проверка выходных ШИМ сигналов на наличие отражений и переходных процессов • Точное измерение времени перехода фронта импульса IGBT, амплитуды и пика отражений • Измерение Vpwm как меры действующего напряжения на выходах приводов

Измерительные приборы Fluke ScopeMeter® облегчают работу пользователей

Просмотр событий при помощи быстрых замеров высокого разрешения в реальном времени. Обеспечивается высокая частота дискретизации: до 5 Гвыб/с с разрешением до 200 пс


Функция Connect-and-View™ (подключи и смотри) позволяет захватить наиболее сложные сигналы электроприводов.	Встроенный мультиметр обеспечивает точные измерения.	Определение тенденций с помощью регистрации перемежающихся событий, дрейфа или флуктуаций сигнала.
Режим запуска Connect and View™ (подключи и смотри) предназначен для мгновенного включения стабильного отображения Имеющие опыт работы с другими осциллографами знают, что запуск развертки не всегда происходит так, как требуется. Если настройки неверны, результаты могут быть нестабильными или неточными. Функция Connect-and-View™ автоматически настраивает правильные параметры запуска путем распознавания характеристик сигнала. Без единого нажатия кнопки обеспечивается стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы приводов двигателей и управляющие сигналы. Это происходит особенно быстро и удобно при быстром последовательном измерении в нескольких точках. Встроенный цифровой мультиметр Удобный переход от анализа формы сигнала к точному измерению встроенным цифровым мультиметром с разрядностью 5000. Функции мультиметра включают напряжение постоянного тока, переменного тока, постоянного+переменного тока, сопротивление, целостность и проверку диодов. Измерение тока и температуры с применением соответствующих шунтов, щупов или адаптера с большим диапазоном коэффициентов масштабирования. Режим ScopeRecord™ для записи осциллограмм высокого разрешения на протяжении 48 часов В памяти ScopeRecord™можно сохранить до 30 000 точек данных на канал с регистрацией быстрых перемежающихся сигналов и всплесков продолжительностью от 8 нс. (Для дальнейшего анализа можно сохранять два набора многоканальных записей.) • Записывает события как профили движения и циклы запуска ИБП, блока питания или двигателя • Благодаря режиму остановки по внешнему сигналу осциллограф автоматически распознает сбой питания и сохраняет осциллограмму предшествующего момента Безбумажный регистратор TrendPlot™ - запись данных со сроком до 22 дней для облегчения поиска перемежающихся сбоев Непостоянные сбои особенно трудно обнаружить. Такие перемежающиеся сбои могут быть вызваны плохими соединениями, пылью, грязью, коррозией, дефектными проводами или разъемами, и т.п. Остановка машины также может быть вызвана такими факторами, как отключения подачи питания, просадки напряжения питания, запуски и остановки двигателя. Люди могут отсутствовать в такой момент, но осциллограф Fluke ничего не упустит. • Построение графиков минимальных и максимальных пиковых значений, а также среднего значения за время до 22 дней • Построение графиков любых сочетаний напряжения, силы тока, температуры, частоты и фазы на всех четырех входах с указанием времени и даты для точного указания сбоев

Сохранение состояния, быстрое преобразование Фурье, математические функции и сопоставление огибающих осциллограмм


Проверка на соответствие фактического сигнала опорному шаблону.	Функция Digital Persistence (сохранение состояния) позволяет просматривать сложные и модулированные сигналы в режиме аналогового осциллографа.	Анализ астотного спектра дает информацию о частотах, содержащихся в сигнале.
Просмотр прошлых событий при помощи функции автоматической записи и отображения последних 100 экранов Крайне неприятно увидеть одноразовый аномальный всплеск и упустить его. Осциллограф Fluke решает эту проблему, позволяя увидеть прошедшие события путем нажатия кнопки повтора. • При нормальном использовании прибор автоматически запоминает последние 100 экранов. Каждый раз при записи нового изображения стирается самое старое. • В любое время можно "заморозить" последние 100 экранов и просмотреть их кадр за кадром, или просмотреть их, как "живую" анимацию. • Можно использовать курсоры для дальнейшего анализа. • При помощи функции расширенного срабатывания можно записать до 100 отдельных событий (два набора по 100 записанных экранов каждый с индивидуальными метками времени могут храниться для повторного вызова или загрузки на ПК). Курсоры и автоматические измерения осциллограмм При помощи функций 30 автоматических измерений, курсоров и увеличения осциллограф проводит автоматические измерения мощности и среднеквадратичного напряжения на указанной части осциллограммы за определенный период. Программное обеспечение FlukeView® ScopeMeter для документирования, архивации и анализа Получите больше результатов от ScopeMeter с программным обеспечением FlukeView® ScopeMeter® SW90W для Windows. • Документирование — передача осциллограмм, снимков экрана и данных на ПК для печати или импорта данных для отчета • Добавление текста к настройкам осциллографа позволяет оператору увидеть указания при вызове настроек • Архивы — создание библиотеки осциллограмм для легкого сравнения осциллограмм и проверки "годен/негоден" • Анализ — использование курсоров, проведение спектрального анализа и экспорта данных в другую программу анализа • Подключение к ПК при помощи USB-кабеля с оптической изоляцией

Характеристики
Полоса пропускания	500 МГц
Входы осциллографа	2
Частота дискретизации	до 5 GS/s
Разрешение	до 200 пс
Объем памяти	Регистрация осциллограмм до 10000 точек на канал
Категория безопасности CAT III	1000 В
Категория безопасности CAT IV	600 В
Регистрация выбросов	8 нс
Размеры	270 x 190 x 70 мм
Вес	2,2 кг

Промышленные применения
	Промышленный сектор		Промышленная электроника			Полевое обслуживание электроники
Технологии	Электрика	Электромеханика	Органы управления процессами	Автоматизация	Электронные приборы управления питанием	Медицинские системы получения изображений	Авиационная электроника	Системы аудио- и видеонаблюдения и безопасности
Оборудование	Коммутационные устройства, устройства блокировки, электродвигатели, насосы, вентиляторы, печи, прессы, миксеры, рефрижераторы	Приводы, линейные двигатели, датчики давления и положения, упаковочное оборудование	Преобразователи / датчики, контроллеры, калиброванные измерительные приборы	Программируемые логические контроллеры, датчики, преобразователи, контроллеры перемещений, преобразователи углового положения в код, сканеры, устройства чтения, принтеры	Приводы с регулируемой частотой вращения на основе преобразователей, блоки бесперебойного питания, солнечные инверторы, системы резервного питания	Оборудование для рентгеновских, магнитно- резонансных, ультразвуковых исследований	Навигационные системы авиационных линий, коммуникационные системы, радары, бортовые системы управления воздушных судов	Устройства безопасности розничной торговли, оборудование наружного наблюдения, радиочастотной идентификации
Промышленная электроника, автоматика, проверка систем управления процессами и обслуживание электронных систем на выезде
190-062		•
190-102			•
190-202				•
190-502					•	•	•	•
190-104			•
190-204				•	•	•	•	•

Сравнительные характеристики
	190-062	190-102	190-202	190-502	190-104	190-204
Полоса пропускания (МГц)	60	100	200	500	100	200
Входы осциллографа	2	2	2	2	4	4
Встроенный цифровой мультиметр	1	1	1	1
TrendPlot™ по двум входам	•	•	•	•
TrendPlot™ по четырем входам					•	•
Режим ScopeRecord	•	•	•	•	•	•
Режим автоматической регистрации и воспроизведения	•	•	•	•	•	•
Курсоры	•	•	•	•	•	•
Масштабирование	•	•	•	•	•	•
Расширенные функции измерения мощности	•	•	•	•	•	•
Категория безопасности EN61010-1 CAT III	1000 В	1000 В	1000 В	1000 В	1000 В	1000 В
Категория безопасности EN61010-1 CAT III	600 В	600 В	600 В	600 В	600 В	600 В
Батарея	4 ч Li-Ion (8 ч - приобретается отдельно)	4 ч Li-Ion (8 ч - приобретается отдельно)	7 ч, Li-Ion	7 ч, Li-Ion	7 ч, Li-Ion	7 ч, Li-Ion
Изолированный USB-порт	•	•	•	•	•	•
Изолированный USB-порт	•	•	•	•	•	•

Рекомендуемые принадлежности
C290	жесткий чехол для переноски приборов 190 Series II
HH290	крючок для подвешивания приборов ScopeMeter 190 Series II
SCC290	ПО FlukeView (полная версия) и набор для переноски C290 для моделей 190 Series II
*VPS410-R*	набор пробников напряжения, 10:1, 300 МГц, один красный набор
*VPS410-G*	набор пробников напряжения, 10:1, 300 МГц, один серый набор
*VPS410-B*	набор пробников напряжения, 10:1, 300 МГц, один синий набор
VPS410-V	набор пробников напряжения, 10:1, 300 МГц, один зеленый набор
VPS420-R	набор высоковольтных пробников напряжения 150 МГц, 100:1, KAT. III 2000 В (1000 В относительно земли)
BC190	адаптер питания/зарядное устройство
*EBC290*	внешнее зарядное устройство для BP290 и BP291
*TL175*	набор безопасных тестовых проводников TwistGuard™ (1 красный, 1 черный)
*BP290*	литий-ионная аккумуляторная батарея, 2400 мА·ч
*BP291*	литий-ионная аккумуляторная батарея, 4800 мА·ч
*SW90W*	ПО FlukeView® для ScopeMeter для Windows® (полная версия)
*AS400*	набор расширений для аксессуаров
*RS400*	набор для замены аксессуаров пробников
