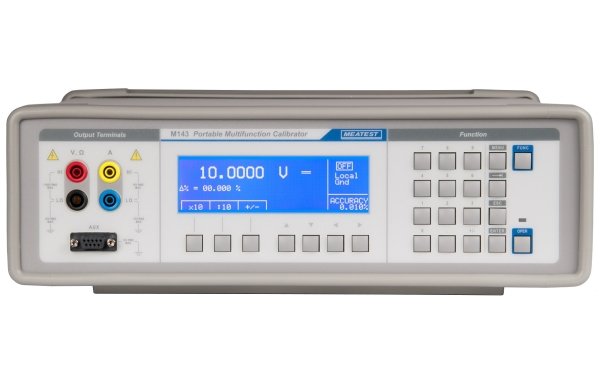

M143 —это экономичное решение для калибровки измерителей электрических величин номиналом до 1000 В и 20 А. Базовая погрешность 0,01% по напряжению постоянного тока идеально подходит для калибровки 3,5- и 4,5-разрядных мультиметров. Режим сопротивления основан на восьми резисторах в фиксированном диапазоне от 10 Ом до 100 МОм. Калибратор имеет встроенный режим имитации датчиков температуры, основанных на термопаре. Также калибратор опционально оснащается функцией моделирования РТД. Благодаря своим небольшим размерам и малому весу калибратор можно с легкостью использовать в полевых условиях. |
Возможности и производительность
- Диапазон напряжения — 0–1000 В DC/AC с точностью 0,01%.
- Расширенный диапазон тока — 0–20 A DC/AC с точностью 0,02%.
- Возможность калибровки токовых клещей номиналом до 1000 А.
- Моделирование термопар в диапазоне — +250…1850 °C.
- Внешний Pt1000 датчик для автоматической компенсации температуры холодного спая
- Опция моделирования температуры RTD датчиков.
- Небольшие габариты, вес 9 кг
Технические характеристики
| Постоянное и синусоидальное напряжение | |
| Суммарный диапазон | От 0,0000 мВ до 1000,00 В DC, от 1,0000 мВ до 1000,00 В AC |
| Внутренние диапазоны | 100 мВ, 1 В, 10 В, 100 В, 1000 В |
| Разрешение | 5,5 разрядов |
| Частотный диапазон для AC режима |
От 1 мВ до 10 В для диапазона от 20 Гц до 2 кГц; 10–1000 В для диапазона от 40 Гц до 1 кГц |
| Погрешность частоты | 0,01% |
| Разрешение настройки частоты | 5,5 разрядов |
| Несинусоидальное напряжение | |
| Диапазон напряжения | От 1,0000 мВ пик до 10,0000 В пик |
| Типы форм сигнала | Пилообразный, треугольный, прямоугольный (симметричный), синусоидальный сигнал с ограничением по амплитуде |
| Частотный диапазон | 20,000–80,000 Гц |
| Погрешность частоты | 0,3% |
| Постоянный и синусоидальный ток | |
| Суммарный диапазон | От 0,000 мкА до 20,000 A DC, от 1,000 мкА до 20,000 A AC |
| Внутренние диапазоны | 200 мкА, 2 мА, 20 мА, 200 мА, 2 A, 20 A |
| Частотный диапазон для AC режима | 20 Гц до 1 кГц |
| Погрешность частоты | 0,01% |
| Несинусоидальный ток | |
| Диапазон тока | От 100,000 мкА пик до 2,00000 А пик |
| Типы форм сигнала | Пилообразный, треугольный, прямоугольный (симметричный), синусоидальный сигнал с ограничением по амплитуде |
| Частотный диапазон | 20,000–80,000 Гц |
| Погрешность частоты | 0,01% |
| Погрешность амплитуды | 0,3% |
| Сопротивление | |
| Количество резисторов | 8 |
| Диапазон | От 10 Ом до 100 МОм |
| Разрешение калибровочного значения | 5 разрядов |
| Макс. испытательное напряжение | 50 В эфф. или 0,1 Вт |
| Тип подключения | Двухпроводное |
| Имитация температуры датчиков TC/RTD* | |
| Типы термопар | R, S, B, J, T, E, K, N |
| TП температурный диапазон | –250,0…+1820,0 °C в зависимости от типа |
| TП компенсационной температуры холодного спая |
Фиксированный диапазон –5,0…50,0 °C Автоматически при использовании внешнего датчика температуры |
| Погрешность TП компенсации | 0,2 °C |
| Типы РТД | Pt 1.385, Pt 1.392, Ni |
| TC температурный диапазон | –50,0…+850,0 °C в зависимости от типа |
| Диапазон коэффициент R0 | 100–1000 Ом |
| Тип подключения | 4-проводное |
| Температурная шкала/единицы | IPTS68, ITS90/°C, °F |
| Разрешение установки температуры | 0,1 °C/°F |
| Генерация частоты | |
| Форма сигнала | Прямоугольный (TTL) 5 В пик-пик |
| Погрешность амплитуды | 10% |
| Сопротивление | 50 Ом ± 5% |
| Частотный диапазон | От 0,100 Гц до 2,00000 МГц |
| Погрешность частоты | 0,01% |
| Общие характеристики | |
| Диапазон эталонной температуры | (23±2) °C |
| Относительная влажность | <80% при +30 °C, <70% при +40 °C, <40% при +50 °C |
| Стандарт безопасности | Соответствует EN/IEC 61010-1:2001 |
| Диапазон температуры работы | +10…+40 °C |
| Диапазон температуры хранения | –20…+50 °C |
| Питание от сети | 115/230 В, 50/60 Гц |
| Потребляемая мощность (max) | 250 В•А |
| Габаритные размеры (ШхВхГ) | 325х111х316 мм |
| Вес | 9 кг |
| Интерфейсы | RS-232, (IEEE488 как опция) |
Погрешность
Погрешность напряжения
| Постоянное напряжение | Переменное напряжение | |||
| Диапазон | % от значения + % от диапазона | Диапазон | % от значения + % от диапазона | % от значения + % от диапазона |
| 20–200 Гц | 200 Гц до 2 кГц | |||
| 0,0000–10,0000 мВ | 0,05 + 0,10 | 1,0000–10,0000 мВ | 0,2 + 0,25 | 0,2 + 0,30 |
| 10,000–100,000 мВ | 0,01 + 0,010 | 10,000–100,000 мВ | 0,1 + 0,05 | 0,15 + 0,07 |
| 0,10000–1,00000 В | 0,008 + 0,002 | 0,10000–1,00000 В | 0,05 + 0,005 | 0,07 + 0,01 |
| 1,0000–10,0000 В | 0,008 + 0,002 | 1,0000–10,0000 В | 0,05 + 0,005 | 0,07 + 0,03 |
| 10,000–100,000 В | 0,015 + 0,004 | 10,000–100,000 В | 0,05 + 0,010 | 0,07 + 0,03 |
| 100,00–1000,00 В | 0,018 + 0,004 | 100,00–1000,00 В | 0,07 + 0,020 | 0,1 + 0,03 |
Примечание: * Диапазон напряжения 100–1000 В, частота от 40 Гц до 1 кГц.
Дополнительные параметры
| Диапазон | 10 мВ | 100 мВ | 1 В | 10 В | 100 В | 1000 В |
| THD* | 0,05% + 200 мкВ | 0,05% + 300 мкВ | 0,05% | 0,05% | 0,10% | 0,15% |
| Максимальный ток на выходе | 5 мА | 5 мА | 10 мА | 30 мА | 10 мА | 2 мА |
| Максимальный импеданс | ||||||
| Максимальная емкостная нагрузки | 500 пФ | 500 пФ | 500 пФ | 500 пФ | 300 пФ | 150 пФ |
Примечание: * Параметр включает нелинейные искажения и негармонический шум в диапазоне частот до 100 кГц.
Погрешность тока
| Постоянный ток | Переменный ток | |||
| Диапазон | % от значения + % от диапазона | Диапазон | % от значения + % от диапазона | % от значения + % от диапазона |
| 20–200 Гц | 200 Гц до 1 кГц | |||
| 0,000–200,000 мкА | 0,050 + 0,01 | 1,000–200,00 мкА | 0,25 + 0,010 | 0,30 + 0,25 |
| 0,20000–2,00000 мА | 0,025+0,005 | 0,20000–2,00000 мА | 0,10 + 0,010 | 0,20 + 0,05 |
| 2,0000–20,0000 мА | 0,015 + 0,003 | 2,0000–20,0000 мА | 0,07 + 0,005 | 0,20 + 0,05 |
| 200,000 мА-2,0000 A | 0,015 + 0,005 | 200,000 мА-2,0000 A | 0,10 + 0,005 | 0,25 + 0,05 |
| 2,0000–20,000 A | 0,1 + 0,01 | 2,0000–20,000 A | 0,20 + 0,015 | 0,25 + 0,05 |
Примечание: * Диапазон тока до 20 A, частота от 20 Гц до 500 Гц.
Погрешность сопротивления
| Номинальное значение, Ом | 10 | 100 | 1 к | 10 к | 100 к | 1 М | 10 М | 100 М |
| Максимальное отклонение от номинальног значения, % | 5 | 1 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 5 |
| Погрешность калибр. знач. (%) | 0,03+25 мОм | 0,05 | 0,02 | 0,02 | 0,02 | 0,05 | 0,05 | 0,05 |
Погрешность имитации температуры
| Датчики термопары | Датчики РТД | ||||
| Тип термопары | Диапазон, °С | Погрешность, °С | Тип датчика | Диапазон, °С | Погрешность, °С |
| R | –50,0…+1767,0 | 1,2–2,5 | Pt100…Pt200 | –200,0…0,0 | 0,2 |
| S | –50,0…+1767,0 | 1,5–2,2 | Pt100…Pt200 | 0,0…+850,0 | 0,1 |
| B | –400,0…+1820,0 | 1,3–2,7 | Pt200…Pt1000 | –200,0…0,0 | 0,1 |
| J | –210,0…+1200,0 | 0,3–0,9 | Pt200…Pt1000 | 0,0…+850,0 | 0,1 |
| T | –200,0…+400,0 | 0,3–0,9 | Ni100…Ni200 | –60,0…0,0 | 0,2 |
| E | –250,0...+1000,0 | 0,2–1,7 | Ni100…Ni200 | 0,0…+300,0 | 0,1 |
| K | –200,0…+1372,0 | 0,4–0,8 | Ni200…Ni1000 | –60,0…0,0 | 0,1 |
| N | –200,0...+1300,0 | 0,5–1,3 | Ni200…Ni1000 | 0,0…+300,0 | 0,1 |
Информация для заказа
Комплект поставки:
- Calibro-143 портативный многофункциональный калибратор.
- Измерительные провода 1000 В/20 А, 1 м, 2 шт.
- Шнур питания.
- Сертификат первичной калибровки.
- Кабель RS-232.
- Опция 143-90 — внешний температурный датчик Pt1000.
- Руководство пользователя.
Дополнительные принадлежности:
- Опция 143-60 — адаптер для имитации РТД.
