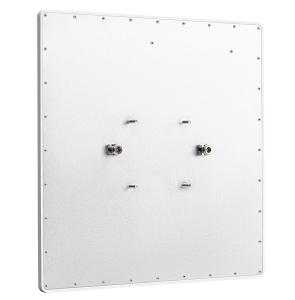

Планарная направленная антенна INWAVE PPA-5000X

Артикул: 1-386208

  • Диапазон рабочих частот: 5.1–5.4 ГГц
  • Коэффициент усиления: 22.5 дБ
  • КСВН, не более: 1.8
  • Антенна предназначена для построения сетей передачи данных стандарта IEEE 802.11b/g/n (WiFi)
  • Соответствует ETSI EN 301 525 V1.1.1 CS (2000-06)

Патч-антенна представляет собой полосковую узкополосную слабонаправленную антенну, изготовленную по технологии производства печатных плат. Антенна состоит из металлизированных элементов, расположенных на диэлектрической подложке. Печатные антенны нашли широкое применение в большинстве современных электронных систем: в сотовой и спутниковой связи, в носимой электронике, смарт-системах и других продуктах для массового рынка.

Технические характеристики

  • Диапазон рабочих частот 5.1–5.4 ГГц
  • Тип диаграммы направленности направленная
  • Тип поляризации линейная
  • Коэффициент усиления 22.5 дБ
  • Ширина основного лепестка диаграммы направленности (верт./гориз.) 7.5°/15° для порта V | 7.5°/15° для порта H
  • КСВН, не более 1.8
  • Диаметр мачты крепления 30-67 мм
  • Максимальная подводимая мощность 50 Вт
  • Тип соединителя N-тип, розетка
  • Габаритные размеры 410х410х30 мм
  • Масса 3 кг
