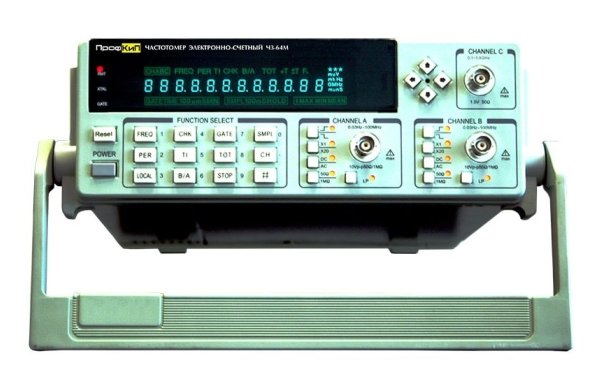

| НАЗНАЧЕНИЕ ЧАСТОТОМЕРА ЭЛЕКТРОННО-СЧЕТНОГО ПРОФКИП Ч3-64/1М
Частотомер электронно-счетный ПРОФКИП Ч3-64/1М предназначен для измерений частотно-временных параметров радиосигналов с программируемой обработкой результатов измерений в реальном времени. С помощью частотомера электронно-счетного ПРОФКИП Ч3-64/1М возможно проводить измерения таких параметров сигнала, как: частота, период, временной интервал с разрешением от 7 нс, отношение частот (каналы: 1 /2, 2 /1, 1 /3, 3 /1), фазовый сдвиг между сигналами (каналы: 1 /2, 1 /2 с усреднением результата), длительность и скважность импульсов, подсчет их количества (канал 1). Частотомер электронно-счетный ПРОФКИП Ч3-64/1М позволяет применять к результату измерений частоты режимы статистической обработки и математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты по отношению к заданному опорному значению, а также измерять девиацию Аллана (СКО). Интерфейсы RS-232, КОП для использования в автоматизированных системах контроля или тестирования. В совокупности с высоким разрешением (до 12 разрядов) это делает частотомер мощным инструментом для решения задач частотно-временных измерений. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ЧАСТОТОМЕРА ЭЛЕКТРОННО-СЧЕТНОГО ПРОФКИП Ч3-64/1М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Измерительные функции | частота, период, временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов, скважность импульсов, счет импульсов |
| Дисплей | 12-разрядный |
| КАНАЛ 1, КАНАЛ 2 | |
| Диапазон частот | 0.03 Гц … 100 МГц |
| Диапазон периодов | 7 нс … 7000 с |
| Диапазон временных интервалов | 20 нс … 7000 с |
| Фазовый сдвиг | 0° … 360° |
| Длительность импульсов | > 20 нс (при периоде следования не более 100 с) |
| Скважность | 1% … 99% (при периоде следования не более 100 с) |
| Счет импульсов | 0 … 1 х 1012 |
| Входной импеданс | 1 МОм /45 пФ, 50 Ом |
| КАНАЛ 3 | |
| Диапазон частот | 100 МГц … 2.5 ГГц |
| Входной импеданс | 50 Ом |
| ВХОД | |
| Входное напряжение | до 100 МГц: 30 мВ … 1.5 В 100 МГц … 1.5 ГГц: 50 мВ … 1.5 В 1.5 ГГц … 2.5 ГГц: 30 мВ … 1 В |
| Связь по входу | открытый и закрытый (канал 1, канал 2) закрытый (канал 3) |
| ТОЧНОСТЬ | |
| Точность опорного генератора | ±1 х10-7 |
| Разрешение по частоте | 9 разрядов (время счета – секунда) |
ОБЩИЕ ДАННЫЕ ЧАСТОТОМЕРА ЭЛЕКТРОННО-СЧЕТНОГО ПРОФКИП Ч3-64/1М
• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
• Габаритные размеры: 255х100х370 мм
• Вес: 2 кг
КОМПЛЕКТ ПОСТАВКИ ЧАСТОТОМЕРА ЭЛЕКТРОННО-СЧЕТНОГО ПРОФКИП Ч3-64/1М
• Частотомер электронно-счетный ПРОФКИП Ч3-64/1М
• Кабель измерительный, 2 шт.
• Кабель RS-232
• CD-ROM с ПО
• Кабель питания
• Руководство по эксплуатации
