Паяльная паста Multicore (Henkel) MP218

Особенности:

• Высокая влагоустойчивость обеспечивает хорошее соединение даже после 24 часов при относительной влажности 75%, таким образом, уменьшаются вариации процесса в зависимости от факторов окружающей среды
• Прозрачные остатки флюса упрощают визуальный контроль паяных соединений
• Мягкие остатки флюса не препятствуют проведению электрического контроля щупами
• Подходит для нанесения с малым шагом при высокой скорости до 150 мм/с
• Классификация не содержащего галогениды флюса: ROL0 по ANSI/J-STD-004

Осадка для площадок:

J-STD-005, мм ⁽⁴⁾
20ºC, (15 мин)
0,33 x 2,03 мм
0,63 x 2,03 мм

150ºC, (15 мин)
0,33 x 2,03 мм
0,63 x 2,03 мм

трафарет IPC A21

0,08
0,33

0,10
0,33

Вязкость при температуре 25ºC:

по Брукфильдуб спз ⁽¹⁾
по Малкому, пз ⁽²⁾
Тиксотропный индекс (ТИ) ⁽³⁾

металл 89,5%

850 000
2 140
0,43

металл 90%

950 000
2 170
0,52

Клейкость ⁽⁵⁾

Исходная сила склеивания, г/мм^-2
Время жизни после нанесения, ч

⁽¹⁾ Измерено при 25°С, вращение установки 5 об/мин, через 2 мин
⁽²⁾ Измерено при 25°С, при скорости сдвига 6 с^-1
(3) ТИ = log(вязкость при 1,8с^-1/вязкость при 18с^-1)
⁽⁴⁾ Осадка определяется как минимальное расстояние между площадками указанного размера, при котором не происходит образование перемычек
⁽⁵⁾ Клейкость определена в сравнительных лабораторных тестах и не обязательно напрямую связана с конкретными условиями использования.

Порошкообразный припой

Тщательный контроль процесса атомизации при производстве порошкообразных припоев для паяльных паст MP218 обеспечивает соответствие припоев требованиям уровня качества стандартов IPC/J-STD006 и EN29453 по сферичности, гранулометрическому составу, уровню примесей и оксидов. Минимальные указанные параметры могут быть обеспечены при использовании определенных сплавов и размеров частиц порошка. Информацию о применимости других сплавов и порошков с другими размерами частиц можно получить в местной сервисной службе.

Рекомендации по применению:

Трафаретная печать

Паяльная паста Multicore (Henkel) MP218 пригодна для трафаретной печати под компоненты с шагом до 0,4 мм с порошком тип 3 (AGS). Трафаретная печать может осуществляться при скорости нанесения пасты в пределах от 25 мм/с от 150 мм/с. Пасту можно наносить по лазерным, фотопроекционным или гальваническим трафаретам стальным ракелем (рекомендуется угол наклона 60°). Приемлемая печать достигается при шаге от 0,4 мм при времени копирования 60 минут, при этом не требуется цикл перемешивания.

Пайка оплавлением

Для оплавления может использоваться любой метод нагревания, включая инфракрасный, конвекционный, ленточный нагреватель, паровую и лазерную пайку. MP218 малочувствительна к типу профиля оплавления. Не существует единого профиля оплавления подходящего для всех процессов и методов, но данные графики показывают примеры профилей, которые показали хорошие практические результаты.

Отмывка

Паяльные пасты Multicore (Henkel) MP218 не требуют отмывки, остаются на печатных платах, так как не представляют опасности для долгосрочной надежности. Однако, если имеется особая необходимость в удалении остатков, это можно осуществлять обычными способами отмывки растворителями, такими как Multicore (Henkel) MCF800, или подходящими омыляющими агентами. Для отмывки трафаретов и ошибочной печати на платах рекомендуется растворитель Multicore (Henkel) SC-01.

Надежность

Паяльная паста

Multicore (Henkel) MP218 содержит стабильную смоляную основу и медленно испаряющиеся растворители со слабым запахом. Смесь отвечает требованиям Telcordia (ранее Bellcore) GR-78-CORE и ANSI/J-STD-004 для класса ROL.

Испытания:

• Коррозия медной пластины --- Метод ANSI/J-STD-004 --- соответствует
• Коррозия медного зеркала --- Метод ANSI/J-STD-004 --- соответствует
• Хлориды и бромиды --- Метод ANSI/J-STD-004 --- соответствует
• Устойчивость изолирующей поверхности (без отмывки) --- Методы ANSI/J-STD-004 и Telcorida GR-78-Core --- cоответствует
• Электромиграция (без отмывки) --- Методы Telcorida GR-78-Core и JIS-Z-3284 --- соответствует
• Классификация активности флюса (без отмывки) --- Метод ANSI/J-STD-004 --- ROL0

Упаковка

Паяльная паста Multicore (Henkel) MP218 поставляется в:

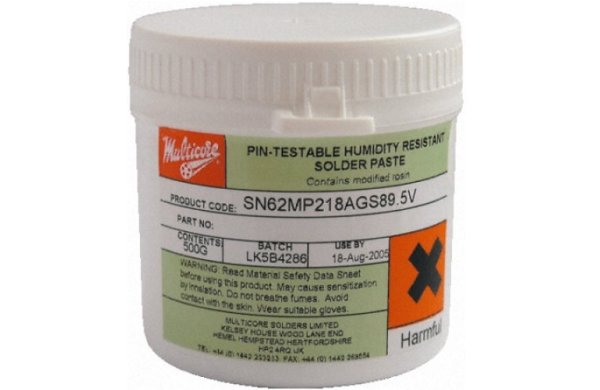

• в 500 г пластмассовых банках с защитой от воздуха.
• в 1 кг, 600 г или 500 г картриджах Semco

Хранение

MP218 рекомендуется хранить при температуре 0-10°С (невскрытые картриджи следует хранить наконечником вниз для предотвращения образования воздушных карманов). Пасту следует вынуть из холодильника минимум за 8 часов до использования. Не допускается принудительный нагрев пасты. Паяльная паста Multicore (Henkel) MP218 минимально расслаивается при хранении, но если это произошло, несильное взбалтывание в течение 15 с вернет продукту его реологические характеристики. Чтобы избежать загрязнения свежего продукта, не возвращайте материал в оригинальный контейнер. Дополнительную информацию о сроках хранения можно получить в местном центре технической поддержки.

Срок хранения

Срок хранения паяльной пасты Multicore (Henkel) MP218 в плотно закрытых оригинальных контейнерах при температуре 0-10°С составляет не более 6 месяцев. Рекомендуется перевозка воздушным транспортом для уменьшения времени нахождения контейнеров при повышенной температуре.
