Микропроцессорное управление
Точное поддержание температуры наконечников паяльников
Пайка/выпайка поверхностно-монтируемых и традиционных компонентов
Контактная пайка и бесконтактная пайка горячим воздухом
Встроенный компрессор
Вакуумный пинцет
Ремонт любых печатных узлов
Антистатическое исполнение
Цифровое задание температуры
ХАРАКТЕРИСТИКИ
Назначение: ремонт плат как с компонентами монтируемыми в отверстия, так и компонентами поверхностного монтажа.
В состав станции входят 4 инструмента, необходимых для выполнения ремонтных работ.
Термофен для демонтажа SMD компонента любого размера.
Вакуумный паяльник со встроенной вакуумно-компрессорной системой в станцию для демонтажа компонентов, монтируемых в отверстия.
Вакуумный пинцет для захвата и позиционирования компонентов.
Универсальный паяльник для монтажа и демонтажа любых типов компонентов.
Блок управления:
| Масса Блока | 4,5 кг |
| Габариты (ШхВхГ) | 145 х 120 х 225 мм |
| Антистатическое исполнение | (Поверхностное сопротивление 105- 1011) |
| Рекомендуемая температура окружающей среды при работе: |
10o-40o |
|
Мощность по режимам: |
6 Вт / 10 Вт / 75 Вт / 140 Вт |
| Температурный диапазон: | 90 – 450 oC+/-5% |
| Точность поддержания температуры (спокойный воздух): |
± 1,5oC |
Вакуумирование
| Создаваемое давление: | 75%/570 мм рт.ст. |
| Скорость потока: | 9 л/мин |
Горячий воздух:
| Мощность (номинальная/пиковая): | 200 / 900 Вт |
| Температурный диапазон: | комнатная – 450 o |
| Точность поддержания температуры (спокойный воздух): |
± 2 oC |
| Воздушный поток: | 6-45 л/мин |
Ключевое отличие паяльной системы JBC от других заключается с следующем:
В зависимости от массы теплоотвода, микропроцессор регулирует скорость нарастания температуры. Т.е., чем более массивен теплоотвод, тем быстрее происходит охлаждение наконечника и выше риск образования «холодных» паек. Чтобы избежать проявления этого эффекта в паяльных системахJBCмикропроцессор изменяет градиент нарастания температуры. Именно поэтому у всех паяльных станция существует две характеристики: например, станция RMST имеет рабочую мощность 75Вт и пиковую мощность (максимальная мощность, которая может подаваться на нагреватель в момент отбора тепла) 140Вт! Как только паяльник касается точки пайки – начинается процесс охлаждения наконечника. Микропроцессор в доли секунды регистрирует факт отбора тепла и, исходя из скорости охлаждения, на нагреватель подается мощность в объеме, необходимом для компенсации этих потерь.

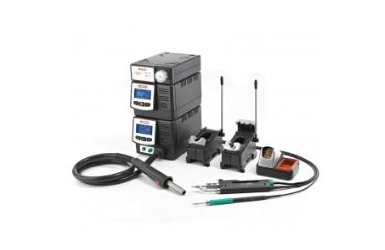

Комплект поставки оборудования:
- Блок управления JT-2A
- JT-A термофен 900Вт
- Электрический модуль MS-A вакуумирования
- Блок управления DD-2B
- T245-A паяльник 50Вт с наконечником С245-003, C245-006
- DR-A вакуумный паяльник с наконечником С560-003, C560-005, C560-006, C560-013
- Т260-А вакуумный пинцет
- AD-SB подставка для универсального паяльника T245-A
- DR-SA подставка для вакуумного паяльника DR-A
- JT-SB поставка для термофена
- набор аксессуаров для демонтажа компонентов (Арт. 0932845)
Соответствует стандартам:
IPC J-STD-001D, MIL-STD-2000, ESD STM 13.1-2000EN 60335-1, EN 60335-2-45, EN 55014-1
EN 55014-2, EN 61000-3-2, EN 61000-3-3
