Описание:

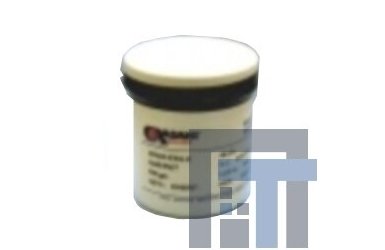

Безотмывная паяльная паста Bi33-5T-E изготавливается с применением флюса, не содержащего галогенных соединений. Ее состав специально разработан для применения в технологии поверхностного монтажа (SMT) с высоким разрешением. Так же данная паста обладает очень низким растеканием.
Спецификация:
Характеристика | Значение | Промышленный стандарт |
Содержание флюса | 10.0 % – 10.5 | IPC TM-650 2.2.20 |
Тип флюса | Безотмывный | Singapore Asahi |
Размер частиц | 25-45 мкм (Тип 3) | IPC TM-650 2.2.14 |
Тест на коррозию медной пластины | Пройден | IPC-TM-650 2.6.15 |
Тест хромата серебра | Пройден | ANSI / J-STD 004 2.3.35 / JIS Z3284 |
Содержание соединений галогенов | 0% | IPC-TM-650 2.3.35 |
Сопротивление водной вытяжки | 6.5х10(4) Ω⋅см | QQS-571 May 18, clause 4.7.5 |
Поверхностное изоляционное сопротивление | > 1х10(9) Ω | IPC TM-650 class 3 IPC B-2 |
Тест на растекание | Пройден | IPC-TM-650 2.4.35 |
Тест образования шариков припоя | Пройден | ANSI / J-STD 005 IPC TM-650 2.4.43JIS Z3284 |
Количество шлака | 5,72% | - |
Вязкость пасты | 900 ± 15% kcPs | IPC-TM-650 2.4.34 / JIS Z 3284: 1994 Annex 6 |
Состав сплава | Sn57/Pb40/Bi3 | - |
Температура плавления | 172 °C – солидус, 178 °C – ликвидус | Дифференциальная сканирующая калориметрия (DSC) |
