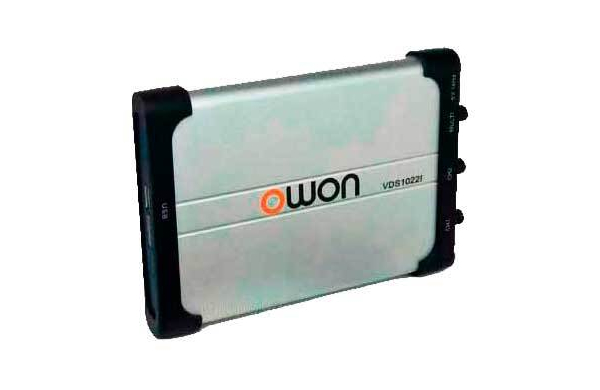

Измерительный прибор OWON VDS1022i представляет собой цифровой 2-х канальный осциллограф-приставку к внешнему ПК бюджетного ценового класса с полосой пропускания до 25 МГц.
Портативные цифровые безэкранные осциллографы (USB-приставки для внешнего ПК) – это целый класс современных электронных измерительных устройств, которые за счет использования вычислительных возможностей и функционала дисплея внешнего обрабатывающего цифровую информацию устройства, обладают минимальными собственными размерами.
Такая конструктивная особенность позволяет формировать многофункциональные измерительные комплексы, в составе которых необходимо иметь полноценный цифровой осциллограф, но из-за пространственных ограничений использовать полноформатный прибор невозможно.
Кроме того, аппаратная минимизация конструкции у осциллографов-приставок во многих случаях позволяет получить существенную экономию финансовых средств, в сравнении с лабораторными устройствами с близкими характеристиками.
Преимущества
- 2 канала + дополнительный канал внешней синхронизации
- Изолированный USB выход
- Курсорные измерения (ΔU, Δt)
- Сравнение сигнала с предварительно заданной маской
- Автоматические измерения 20 параметров
- Встроенный частотомер
- Одновременное отображение результатов БПФ или режима X-Y и сигнала
- Автоматическая установка оптимального режима развертки и синхронизации
- Программное обеспечение с русскоязычным интерфейсом
- Интерфейс USB1.1
- Не требуется питание
Технические характеристики
| Количество каналов | 2 |
| Тип прибора | USB-приставка |
| Полоса пропускания, МГц | 25 |
| Общий объем памяти, млн. точек | 0.005 |
| Частота дискретизации, Гвыб/сек | 0.1 |
| Наличие рег. удостоверения | Нет |
| Гарантия (мес.) | 36 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 170х120х18 |
| Вес нетто, кг | 0.26 |
