Осциллограф-мультиметр FLUKE 190-202/S

Артикул: 1-378958

Тип осциллографа: Осциллограф-мультиметр; Число каналов: 2; Полоса пропускания: 200 МГц; Максимальная частота дискретизации: 2,5 ГГц; Максимальный объем памяти: 10 кБ; АЦП (бит): 8; Сопротивление входа: 1 МОм; Особенности: Изолированные входы. Цифровой осциллограф, мультиметр с функцией TrendPlot. Авто- и курсорные измерения. Расширенные функции автоматических измерений, мощности (Вшим, ВА, Вт, пФ) и времени (мАс, В/с, Вт/с). Пиковый детектор. Выделение ТВ строки (NTSC, PAL, PAL+, SECAM). Регистратор (до 22 суток). Автосохранение 100 последних экранов для поиска аномалий. Анализ формы по шаблону. Мультиметр; Интерфейс: USB; Дисплей: TFT, 15,3, 320х240; Масса (кг): 2,1; Госреестр СИ: №67694-17 до 02.06.2022 г.

Описание

Осциллограф Fluke 190-202 S – двухканальная модель с полосой пропускания 200 МГц. Может использоваться для эффективного решения задач по диагностике и наладке различной аппаратуры и систем в ходе обслуживания производственного, коммуникационного оборудования, промышленной электроники и т.п.

Преимущества

При использовании функции Connect-and-View параметры запуска, амплитуда, масштаб и положение осциллограммы задаются автоматически, что упрощает работу с неизвестными сигналами.

Точное воспроизведение формы высокоскоростных и протяженных непериодических сигналов за счет повышенной частоты дискретизации, до 2,5 Гвыб./с по каждому из каналов, при глубине памяти 10000 точек на канал при регистрации осциллограмм и 30000 – в режиме ScopeRecord.

USB-интерфейс позволяет использовать внешний флеш-накопитель, а также подключать прибор к ПК.

Fluke 190-202 S оснащен рядом дополнительных функций, которые обеспечивают высокую эффективность при работе в условиях искажений, наводок и помех. Благодаря этому прибор может применяться в ходе тестирования и наладки систем питания и энергетических сетей с подключенными реактивными нагрузками большой мощности, частотно-регулируемыми приводами и т.п. При контроле величины переменного напряжения и силы тока в режиме измерителя цифровой индикатор отображает истинные среднеквадратические значения, даже при несинусоидной форме входного сигнала.

В комплект к осциллографу Fluke входят набор датчиков напряжения, щупы и измерительные провода – для подключения к линиям до 1000 В. Благодаря ПО FlukeView вы можете расширить настройки скопметра, документировать и обрабатывать данные. Прочный кейс у моделей с индексом «S» обеспечивает сохранность прибора и комплектующих при транспортировании и хранении.

Технические характеристики

Частотный диапазон 200 МГц
Количество каналов 200 МГц: 2 канала
Скорость выборки реального времени 2,5 Гвыб/с
Входы 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
Независимые "плавающие" изолированные входы До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
Диапазон временной шкалы 2 нс — 2 мин/дел
Чувствительность входов 2 мВ — 100 В/дел
Режимы синхронизации Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
Источник синхронизации Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
Регистрация выбросов 8 нс
Измерения осциллограмм
Курсор 7
Автоматические 30
Максимальная длина записи
Режим ScopeRecord 30 000 точек
Режим осциллографа 10 000 точек на входной канал
Послесвечение Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
Сравнение осциллограмм Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
Характеристики цифрового мультиметра
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа
Максимальное разрешение 5 000 отсчетов
Режимы измерений Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем)
Память 190-XX2, 2 каналов
Экран + настройки 30
Запись 10
Дисплей цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
Условия хранения и эксплуатации
Рабочая температура от 0 до 40 °C (с аккумулятором)
от 0 до 50 °C (без аккумулятора)
Температура хранения от –20 до 60 °C
Рабочая высота До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В
До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
Характеристики безопасности
Электробезопасность 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
Механические и другие характеристики
Размер 270 x 190 x 70 мм
Масса 2,2 кг
Гарантия 3 года на прибор, 1 год на аксессуары

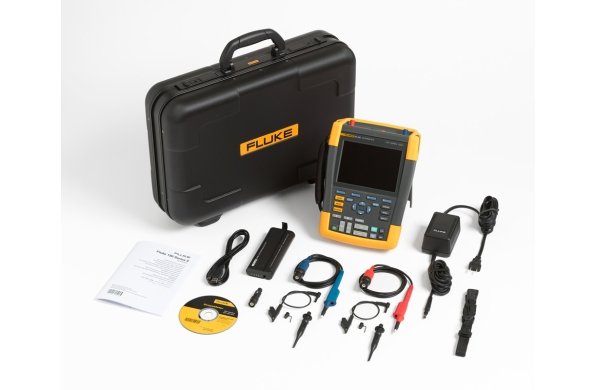

Комплект поставки

  • Осциллограф Fluke 190-202
  • Наборы пробников VPS410 (один красный, один синий)
  • Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
  • Зарядное устройство/адаптер питания BC190
  • Литий-ионный аккумулятор BP290 2 400 мА/ч
  • Ремешок на руку (прикреплен к прибору)
  • Плечевой ремень
  • Компакт-диск с руководствами пользователя на нескольких языках
  • Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
  • Кабель USB
  • Цветной осциллограф Color ScopeMeter, 200 МГц, 2 канала, с доп. входом цифрового мультиметра и набором SCC-290
