Описание
Осциллограф Fluke 190-204 S оборудован цветным дисплеем и 4 аналоговыми каналами с полосой пропускания 200 МГц, памятью до 10000 точек и частотой дискретизации 1,25 Гвыб/с по каждому каналу. Модель поставляется в прочном кейсе и с ПО FlukeView в комплекте.
Особенности:
- 4 независимые канала дают возможность одновременно контролировать несколько параметров, например, фазы в исследуемой сети или входные, выходные и промежуточные сигналы.
- Благодаря кнопочному интерфейсу осциллографом удобно управлять в средствах защиты при работе с оборудованием под напряжением.
- USB-накопитель позволяет расширить объем внутренней памяти при работе с длинными сигналами.
- Гальваническая развязка между входами и USB портами исключает вероятность случайного повреждения ПК при совместной работе.
Преимущества
Разработанный для эксплуатации в жестких условиях Fluke 190-204 S оснащен ударопрочным корпусом с внутренним аккумулятором и подключаемым блоком питания. Входные каналы с независимыми заземлением изолированы между собой, что повышает безопасность работ. Скопметр Fluke соответствует классам электрозащиты CAT III 1000, CAT IV 600 В, поэтому может непосредственно подключаться к силовым линиям и энерговводам промышленных сетей, например, при тестировании распределительно-регулирующей автоматики.
Возможность проводить курсорные и автоматические измерения позволяет прибору определять цифровые показатели контролируемых параметров. Для повышения эффективности можно записывать сигналы с выбранной продолжительностью или сохранять отдельные экраны для дальнейшего изучения.
Технические характеристики
| Частотный диапазон | 200 МГц |
|---|---|
| Количество каналов | 200 МГц: 4 канала |
| Скорость выборки реального времени | 2,5 Гвыб/с |
| Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые "плавающие" изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы | 2 нс — 2 мин/дел |
| Чувствительность входов | 2 мВ — 100 В/дел |
| Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Регистрация выбросов | 8 нс |
| Измерения осциллограмм | |
| Курсор | 7 |
| Автоматические | 30 |
| Максимальная длина записи | |
| Режим ScopeRecord | 30 000 точек |
| Режим осциллографа | 10 000 точек на входной канал |
| Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Условия хранения и эксплуатации | |
| Рабочая температура | от 0 до 40 °C(с аккумулятором) от 0 до 50 °C (без аккумулятора) |
| Температура хранения | от –20 до 60 °C |
| Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности | |
| Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Механические и другие характеристики | |
| Размер | 270 x 190 x 70 мм |
| Масса | 2,2 кг |
| Гарантия | 3 года на прибор, 1 год на аксессуары |

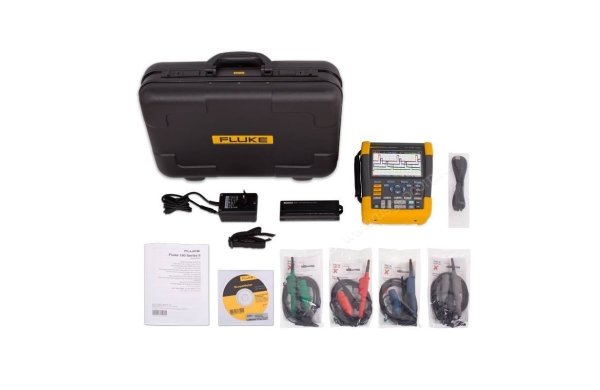

Комплект поставки
- Осциллограф Fluke 190-204/S
- Наборы пробников VPS410 (один красный, один синий, один серый, один зеленый)
- Зарядное устройство/адаптер питания BC190
- Литий-ионный аккумулятор высокой емкости BP291, 4 800 мА/ч
- Ремешок на руку (прикреплен к прибору)
- Плечевой ремень
- Компакт-диск с руководствами пользователя на нескольких языках
- Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
- Кабель USB
- Цветной осциллограф Color ScopeMeter, 200 МГц, 4 канала, с доп. входом цифрового мультиметра и набором SCC-290
