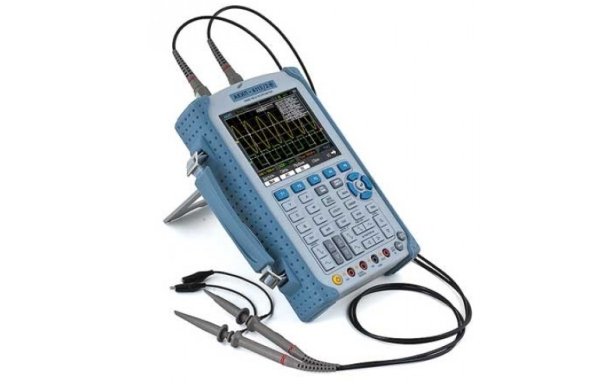

| Осциллограф-мультиметр АКИП-4121/4 • Длина памяти 512 кБ на канал (1 МБ при объединении каналов) • Автоматические и курсорные измерения ?U, ?T (включая режим «слежение») • Математика: БПФ, +, -, х, / • Синхронизация: По фронту, по длительности импульса, ТВ-синхронизация, по наклону (время нарастания/спада), чередующийся запуск • Режим X-Y, допусковый контроль • Покадровая регистрации осциллограмм (запись и воспроизведение до 1000 кадров с регулируемой скоростью) • Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра • Автономное батарейное питание (до 3,5 часов), цветной ЖК-дисплей VGA, диагональю 14,5 см • Интерфейс: USB 2.0, интегрируется с Labview/VisualBasic/VisualC • Поддержка подключения внешних USB-накопителей • ПО: совместимость MS Windows XP, Vista, 7 |
| Характеристики | |||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-4121/1 | АКИП-4121/2 | АКИП-4121/3 | АКИП-4121/4 | ||
| РЕЖИМ ОСЦИЛЛОГРАФА | |||||||
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания | 0…60 МГц | 0…100 МГц | 0…150 МГц | 0…200 МГц | ||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел | ||||||
| Погрешность уст. Коткл. | ± 3 % (при Котк 10 мВ/дел…5 В/дел); ± 4 % (при Котк 2 мВ/дел…5 мВ/дел) | ||||||
| Время нарастани | ≤ 5,8 нс | ≤ 3,8 нс | ≤ 2,3 нс | ≤ 1,8 нс | |||
| Входной импеданс | 1 МОм±2% / 20 пФ±3 пФ | ||||||
| Макс. вх. напряжение | 300 Вскз (делитель 10:1); 150 Вскз (делитель 1:1) | ||||||
| Связь по входу | Открытый, закрытый, “земля” | ||||||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 2 нс/дел…2000 с/дел | |||||
| Погрешность уст. Кразв | ±0,005 % | ||||||
| Режим работы | Основной, ZOOM окна, самописец (ROL), X-Y | ||||||
| СИНХРОНИЗАЦИЯ | Ист. синхронизации | Канал 1, Канал 2 | |||||
| Тип синхронизации | По фронту, по длительности импульса, ТВ-синхронизация, по наклону (время нарастания/спада), чередующийся запуск (для наблюдения 2-х сигналов различной частоты) |
||||||
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрядность АЦП | 8 бит | |||||
| Макс. частота дискретизации | 1 ГГц Эквивалентная 25 ГГц (для периодического сигнала) |
||||||
| Объем памяти | Переключаемая: 512 кБ на канал (1 МБ при объединении каналов) | ||||||
| Режим сбора данных | Нормальный, усреднение, самописец (от 100мс/дел) | ||||||
| ИЗМЕРЕНИЯ | Автоматические | Частота, период, среднее, пик-пик, цикл скз, минимум, максимум, время нарастания; время спада, длит.+; длит |
|||||
| Курсорные | ?U, ?T, ?1/T (вручную, режим «слежение») | ||||||
| РЕЖИМ МУЛЬТИМЕТРА | |||||||
| ПОСТОЯННОЕ И ПЕРЕМЕННОЕ (СКЗ) НАПРЯЖЕНИЕ |
Пределы измерения напряжений | DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 800 В AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В (30 … 400 Гц) |
|||||
| Разрешение | Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ |
||||||
| Вх. сопротивление | 10 МОм | ||||||
| Погрешность | Пост.: ± 1 % ± 1 емр / Перем.: ± 1 % ± 3 емр | ||||||
| ПОСТОЯННЫЙ ИПЕРЕМЕННЫЙ (СКЗ) ТОК | Предел измерений | 60 мА, 600 мА, 6 А, 10 А | |||||
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА | ||||||
| Диапазон частот | 30 … 400 Гц | ||||||
| Погрешность измерения | Пост. ток: ± 1,5% ± 1емр (60 мА), ± 1% ± 1емр (600 мА), ± 1,5% ± 3емр (6 А, 10 А); Перем. ток: ± 1,5% ± 3емр(60 мА), ± 1% ± 1емр (600 мА), ± 1,5% ± 3емр (6 А, 10 А) |
||||||
| СОПРОТИВЛЕНИЕ | Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм | |||||
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм | ||||||
| Погрешность | ± 1% ± 1емр (600 Ом…6 МОм); ± 1,5% ± 3емр (60 МОм) | ||||||
| ЕМКОСТЬ | Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ | |||||
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ | ||||||
| Погрешность | ± 1% ± 1емр | ||||||
| Минимальное измеряемое значение ёмкости равно |
5 нФ | ||||||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | Интерфейс | USB 2.0 для сохранения данных и дистанционного управления | |||||
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия | ||||||
| Документирование | Запись и воспроизведение до 1000 кадров | ||||||
| Сохранение данных | Запись формы сигнала в стандартах Bmp, CSV | ||||||
| Доп. контроль | проверка по шаблону (по маске): Годен/ Негоден | ||||||
| ОБЩИЕ ДАННЫЕ | Условия эксплуатации | 0 °С…40 °С; отн. влажность не более 75 % | |||||
| ЖК-дисплей | Диагональ 14,5 см, QVGA (640 × 480); мультиметр - макс. инд. «6.000» | ||||||
| Интерфейс | USB 2.0 | ||||||
| Универсальное питание | ~220 В/ 50 Гц; 8,5 В постоянное 1,5 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 4500 А*ч (сред. время автономной работы 3,5 часа) |
||||||
| Размеры | 245 × 163 × 52 мм | ||||||
| Вес | 3 кг (с аккумулятором) | ||||||
| Комплект поставки | • Щупы мультиметра (2 шт.) • Пробники осциллографа (2 шт.) • Кабель USB • Адаптер питания~220 В • Сумка • Руководство по эксплуатации |
||||||
