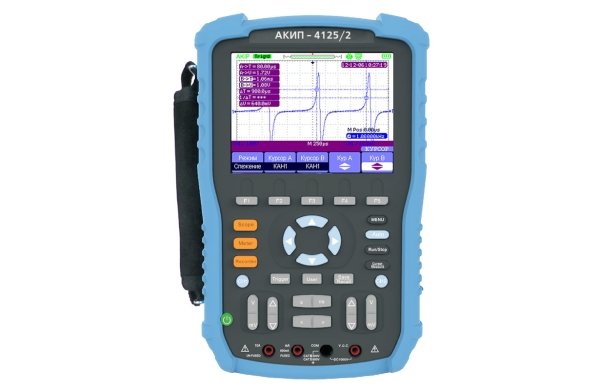

| Осциллограф-мультиметр АКИП-4125/3 Серия АКИП-4125 пополнилась двумя новыми старшими моделями осциллографов-мультиметров с полосами пропускания 150 МГц и 200 МГц. Новинки сочетают в себе цифровой запоминающий осциллограф и мультиметр с возможностью записи последовательности осциллограмм и регистрации трендов параметров (TrendPlot). Приборы отличает удачный дизайн, качественная сборка и эргономика: индивидуальные клавиши установки Коткл каждого канала (усиление), Кразв, режимов синхронизации и функций мультиметра. предусмотрены отдельные входы «мА» и «А» для измерения тока. • Цифровой осциллограф, мультиметр, TrendPlot, регистратор • Осциллограф: 2 канала, полоса пропускания: 150 МГц • Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц • Максимальная длина памяти 1 МБ/канал (2 МБ при объединении каналов) • Автоматические измерения (до 32-х параметров одновременно) и 3 вида курсорных измерений (?U, ?T, режим «слежение») • Математика: БПФ, +, -, х, / • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), чередующийся запуск (ALT) • Интерполяция: Sin X/х, линейная • Режим X-Y • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) • Цифровая запись (данные/осциллограммы): TrendPlot - 800 кБ (осциллограф), 1,2 МБ (мультиметр); регистратор - 7 МБ • Память: 10 осциллограмм и 20 профилей настроек (запись и вызов) • Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра • Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см) • Интерфейсы: USB 2.0 • Поддержка подключения внешних USB-накопителей • ПО: совместимость MS Windows XP, Vista, 7 (32 bit) |
|
 |
 |
| Экран регистратора (TREND PLOT в режиме Осциллограф) | Экран регистратора (TREND PLOT в режиме Мультиметр) |
| Измерения в режиме Мультиметр: |
 |
 |
| Характеристики | |||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-4125/1 | АКИП-4125/2 | АКИП-4125/3 | АКИП-4125/4 |
| РЕЖИМ ОСЦИЛЛОГРАФА | |||||
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания | 0…60 МГц | 0…100 МГц | 0…150 МГц | 0…200 МГц |
| Время нарастания | ≤ 5,8 нс | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 1,7 нс | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…100 В/дел | ||||
| Погрешность уст. Коткл | ± 3 % | ||||
| Постоянное смещение | 2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В | ||||
| Входной импеданс | 1 МОм (± 2 %) / 18 пФ (± 3 пФ) | ||||
| Макс. вх. напряжение | Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III | ||||
| Связь по входу | Открытый, закрытый, “земля” | ||||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 5 нс/дел…50 с/дел | 2,5 нс/дел…50 с/дел | ||
| Погрешность уст. Кразв | ±0,005 % | ||||
| Режим работы | Основной, ZOOM окна, самописец (ROL), X-Y | ||||
| СИНХРОНИЗАЦИЯ | Ист. синхронизации | Канал 1, Канал 2 | |||
| Режимы запуска разв. | Автоколебательный, ждущий, однократный | ||||
| Тип синхронизации | По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) |
||||
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрядность АЦП | 8 бит | |||
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении) Эквивалентная 50 ГГц (для периодического сигнала) |
||||
| Интерполяция | Sin (х) /х | ||||
| Объем памяти | Быстрая: 20 кБ на канал (40 кБ при объед. каналов) Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов) |
16 кБ на канал (32 кБ при объед. каналов) |
|||
| Режим сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел) |
||||
| ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе |
|||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
||||
| Измерение вр. задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||||
| Курсорные | ?U, ?T, ?1/T (вручную), режим «слежение» | ||||
| РЕЖИМ МУЛЬТИМЕТРА | |||||
| ПОСТОЯННОЕ И ПЕРЕМЕННОЕ (СКЗ) НАПРЯЖЕНИЕ |
Пределы измерения напряжений | DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц) |
|||
| Разрешение | Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
||||
| Вх. сопротивление | 10 МОм | ||||
| Погрешность | Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр |
||||
| ПОСТОЯННЫЙ ИПЕРЕМЕННЫЙ (СКЗ) ТОК | Предел измерений | 60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц) | |||
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА | ||||
| Погрешность измерения | ± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А) | ||||
| СОПРОТИВЛЕНИЕ | Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм | |||
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм | ||||
| Погрешность | ± 1 % ± 5 емр | ||||
| ПРОЗВОН ЦЕПИ | Порог срабатывания | ||||
| Индикация | Непрерывный зв. сигнал f=2 кГц | ||||
| ИСПЫТАНИЕ P-N | Макс. ток теста | 1,5 мА | |||
| Напряжение теста | 0…2 В | ||||
| ЕМКОСТЬ | Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ минимальное измерение от 5 нф | |||
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ | ||||
| Погрешность | ± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр | ||||
| TRENDPLOT | Режим просмотра | Полный - отображение всех записанных данных Нормальный - отображение последних записанных данных |
|||
| Длина памяти | Осциллограф: 800 кБ; Мультиметр: 1,2 МБ | ||||
| Длительность записи | Осциллограф: > 18 часов; Мультиметр: > 33 часов | ||||
| Источник сигнала | Канал 1 (2), 1 и 2, мультиметр | ||||
| Доп. функции | Ручной запуск, курсорные измерения, растяжка (Zoom) | ||||
| РЕГИСТРАТОР | Коэф. развертки (Кразв.) | 100 мс/дел…50 с/дел | |||
| Длина памяти | Внутренняя: 7 МБ при объединении (3,5 на канал) Внешняя: в зависимости от объема USB-flash диска |
||||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | Интерфейс | USB 2.0 для сохранения данных и дистанционного управления | |||
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия | ||||
| Документирование | Запись и воспроизведение до 2500 кадров | ||||
| Сохранение данных | Запись формы сигнала в стандартах Bmp, CSV | ||||
| ОБЩИЕ ДАННЫЕ | Память | 10 осциллограмм / 20 профилей (внутр./внеш USB-flash) | |||
| ЖК-дисплей | Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000» | ||||
| Интерфейс | USB 2.0 – 2шт (device, host) | ||||
| Универсальное питание | ~220 В/ 50 Гц; 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы) |
||||
| Условия эксплуатации | 0 °С…40 °С; отн. влажность не более 75 % | ||||
| Размеры | 259 × 163 × 53 мм | ||||
| Вес | 1,5 кг (с аккумулятором) | ||||
| Комплект поставки | • Пробники осциллографа х1/х10 (2 шт.) • Калибратор пробников • Кабель USB • Адаптер питания~220 В • Сумка • Руководство по эксплуатации • CD-диск |
||||
