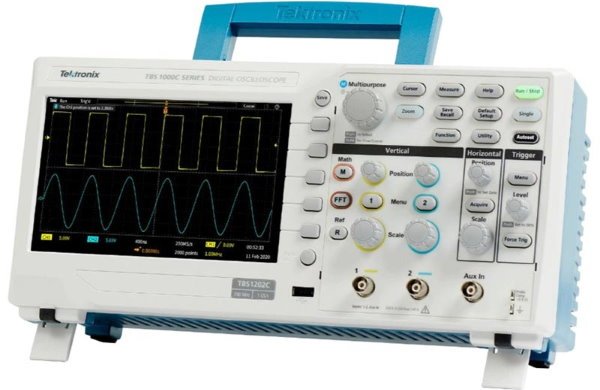

Осциллограф цифровой Tektronix TBS1102C

Цифровой осциллограф Tektronix TBS1102C обладает полным набором функций, необходимым инженерам-разработчикам встроенных систем, а также современным учебным заведениям. В осциллографе TBS1052C имеется встроенная инновационная система обучающих курсов, интегрирующая в прибор лабораторные работы с пошаговыми инструкциями для студентов. Также в прибор встроена система HelpEverywhere®, предоставляющая полезные советы и рекомендации через интерфейс пользователя и упрощающая ознакомление нового пользователя с прибором.

Технические характеристики

Система вертикального отклонения аналоговых каналов

Аппаратное ограничение полосы пропускания
20 МГц

Режимы входа
Связь по постоянному току, по переменному току

Входное сопротивление
1 МОм ± 1%, 14 пФ ± 2 пФ

Диапазон чувствительности по вертикали
от 1 мВ/дел. до 10 В/дел. в последовательности 1-2-5 при коэффициенте ослабления пробника 1X

Разрешение по вертикали
8 бит

Макс. входное напряжение, 1 МОм
300 В ср. кв., категория электробезопасности II; I; снижается при частоте выше 4 МГц на 20 дБ на декаду в диапазоне до 50 МГц

Погрешность усиления по постоянному току
±3,0 %, ступенчатое усиление, снижение на 0,1 %/°C при температуре выше 30 °C

Диапазон смещения по вертикали

± 1 В при чувствительности по вертикали от 1 мВ/дел. до 50 мВ/дел.
± 10 В при чувствительности по вертикали от 100 мВ/дел. до 500 мВ/дел.
± 100 В при чувствительности по вертикали от 1 В/дел. до 5 В/дел.

Масштабирование по вертикали
Расширение или сжатие реального сигнала или снимка сигнала по вертикали

Режимы захвата данных
Выборка
Захват значений выборок.

Обнаружение пиковых значений
Захват глитчей длительностью от 4 нс на всех режимах развертки.

Усреднение
Усреднение от 2 до 256 осциллограмм.

Высокое разрешение
Усреднение нескольких выборок за один интервал времени регистрации в одну точку осциллограммы.

Прокрутка
Прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел.

Система горизонтального отклонения аналоговых каналов

Точность опорного синхросигнала
0,002 %

Диапазон скорости развертки
от 2 нс/дел. до 100 с/дел. в последовательности 1-2-4

Масштабирование по горизонтали
Расширение или сжатие реального сигнала или снимка сигнала по горизонтали

Диапазон сдвига фаз
±100 нс

Система запуска

Вход внешнего запуска
Имеется во всех моделях

Режимы запуска
Автоматический, ждущий и однократный

Типы запуска:

• По фронту
  Нарастающий или нисходящий фронт в любом канале. Возможна связь по постоянному току, с ФНЧ, ФВЧ и подавлением шума.
• Длительность импульса
  Запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению
• Рант
  Запуск по импульсу, уровень которого пересекает первый пороговый уровень, но не пересекает второй пороговый уровень до повторного пересечения первого.

Источник сигнала запуска
CH1 (К1), CH2 (Л2), AUX IN (доп. вход), AC Line (линия питания)

Тип входа запуска
Связь по постоянному току, с подавлением шума, ФВЧ, ФНЧ

Индикация частоты сигнала запуска
Отображение частоты сигнала запуска вплоть до верхнего порога полосы пропускания источника.

Измерения параметров сигнала

Курсоры
Время, Амплитуда, Экран

Автоматические измерения
32 типа, до шести из которых можно вывести на экран одновременно. Выполняемые измерения: период, частота, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный выброс, отрицательный выброс, размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее значение цикла, среднеквадратичное значение, среднеквадратичное значение цикла, число положительных импульсов, число отрицательных импульсов, число нарастающих фронтов, число спадающих фронтов, площадь, площадь за цикл, задержка ПЗ, задержка ПП, задержка ЗП, задержка ЗЗ.

Стробирование
Выделение конкретного фрагмента зарегистрированного сигнала для проведения в нём измерений. Для выделения можно выбрать часть сигнала, ограниченную экраном, между курсорами сигнала или всю длину записи сигнала.

Математическая обработка осциллограмм

Арифметические операции
Сложение, вычитание и умножение.

БПФ
Амплитудный спектр. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ.
Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса.

Характеристики экрана

Тип дисплея
Жидкокристаллический цветной TFT дисплей с диагональю 7 дюймов

Разрешение
800 × 480 (WVGA).

Режимы отображения
Векторы, переменное послесвечение и бесконечное послесвечение.

Формат
YT и XY.

Порты ввода вывода

Хост-порт USB 2.0
Поддерживает USB накопители,

Порт устройства USB 2.0
Разъём, расположенный на задней панели, предназначен для обмена данными и управления осциллографом через интерфейс USBTMC или GPIB (с адаптером TEK-USB-488)

Компенсатор пробника
Амплитуда 5 В
Частота 1 кГц

Замок Кенсингтона
Гнездо на задней панели для стандартного замка Кенсингтона.

Источник питания

Напряжение источника питания
от 100 до 240 Вср.кв., ±10 %

Частота источника питания
от 45 до 65 Гц (от 100 до 240 В)
от 360 до 440 Гц (от 100 до 132 В)

Потребляемая мощность
не более 30 Вт

Габариты и масса

Габаритные размеры

Высота: 266,7 мм (10,5 дюймов)
Ширина: 476,2 мм (18,75 дюймов)
Глубина: 228,6 мм (9 дюймов)

Масса
1,979 кг, с принадлежностями 2,2 кг,

Зазоры для охлаждения
50 мм с левой и с задней сторон прибора.

Электромагнитная совместимость, условия окружающей среды и безопасность

Температура
Работа:
от 0 до +50 °C

Хранение:
от -30 до +71 ℃

Относительная влажность
При работе:
от 5% до 95% при температуре до +30 °C
от 5% до 60% при температуре от +30 °C до +50 °C
без образования конденсата

При хранении:
от 5% до 90% при температуре до +30 °C
от 5% до 60% при температуре от +30 °C до +60 °C
без образования конденсата

Высота над уровнем моря
Работа:
до 3 000 м
Хранение:
до 12 000 м

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

• Осциллограф
• Пассивный пробник TPP0100 10X (один на каждый аналоговый канал)
• Руководство по соответствию требованиям безопасности
• Руководство по программированию (скачивается с сайта)
• Калибровочный сертификат
• Кабель питания
