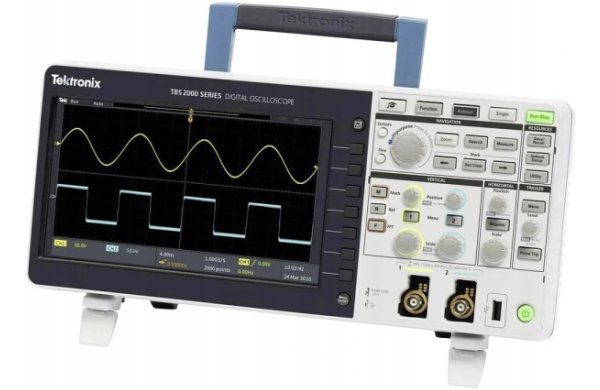

TBS2000 дает пользователю сократить время измерения и анализа сигналов за счет максимальной длины записи. Кроме того применение в новом приборе большого дисплея для более наглядной визуализации сигналов, всеобъемлющего набора автоматических измерений сигналов, а также графических пояснений, помогут инженерам лучше интерпретировать результаты измерений.
Технические характеристики:
- В серию входят 4 модели с полосой пропускания 70 или 100 МГц и с 2 или 4 каналами.
- 9-дюймовый дисплей WVGA имеет 15 делений по горизонтали, поэтому пользователи смогут увидеть на экране сигнал длительностью на 50 % больше, чем при работе с другими осциллографами того же класса.
- Длина записи 20 млн. точек с функцией панорамирования и масштабирования одной ручкой обеспечивает захват сигналов большой длительности и эффективную навигацию при поиске важных деталей.
- Поддержка интерфейса пробника Tektronix VPI – впервые для недорогих осциллографов Tektronix – позволяет инженерам-разработчикам и студентам использовать широкий ассортимент активных пробников Tektronix по приемлемой цене.
- Новая конфигурируемая контекстно-зависимая справочная система HelpEverywhere выводит на экран подсказки для основных настроек.
- Адаптер Wi-Fi позволяет преподавателям легко конфигурировать приборы в учебной лаборатории, а инженерам – использовать преимущества интерфейса LXI для дистанционного управления осциллографом.
Сравнительная таблица осциллографов серии TBS2000:
Модель |
Кол-во каналов |
Полоса пропускания |
Частота дискретизации |
Длина записи |
2 |
70 МГц |
1 Гвыб./с |
20 млн. точек |
|
2 |
100 МГц |
1 Гвыб./с |
20 млн. точек |
|
4 |
70 МГц |
1 Гвыб./с |
20 млн. точек |
|
4 |
100 МГц |
1 Гвыб./с |
20 млн. точек |
