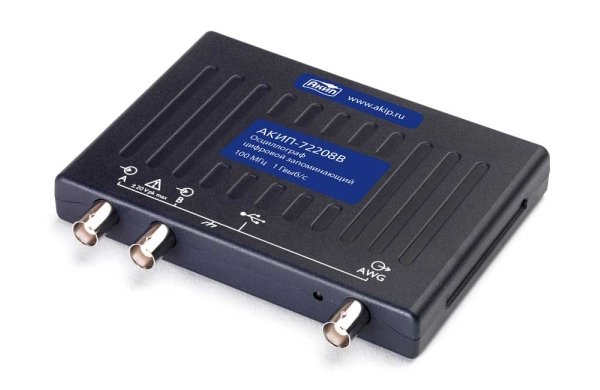

Краткие характеристики:
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
- Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
- Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 70 МГц и 100 МГц
- Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
- Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
- Макс. объем памяти: от 8 кБ до 128 МБ (в зав. от модели)
- Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000)
- Цифровая регистрация на ПК (streaming mode): дискретизация до 9,6 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК
- Функциональный генератор (до 1 МГц/ ±2 В): набор форм сигнала зависит от модели осциллографа. Генератор работает одновременно с осциллографом!
- Формирование сигналов СПФ/ AWG (до 1 МГц/ ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 32 кБ
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!), БПФ при длине памяти до 1 МБ
- Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
- Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I²C, LIN, PS/2, SPI, SENT, UART/RS-232 и др. в зав. от модели
- Допусковый контроль (тест по маске)
- Интерфейс USB 2.0 (управление от внешнего ПК)
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Ультракомпактность, масса 0,2 кг
- Гарантия 5 лет
