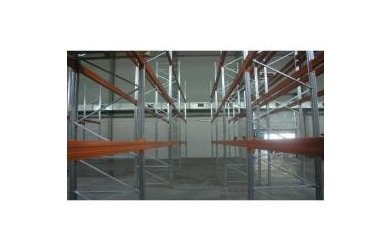

Стеллажи паллетные для европоддонов
Вам необходимо быстро и функционально оборудовать склад для хранения тяжелых и крупногаборитных грузов то стеллажи под европоддоны это то что Вам нужно. Использование палетных стеллажей позволяет эффективно использовать всё пространство складских помешений, обеспечивает свободный доступ ко всей продукции храняшейся на складе, что позволяет значительно сократить время погрузки-разгрузки. Помимо хранения грузов на паллетах стеллажи могут использоваться и для хранения малогабаритных грузов (например коробок или контейнеров). Для этого стеллажи для поддонов комплектуются настилом из металла или фанеры.
ПАЛЛЕТНЫЕ СТЕЛЛАЖИ или стеллажи для поддонов состоят из рам (две стойки соединенные горизонтальными и диагональными связями), количество связяй зависит от высоты рамы, балок, крепящихся к рамам на зацепах и подпятников, крепяшихся к стяжке анкерами. В зависимости от прогнозируемых нагрузок осуществляется выбор параметров металлоконструкции (тип профиля, длина балки, исполнение рамы (ее высота, глубина и тип профиля), а также высота первого нагруженного яруса).
Предлагаемые нами типоразмеры рам с шагом по высоте 100 мм. и глубине 800, 1000, 1050 и 1100 мм., и балок как стандартно просчитанных учитывая размеры поддонов EUR и FIN так и изготовление их по указанным Вами размерам, позволяет создать конструкцию, наиболее соответствующую характеристикам складируемого груза и размерам склада, а нагрузка равная 18000 кг позволит Заказчику разместить на стеллажах практически любой товар.
Учитывая выше перечисленное можно выделить следующие преимущества наших стеллажей для ЕВРОПОДДОНОВ:
- Широкий выбор типоразмеров металлоконструкций, рассчитанных на разную нагрузку и разное количество уровней хранения;
- Отличные несущие характеристики.
- Возможность максимального заполнения складского помещения стеллажами по высоте до 12 метров
- Возможность использования поддонов как EUR так FIN
- Профиль стоек с шагом перфорации 50 мм. и использование кронштейнов с зацепами позволяет легко переставить грузовую балку, отрегулировав высоту каждого уровня строго в соответствии с габаритными характеристиками груза.
- Возможность использования стеллажей для хранения малогабаритных, но втоже время тяжелых грузов с применением Настила оцинкованного.
СТОИМОСТЬ И КОМПЛЕКТАЦИЯ РАМ ГЛУБИНОЙ 1000 мм м толщиной металла 1,5 - 2 мм
Высота рамы, мм | Кол- во стоек |
Кол-во горизон-тальных связей | Кол-во вклады- шей |
Кол-во диаго- нальных связей |
Кол-во комплек- тов крепежа для связей |
Кол-во подпят- ников (с крепе- жом и анкерами) |
Вес рамы 1000х |
Вес рамы 1000х |
2000 | 2 | 2 | 2 | 3 | 6 | 2 | 19,77 | 24,1 |
2500 | 2 | 3 | 4 | 3 | 8 | 2 | 24,02 | 29,43 |
3000 | 2 | 3 | 4 | 4 | 9 | 2 | 28,19 | 34,68 |
3500 | 2 | 3 | 4 | 5 | 10 | 2 | 32,55 | 40,13 |
4000 | 2 | 3 | 4 | 6 | 11 | 2 | 36,92 | 45,58 |
4500 | 2 | 4 | 2 | 7 | 12 | 2 | 42,13 | 51,87 |
5000 | 2 | 4 | 2 | 8 | 13 | 2 | 46,5 | 57,32 |
5500 | 2 | 5 | 4 | 8 | 15 | 2 | 50,79 | 62,7 |
6000 | 2 | 5 | 4 | 9 | 16 | 2 | 55,16 | 68,15 |
6500 | 2 | 5 | 4 | 10 | 17 | 2 | 59,53 | 73,6 |
7000 | 2 | 5 | 4 | 11 | 18 | 2 | 63,9 | 79,05 |
7500 | 2 | 4 | 2 | 12 | 17 | 2 | 67,22 | 83,45 |
8000 | 2 | 4 | 2 | 13 | 18 | 2 | 71,58 | 88,9 |
8500 | 2 | 4 | 13 | 20 | 2 | 75,88 | 94,28 | |
9000 | 2 | 5 | 4 | 14 | 21 | 2 | 80,25 | 99,73 |
9500 | 2 | 7 | 4 | 15 | 24 | 2 | - | 107,07 |
10000 | 2 | 7 | 4 | 16 | 25 | 2 | - | 112,52 |
10500 | 2 | 6 | 2 | 17 | 24 | 2 | - | 116,92 |
11000 | 2 | 6 | 2 | 18 | 25 | 2 | - | 122,37 |
11500 | 2 | 7 | 4 | 18 | 27 | 2 | - | 127,75 |
12000 | 2 | 7 | 4 | 19 | 28 | 2 | - | 133,2 |
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ВЕРТИКАЛЬНЫХ РАМ (допускаемая нагрузка на секцию)
Высота расположения первого нагруженного уровня, мм | |||||||||
900 мм | 1200 мм | 1500 мм | 1800 мм | 2100 мм | 2400 мм | 2700 мм | 3000 мм | ||
Рама П100х1,5 | 15000 | 14000 | 13000 | 12000 | 11000 | 10000 | 9000 | 8000 | |
Рама П100х2,0 | 18000 кг | 17000 кг | 16000 кг | 15000 кг | 14000 кг | 13000 кг | 12000 кг | 11000 кг |
Рамы поставляются в разобранном виде, сборка рам производится согласно схеме №1.
При определении высоты рамы необходимо учитывать высоту помещения, растояние между ярусами и высоту используемых балок.
Ниже приведена таблица цен стандартных тапоразмеров балок с учетом зацепов. На каждый нагруженный уровень стеллажа идет по две балки, элементы крепления которых к вертикальным рамам выполнены в виде кронштейнов с зацепами, приваренных к концам балок.
СТОИМОСТЬ СТАНДАРТНЫХ ТИПОРАЗМЕРОВ БАЛОК
Обозначение типоразмера балки | Длина балки, мм | Максимальная допустимая распределенная нагрузка на ярус (на пару балок), кг | ВЕС, кг |
Балка 1800 П 80х50х1,5 (2 поддона EUR)
|
1800 | 2200 | 9,25 |
Балка 1800 П 100х50х1,5 (2 поддона EUR)
|
1800 | 3900 | 10,11 |
Балка 1800 П 120х50х1,5 (2 поддона EUR)
|
1800 | 4500 | 10,96 |
Балка 1800 П 140х50х1,5 (2 поддона EUR)
|
1800 | 5500 | 11,81 |
Балка 1800 П 160х50х1,5 (2 поддона EUR)
|
1800 | 5500 | 12,67 |
Балка 2200 П 80х50х1,5 (2 поддона FIN)
|
2200 | 1500 | 11 |
Балка 2200 П 100х50х1,5 (2 поддона FIN)
|
2200 | 2400 | 12,04 |
Балка 2200 П 120х50х1,5 (2 поддона FIN)
|
2200 | 3200 | 13,08 |
Балка 2200 П 140х50х1,5 (2 поддона FIN)
|
2200 | 4400 | 14,13 |
Балка 2200 П 160х50х1,5 (2 поддона FIN)
|
2200 | 5500 | 15,7 |
Балка 2200 П 180х50х1,5 (2 поддона FIN)
|
2200 | 5500 | 16,21 |
Балка 2700 П 80х50х1,5 (3 поддона EUR)
|
2700 | 1000 | 13,18 |
Балка 2700 П 100х50х1,5 (3 поддона EUR)
|
2700 | 1800 | 14,46 |
Балка 2700 П 120х50х1,5 (3 поддона EUR)
|
2700 | 2700 | 15,74 |
Балка 2700 П 140х50х1,5 (3 поддона EUR)
|
2700 | 3300 | 17,02 |
Балка 2700 П 160х50х1,5 (3 поддона EUR)
|
2700 | 4500 | 18,3 |
Балка 2700 П 180х50х1,5 (3 поддона EUR)
|
2700 | 5100 | 19,58 |
Балка 3300 П 100х50х1,5 (3 поддона FIN)
|
3300 | 1500 | 17,36 |
Балка 3300 П 120х50х1,5 (3 поддона FIN)
|
3300 | 2100 | 18,92 |
Балка 3300 П 140х50х1,5 (3 поддона FIN)
|
3300 | 2600 | 20,49 |
Балка 3300 П 160х50х1,5 (3 поддона FIN)
|
3300 | 3600 | 22,05 |
Балка 3300 П 180х50х1,5 (3 поддона FIN)
|
3300 | 4200 | 23,62 |
Балка 3600 П 100х50х1,5 (4поддона EUR)
|
3600 | 1000 | 18,81 |
Балка 3600 П 120х50х1,5 (4поддона EUR)
|
3600 | 1400 | 20,52 |
Балка 3600 П 140х50х1,5 (4поддона EUR)
|
3600 | 1800 | 22,22 |
Балка 3600 П 160х50х1,5 (4поддона EUR)
|
3600 | 3000 | 23,93 |
Балка 3600 П 180х50х1,5 (4поддона EUR)
|
3600 | 3400 | 25,64 |
Размер поддона: EUR -800x1200x150mm, FIN-1000x1200x150mm |
Неравномерность рапределения нагрузки на балки допускается не более 10%, что соответствует разнице свисания груза над балками до 50 мм!
Все указанные допускаемые нагрузки - статистические. Динамические нагрузки (удары, толчки) сбоку и сверху по балкам и рамам недопустимы
Максимально допустимые нагрузки на пару балок - расчетные, фактические нагрузки - после проведения испытаний, но не ниже приведенных.
АКСЕССУАРЫ
Наименование элемента стеллажей | Ед. измерения | Вес нетто, кг | |||||
Пластина под подпятник для установки на асфальт 250х250х3
|
шт. | 1,9 | |||||
Соединитель спаренных рядов стеллажей (L=200 мм) + крепеж
|
шт. | 0,45 | |||||
Соединитель спаренных рядов стеллажей (L=240 мм) + крепеж
|
шт. | 0,51 | |||||
Соединитель спаренных рядов стеллажей (L=300 мм) + крепеж
|
шт. | 0,61 | |||||
Соединитель спаренных рядов стеллажей (L=400 мм) + крепеж
|
шт. | 0,76 | |||||
Соединитель спаренных рядов стеллажей (L=500 мм) + крепеж
|
шт. | 0,92 | |||||
Соединитель спаренных рядов стеллажей (L=600 мм) + крепеж
|
шт. | 1,08 | |||||
Защита стойки угловая (330х63х4 мм) + 2 анкера
|
шт. | 2 | |||||
Отбойник + крепёж
|
пог.м. | 8,7 | |||||
Пластина регулировочная под подпятник 1,5 мм оцинкованная
|
шт. | 0,17 | |||||
Пластина регулировочная под подпятник 2 мм оцинкованная
|
шт. | 0,22 | |||||
Полка настила оцинкованная 220х1000х25х1,5
|
шт. | 3,29 | |||||
Перемычка балок для настила 1000х35х2
|
шт. | 1,58 | |||||
Балка поперечная для европаллет 800х50х25х2
|
шт. | 2,5 | |||||
Балка поперечная для финпаллет 1000х50х25х2
|
шт. | 2,9 |
