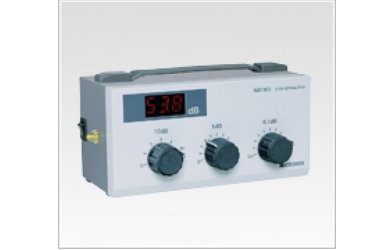

Несмотря на небольшие размеры, малый вес и небольшую стоимость, данный прибор способен покрывать достаточно широкую полосу частот (300 МГц - 6.1 ГГц). Располагать прибор можно как вертикально, так и горизонтально. Значение ослабления легко считывается, благодаря большому светодиодному индикатору. Три ручки-регулятора настройки функционируют независимо в трех диапазонах: 10 дБ, 1 дБ и 0,1 дБ. При этом в момент настройки отсутствуют какие-либо паразитные скачки или дребезг.
Области применения: - WiMAX, Mobile phone (мобильная телефония); WLAN, RFID, Bluetooth, маломощная радиосвязь, автомобильные навигаторы, ETC&DSRC и цифровое наземное телевещание и т.д.
Технические характеристики | |
Частотный диапазон КСВН | 300 МГц - 6.1 ГГц < 1.8 при 1 - 4.5 ГГц < 2.2 при 0.3 - 6.1 ГГц |
Макс. ослабление Разрешение (шаг) настройки | 60 дБ 0,1 дБ |
Погрешность (при 3,2 ГГц и при +10 дБм входн.) | ±0.6дБ при 0 - 15дБ ±1.0дБ при 15 - 35дБ ±1.2дБ при 35 - 50дБ ±1.8дБ при 50 - 56дБ ±2.2дБ при 56 - 60дБ |
Вносимые потери Макс.входной уровень Уровень повреждения (входн.) I/O Разъем (вх/вых) Питание | < 6.4дБ при 2ГГц 25мВт при 1дБ (сжатие) +20дБм, 50 В.пост, Max SMA(J) +9В (с адаптером питания МА400) Вх.напряжение MA400: ~100-240 В |
Габариты, мм Вес, кг | 200х100х100 ~1,8 |
