Комплект измерительных преобразователей напряжения В9-25
В9-25 - комплект измерительных преобразователей напряжения. Состоит из 3-х независимых блоков (В9-25/0,2; В9-25/10; В9-25/2) точного линейного преобразования среднеквадратических значений переменных напряжений широкополосных сигналов в постоянные напряжения. Блоки преобразования отличаются диапазоном уровней входных сигналов и величиной номинального значения коэффициента преобразования.

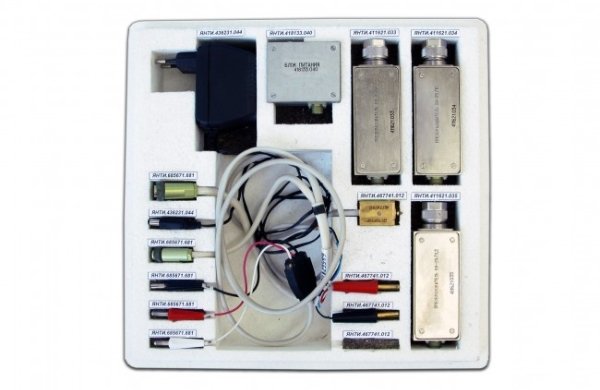

Вместе с 3-мя блоками преобразования поставляется модуль сетевого АС-DC адаптера и промежуточный модуль питания.
Преобразователи комплекта используются для точного измерения переменных напряжений путем электротеплового сравнения их уровня с постоянным напряжением вместе с цифровым вольтметром постоянного напряжения и применяются при поверке калибраторов переменного напряжения видов В1, Н4 и Н5, а также при поверке вольтметров переменного напряжения видов В3, В4, В7; генераторов – Г3, Г4 и аттенюаторов – Д2.
Линейное особо точное преобразование среднеквадратического уровня напряжений сигналов гармонической и сложной формы в напряжение постоянного тока.
Преобразование истинных среднеквадратических значений сигналов сложной формы с учетом постоянной составляющей.
Преобразователи комплекта В9-25 допускают индивидуальную аттестацию:
в диапазоне до 30 МГц в качестве эталонов- компараторов 1-го разряда по ГОСТ 8.458-82;
в диапазоне до 200 МГц – в качестве высокочастотного вольтметра 2-го разряда.
Индивидуально аттестованные преобразователи имеют:
погрешность асимметрии менее 0,05 %;
в 1,5–2 раза сниженную частотную погрешность;
погрешность перехода от постоянного напряжения к переменному менее 0,01 %.
| Общие параметры | |||
| В9-25/0,2 | В9-25/2 | В9-25/10 | |
| Диапазон среднеквадратических напряжений сигналов Ux | 10 мВ–0,5В | 0,2 В–3,5 В | 1 В–10 В |
| Коэффициент преобразования | 1 | 1 | 0,1 |
| Пределы допускаемой основной погрешности коэффициента преобразования |
± 0,1 % при 0,2В <Uх <0,5 В ± (0,1–0,15) % при 0,1 В <Uх <0,2 В ±( 0,15–18 %) при 0,01 В <Uх <0,1 В |
± 0,05 % при 2 В <Uх <3,5 В ± (0,05–0,1) % при 1 В <Uх ±( 0,1–18 %) при 0,1 В <Uх |
± 0,05 % при Uх =10 В ± (0,05–0,1) % при 5 В <Uх ±( 0,1–18 %) при 0,5 В <Uх |
| Входное сопротивление | (50 ± 0,125) Ом | (50 ± 0,125) Ом | (600 ± 3) Ом |
| Диапазон частот сигналов | 5 Гц–200 МГц | 5 Гц–200 МГц | 5 Гц–200 МГц |
| Предел допускаемой частотной погрешности преобразования в диапазоне частот f: | 5 Гц 10 Гц 20 Гц 1 МГц 5 МГц 10 МГц 30 МГц 50 МГц 100 МГц 5 Гц 10 Гц 20 Гц 1 МГц 5 МГц 10 МГц 30 МГц 50 МГц 100 МГц 5 Гц 10 Гц 20 Гц 1 МГц 5 МГц 10 МГц 30 МГц 50 МГц 100 МГц | ||
| Выходное сопротивление | менее 1 Ом | менее 1 Ом | менее 1 Ом |
