• Модуль занимает 1 гнездо высотой 3U для использования в базовом блоке шины PXIe (M9018A)
• Одно соединение x8 с объединительной платой PXIe
• Стандартный кабельный соединитель x8 PCIe для использования со стандартными кабелями PCIe и внешними компьютерами
• Соединения x8 шины PCIe второго поколения (Gen 2) обеспечивают скорость передачи данных от внешнего контроллера к объединительной плате PXIe до 4 Гбайт/с.
• Полная прозрачность для программных приложений испытательной системы

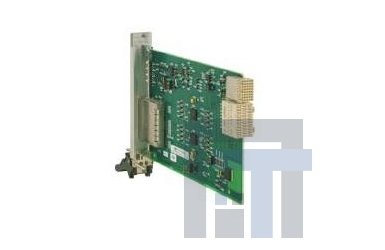

M9021A Кабельный интерфейс шины PCIe
Используется для управления функциями базового блока шины PXIe M9018A от внешнего компьютера.
Интерфейс M9021A разработан для применения с базовым блоком M9018A и использует уникальную функцию, встроенную в M9018A. Он не совместим с системным гнездом PXIe в других базовых блоках шины PXIe. При установке в базовый блок шины PXIe и подключении к внешнему ведущему компьютеру через стандартный кабель PCIe, этот интерфейс обеспечивает последовательный канал связи с высокой пропускной способностью между ними. Этот канал прозрачен для приложений компьютера и позволяет осуществлять непосредственное управление модулями PXI или PXIe.
M9021A содержит канал связи x8 PCIe и обеспечивает производительность шины PCIe последнего 2 поколения (Gen 2), это означает, что пользователь может ожидать скорость передачи данных до 4 Гбайт/с. Эта скорость такая же или выше, чем у большинства встроенных компьютеров с шиной PXIe, что позволяет создавать высокопроизводительные системы с использованием гораздо более дешевых настольных компьютеров или компьютеров, устанавливаемых в стойку.
Чтобы обеспечить наилучшую производительность, M9021A следует использовать в сочетании с адаптером Gen 2 x8 для подключения к управляющему ПК, например, Agilent M9047A. Также следует использовать кабель PCIe x8, испытанный для работы при скоростях шины второго поколения (Gen 2), например, Agilent Y1202A. При управлении от ноутбука M9021A может быть подключен к адаптеру ExpressCard, такому как M9045A. Однако в данном случае скорость передачи данных будет ограничена скоростями соединения x1 шины первого поколения (Gen 1) (максимум 250 Мбайт/с).
