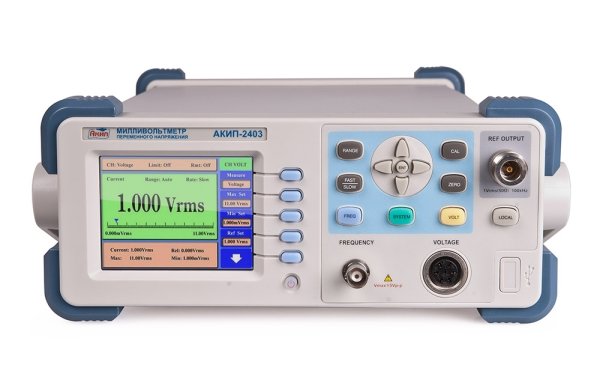

Милливольтметр переменного напряжения АКИП-2403 + опция 03
• Диапазон частот от 9 кГц до 1,2 ГГц (с ВЧ пробником)
• Диапазон измерений: напряжение 1 мВ…10 В скз (на 50 Ом); относительный уровень -47 дБм …+33 дБм
• Высокое разрешение (1 мкВ/ 0,01 дБ)
• Ручной или автоматический выбор предела измерений, автоустановка нуля
• Погрешность измерения (в зависимости от диапазона): ? 2 … ? 18% (напряжение); ±0,3 дБ…±0,8дБ (уровень)
•Измерительные входы/выходы: многоконтактный разъем подключения ВЧ-пробника (напряжение/ уровень), коаксиальные(BNC-частота, N-типа)
• Цветной графический ЖК-индикатор с линейной шкалой
• Опционально: ВЧ-детектор до 2 ГГц/ 3 ГГц, частотомер до 1,5/ 2,5/3,5 ГГц
• Интерфейс: RS-232, USB (опции: GPIB, USB на передней панели)
• Компактный эргономичный дизайн
• Высокая надежность (наработка на отказ > 20000 часов)
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ДИАПАЗОН ЧАСТОТ | с ВЧ-пробником | 9 кГц…1200 МГц |
| с детектором 2 ГГц (опция) | 10 кГц?2000 МГц | |
| с детектором 2 ГГц (опция) | 10 кГц?3000 МГц | |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон измерения | -47дБн…+33 дБн (на нагрузке 50 Ом, 0 дБн = 0,223 Вскз) |
| Пределы измерений | -40 дБн / -20 дБн / 0 дБн / 20 дБн / 40 дБн (ручн. или автовыбор) | |
| Погрешность измерения (на 100 кГц) |
В диапазоне -27 дБн … 33 дБн: ? 0,36 дБн при 23±5?, ? 0,6 дБн при 0…40? В диапазоне -41 дБн … 27 дБн: ? 0,6 дБн при 23±5?, ? 0,8 дБн при 0…40? |
|
| ИЗМЕРЕНИЕ УРОВНЯ | Диапазон измерения | -47дБн…+33 дБн (на нагрузке 50 Ом, 0 дБн = 0,223 Вскз) |
| Пределы измерений | -40 дБн / -20 дБн / 0 дБн / 20 дБн / 40 дБн (ручн. или автовыбор) | |
| Погрешность измерения (на 100 кГц) |
В диапазоне -27 дБн … 33 дБн: ? 0,36 дБн при 23±5?, ? 0,6 дБн при 0…40? В диапазоне -41 дБн … 27 дБн: ? 0,6 дБн при 23±5?, ? 0,8 дБн при 0…40? |
|
| ОПОРНЫЙ ВЫХОД (REF) |
Выходная частота | ≈100 кГц |
| Выходная амплитуда | 1 Вскз (на 50 Ом), 2 Вскз (без нагрузки) | |
| Погрешность уст. | ±0.5% | |
| Выходной импеданс | 50 Ом | |
| КСВН | Коаксиальные детекторы |
≤1.03 10 кГц ... 200 МГц; ≤1.04 200 кГц ... 500 МГц ≤1.15 500 МГц ... 1000 МГц; ≤1.25 1000 МГц ... 1600 МГц; ≤1.35 1600 МГЦ ... 2000 МГц |
| ЧАСТОТОМЕР (ОПЦИЯ) |
Диапазон частот | 10 кГц….3 ГГц (опция 01 - до 1,5 ГГц, опция 02 – до 2,5 ГГц, опция 03 – до 3,5 ГГц) |
| Чувствительность | 50 мВскз … 5 Вскз | |
| Связь по входу | Закрытый вход (АС) | |
| Вх. импеданс | > 500 кОм (для f до 50 МГц), > 50 Ом (свыше 50 МГц), ёмкость < 30 пФ |
|
| Входной разъем | BNC | |
| Погрешность опорного генератора |
5x10 -6 |
|
| ОБЩИЕ ДАННЫЕ | Дисплей | Цветной графический ЖК-индикатор (QVGA, диаг. 9 см) |
| Интерфейс | RS-232, USB (1), опционально: GPIB, USB (на передней панели) | |
| Напряжение питания | 220 - 240 В ? 10 %, 50 Гц ? 2 Гц, потребл. мощность 35 Вт | |
| Габаритные размеры | 255 ? 370 х 170 мм | |
| Масса | 3,5 кг | |
| Комплект поставки | Сетевой шнур (1), ВЧ пробник до 1,2 ГГц с коаксиальным кабелем (1), кабель BNC-BNC (1), адаптер N/BNC (1), тройник (N/N/N), кабель RS-232, руководство по эксплуатации |
|
| Опции | Встроенный частотомер до 1,5 ГГц (опция 01), до 2,5 ГГц (опция 02), до 3,5 ГГц (опция 03), ВЧ детектор 2 ГГц, ВЧ детектор 3 ГГц, разъем USB на передней панели, интерфейс GPIB |
Дополнительные опции:
 |
.jpg) |
|
 |
|
| ВЧ пробник для АКИП-2403 | Опция детектор 2 ГГц для АКИП-2403 | Опция детектор 3 ГГц для АКИП-2403 | Опция GPIB для АКИП-2403 | Опция USB для АКИП-2403 |
