Измерительная система Xpress 35

Система для мгновенных измерений

- Быстрая и прецизионная система 2D-измерений в пределах поля зрения прибора (FOV)
- Работает по принципу “положи и нажми кнопку”
- Нет необходимости в регулировке фокуса или позиционировании образцов
- Исключительная простота в использовании

Добропожаловать в мир мгновенных измерений

Измерительная система

Xpress от компании Vision E ngineering Ltd. – мощное средство измерений в пределах поля зрения (FOV) с использованием камеры высокого разрешения. Система Xpress обеспечивает мгновенные высокоточные двумерные измерения небольших деталей. Не требует фокусировки. Нет необходимости в позиционировании деталей. Мгновенно и точно измеряйте сотни элементов в пределах поля зрения прибора. Работая по простой схеме “годен-не годен”, система Xpress обеспечивает точные, быстрые и простые измерения, о которых можно только мечтать.

Не нужно позиционировать детали. Просто положите образец, или образцы в любом месте, в пределах поля зрения. Не требует фокусировки. Просто выберите нужную программу.	Измеряйте любые элементы любых деталей, за считанные секунды. Простота работы по схеме “годен-не годен”.	Просматривайте результаты измерений, мгновенно	На дисплей выводятся допуски приемки или отбраковки.

Измерения в пределах поля зрения идеально подходят для двумерных измерений небольших деталей длиной до 70 мм. Благодаря возможности измерения в пределах поля зрения, такие измерения можно выполнять практически мгновенно. Плюс ко всему, исключается расхождение в результатах между операторами из-за отсутствия необходимости позиционировать деталь и регулировать фокусировку, что не только экономит время, но и позволяет больше не полагаться на индивидуальные навыки и привычки оператора.

Что можно измерять?

Любой элемент, который можно “увидеть” в поле зрения прибора. Система Xpres s идеально подходит для измерения профилей небольших и плоских компонентов, в том числе штампованных деталей, шайб, прокладок, уплотнительных колец, разъемов, экструдированных материалов, обычных и гибких печатных плат, а также тонких деталей, включая крышки бутылок, медицинские трубки и другие небольшие изделия, корпусы, шприцы и многое другое....

Операторам нравится:

• Поиск по шаблону, по автоматическому положению и ориентации.
• Отсутствие необходимости в позиционировании детали, даже при работе с партией образцов
• Функциональность по схеме “положи и нажми кнопку”
• Простота работы по принципу “годен-не годен”
• Простота в использовании "прикоснись, чтобы измерить"

Менеджерам нравится:

• Как система Xpress экономит время.
• Полное доверие к результатам, независимо от того, кто пользуется системой.
• Простота работы по принципу “годен-не годен”.
• Обучение оператора занимает несколько минут, а не часов.
• Отчеты по допускам и другие важные результаты

Как работает система?

При измерениях в пределах поля зрения используется видеокамера высокого разрешения, оборудованная телецентрическим объективом с плоским полем изображения. Телецентрический объектив гарантирует полностью плоское изображение в пределах всего поля зрения, без каких-либо искривлений или искажений. Это позволяет выполнять высокоточные 2D- измерения в пределах поля зрения прибора без необходимости перемещения образца. Но это не все: благодаря исключительной глубине резкости весь образец всегда находится в фокусе, независимо от его высоты, что обеспечивает Xpres s еще более быстрые, удобные и простые измерения.

Программное обеспечение нового поколения

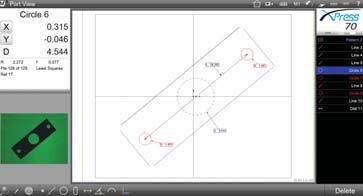

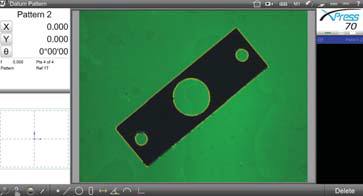

Система Xpres s имеет измерительное программное обеспечение нового поколения с функцией “мультитач”. Обладая простотой смартфона, технология “touch-to-measure” делает систему Xpres s исключительно интуитивной, простой в изучении и использовании. “Touch-to-measure” означает, что кроме обычного управления с помощью мыши, вы можете пальцами масштабировать или перемещать изображение, а также выполнять измерение касанием.

• “Touch-to-measure”максимально проста в работе.
• При работе с “touch-to-measure” уменьшается число ошибок, к тому же программа требует минимального обучения.
• Полное распознавание границ контуров означает,что нет необходимости позиционировать образцы.
• Результаты типа “годен-не годен”, с полноценным анализом геометрических допусков.
• Выбор формата отчета.
• Операционная система Windows 7 обеспечивает простоту интеграции результатов с приложением Microsoft E xcel (приобретается отдельно) и  возможность подключения к принтерам и другим сетевым ресурсам.

Характеристики системы

• Оптика: полностью телецентрический объектив
• Камера: 5.0 Мп, US B2.0
• Поле зрения:
  - X: 28mm
  - Y: 21mm
  - По диагонали: 35mm
• Подсветка:
  - Управляемая и программируемая светодиодная верхняя подсветка
  - Управляемая и программируемая светодиодная нижняя подсветка
• Повторяемость*: 2MKM
• Точность*: (±)4MKM
• Характеристики системы:
  - Электропитание: 100/240В, 50/60Гц
  - Масса: 14кг
  - Размеры: 270(ш) x 375(д) x 665(в)mm

* Измерено при заданных условиях.
