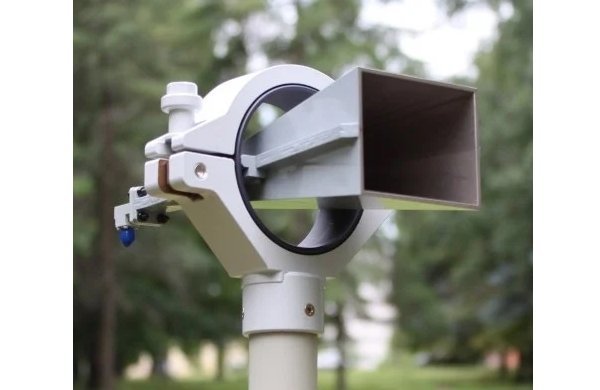

Измерительная рупорная антенна СКАРД-Электроникс П6-132

Артикул: 1-363262

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 26,5 до 40,0 ГГц.
  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-132 как передающую антенну.
  • Может использоваться в системах оценки ЭМС и ПЭМИН



Измерительная рупорная антенна П6-132 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 26,5 до 40,0 ГГц.  Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 7,11 х 3,55 мм. (стандарт WR28/RG-96/U).  Имеет три базовых варианта комплектации П6-132-1, П6-132-2, П6-132-3 в соответствии с используемыми потребителем типовыми оконечными устройствами.

Рекомендована для метрологических приложений и экспериментальных исследований.

  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-132 как передающую антенну.
  • Может использоваться в системах оценки ЭМС и ПЭМИН.
  • Поставляется с калибровочным сертификатом.
  • Начаты серийные поставки.

Вариант комплектации П6-132-1  – рекомендован для использования с оконечными приборами имеющими  волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR28/RG-96/U. Комплект включает в себя рупорную антенну П6-132 диапазона 26,5-40 ГГц, волноводный переход с сечения 7,11х3,55 мм  к сечению 7,2х3,4 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.

Вариант комплектации П6-132-2  - рекомендован для использования с оконечными приборами имеющими  коаксиальный вход K-типа и обеспечивающих измерения в диапазоне частот 26,5-40 ГГц.  Комплект включает в себя рупорную антенну П6-132 диапазона 26,5-40 ГГц, коаксиально-волноводный переход с сечения мм  7,11х3,55 мм на коаксиал К-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.





Технические характеристики антенны П6-132:
Диапазон частот, ГГц 26,5 – 40
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 23,6
Расширенная неопределенность измерения эффективной площади и коэффициента усиления (коэффициента охвата =2), дБ ± 0,6
КСВН типовое 1,5
Поляризация линейная
Тип СВЧ соединителя волновод
Габаритные размеры (с учетом крепежного кольца), мм ⌀88×212
Масса 0,27 кг
Диапазон рабочих температур -40 +50 С
