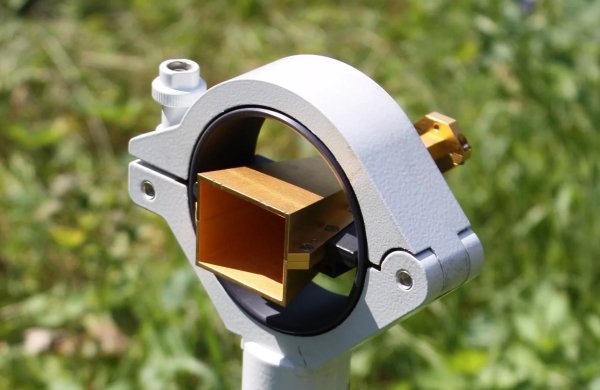

Измерительная рупорная антенна СКАРД-Электроникс П6-134

Артикул: 1-363264

  • Предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 50,0 до 75,0 ГГц.
  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-134 как передающую антенну, в вариантах комплектации П6-134-1 и П6-134-2.



Измерительная рупорная антенна П6-134 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 50,0 до 75,0 ГГц. Конструктивно построена по схеме “оптимального” рупора и имеет волноводный выход прямоугольного сечения 3,76 х 1,88 мм. (стандарт WR15/RG-98/U). Имеет три базовых варианта комплектации П6-134-1, П6-134-2, П6-134-3 в соответствии с используемыми потребителем типовыми оконечными устройствами.
Рекомендована для метрологических приложений и экспериментальных исследований.

  • Имеет хорошую неравномерность коэффициента усиления и КСВН.
  • Подходит для измерения параметров антенных устройств и параметров электромагнитной совместимости радиоэлектронных средств.
  • Стабильные метрологические характеристики позволяют использовать П6-134 как передающую антенну, в вариантах комплектации П6-134-1 и П6-134-2.
  • Может использоваться в системах оценки ЭМС и ПЭМИН.
  • Поставляется с калибровочным сертификатом.

Вариант комплектации П6-134-1 – рекомендован для использования с оконечными приборами имеющими  волноводный вход в соответствии со стандартом ГОСТ 13317-89 или приборами имеющими волноводный вход стандарта WR15/RG-98/U. Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, волноводный переход с сечения 3,76х1,88 мм  к сечению 3,6х1,8 мм., устройство крепления к штативу, а также необходимый набор вспомогательных опций.

Вариант комплектации П6-134-2 – рекомендован для использования с оконечными приборами имеющими  коаксиальный вход V-типа и обеспечивающих измерения в диапазоне частот 50,0-75,0 ГГц.  Комплект включает в себя рупорную антенну П6-134 диапазона 50,0-75,0 ГГц, коаксиально-волноводный переход с сечения мм  3,76х1,88 на коаксиал V-типа, измерительный кабель, устройство крепления к штативу, а также необходимый набор вспомогательных опций.



Технические характеристики антенны П6-134:
Диапазон частот, ГГц 50 – 75
Коэффициент усиления антенны в диапазоне частот, дБ не менее ≥ 22,5
Расширенная неопределенность измерения эффективной площади и коэффициента усиления (коэффициента охвата =2), дБ ± 0,6
КСВН типовое 1,5
Поляризация линейная
Тип СВЧ соединителя волновод
Габаритные размеры (с учетом крепежного кольца), мм ⌀88×110
Масса 0,15 кг
Диапазон рабочих температур -40 +50 С
